| Номер в госреестре | 95592-25 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | ТП |
| Изготовитель | Общество с ограниченной ответственностью "Тюмень Прибор" (ООО "Тюмень Прибор"), Тюменская обл., поселок Боровский |
| Год регистрации | 2025 |
| Срок свидетельства | 27.05.2030 |
| МПИ (интервал между поверками) | 3 года - для датчиков класса точности 0,075 и 5 лет - для датчиков классов точности 0,15; 0,25; 0,5; 1,0 |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления ТП (далее - датчики) предназначены для измерений давления избыточного, абсолютного, гидростатического, разрежения, давления-разрежения, разности давления и преобразования в унифицированный токовый и цифровой выходные сигналы.
Принцип действия датчиков заключается в измерении давления жидкости или газа (измеряемой среды), воздействующего на измерительную мембрану, которая через разделительную жидкость, передает приложенное давление на чувствительный элемент датчика. Чувствительным элементом датчика является пьезорезисторный элемент.
Датчики состоят из сенсорного модуля и модуля электронного блока, расположенного в защитном корпусе.
Под воздействием давления измеряемой среды изменяется соотношение сопротивлений резисторов чувствительного элемента, включенных в плечи измерительного моста с преобразованием в цифровой код, пропорциональный приложенному давлению.
Электронный блок датчика корректирует цифровой код в зависимости от индивидуальных особенностей сенсорного модуля, а также в зависимости от температуры окружающей или измеряемой среды.
Датчики имеют унифицированный выходной сигнал постоянного тока и цифровой выходной сигнал в стандарте одного из протоколов HART, MODBUS, LoraWAN, Ethernet APL, Колибри.
Электронная схема блока может обеспечивать как линейную, так и квадратичную зависимость выходного унифицированного сигнала постоянного тока от измеренного входного давления.
Датчики выпускаются различных модификаций, которые отличаются видом измеряемого давления, конструкцией, метрологическими и техническими характеристиками.
Условные обозначения датчиков:
| Т | П | - | Х | Х | Х | - | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х |
1 - ТП — модель;
2 - Модификация (ДД - датчик дифференциального давлений; ДИ - датчик избыточного давления; ДА - датчик абсолютного давления);
3 - Классификация (П - премиум; С - стандарт; М - малогабаритный);
4 - Заводской код (Заводской код формируется на основании соответствующей спецификации и руководства по выбору модели, которые предоставляются в виде отдельного документа).
Нанесение знака поверки на средства измерений не предусмотрено.
Пломбирование средств измерений не предусмотрено.
Заводские номера в виде цифрового обозначения наносят на маркировочной табличке, установленной сверху на корпусе электронного блока для датчиков класса стандарт и премиум, для датчиков класса малогабаритные - на корпус датчика, методом гравировки. Производитель вправе изменить содержание и формы информационных табличек.
Общий вид датчиков представлен на рисунках 1-4.
Примечание: цвет корпуса датчиков может быть изменён по требованию заказчика.
Место нанесения знака утверждения типа

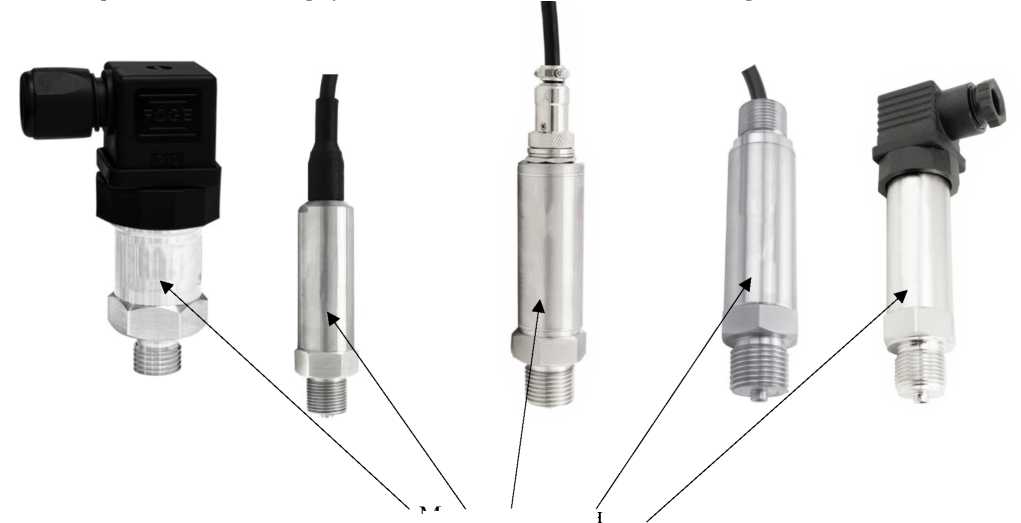

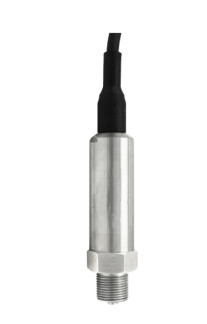

Рисунок 1 - Общий вид датчиков давления класса «малогабаритные»

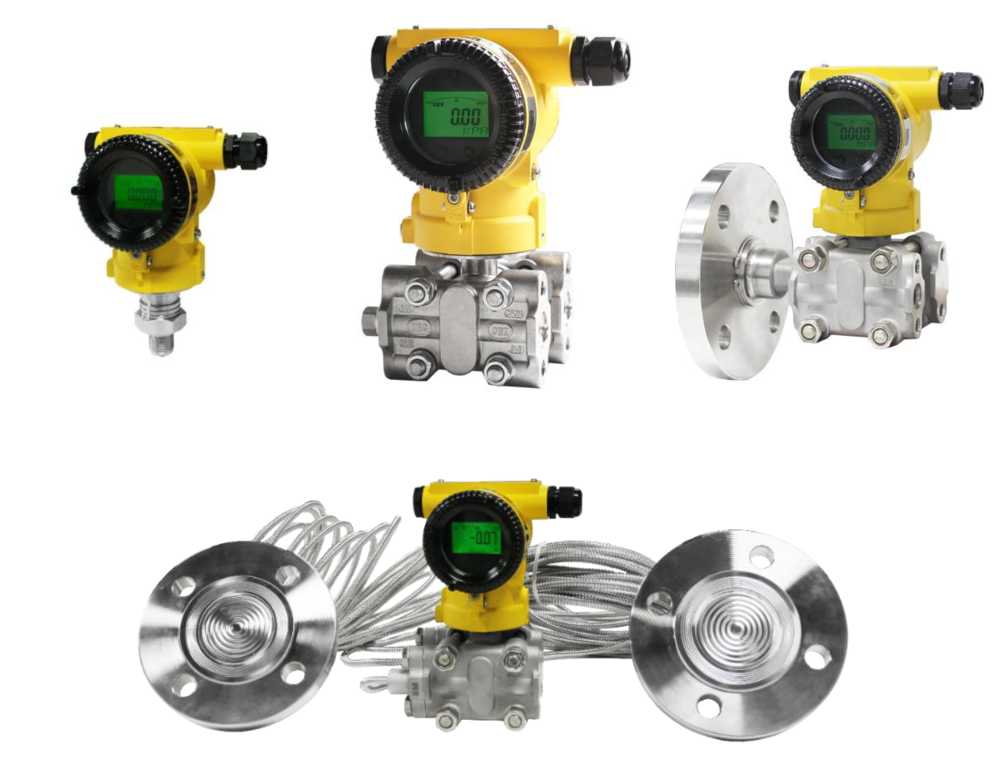

Рисунок 2 - Общий вид датчиков давления класса «стандарт»

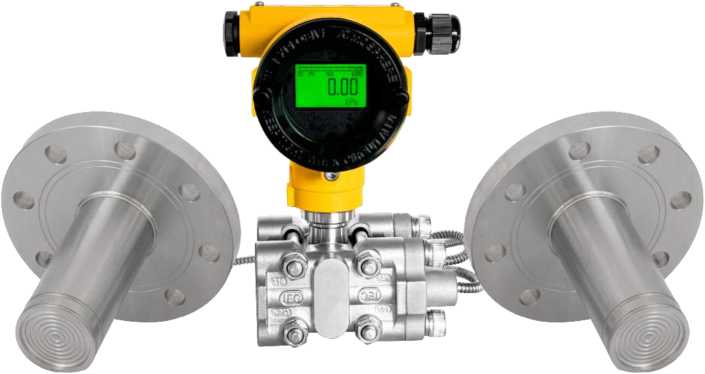

Рисунок 3 - Общий вид датчиков давления класса «премиум»

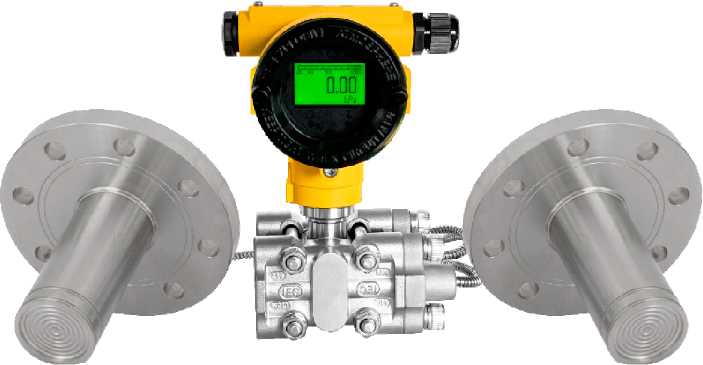

Рисунок 4 - Общий вид датчиков давления класса «премиум»

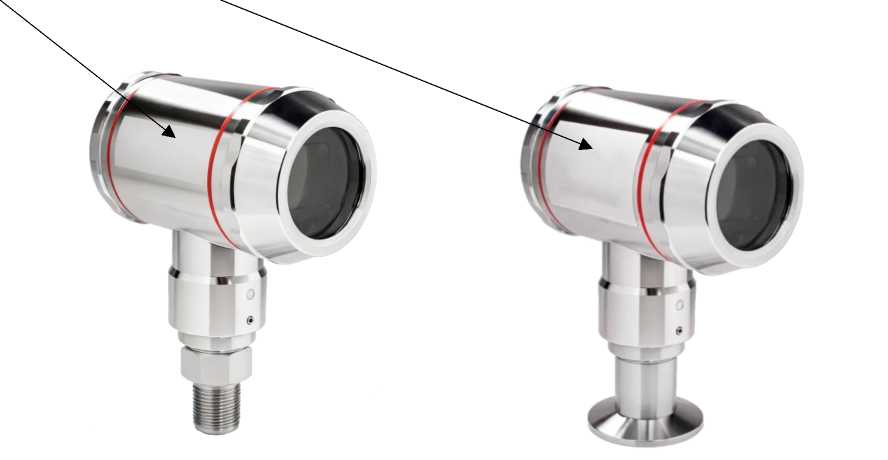

Рисунок 5 - Место нанесения знака утверждения типа на датчиках класса премиум и стандарт
Датчики класса стандарт и премиум имеют встроенное программное обеспечение (далее - ПО), идентификационные данные приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Номер версии ПО | Не ниже 10.5 |
Программное обеспечение неизменяемое и несчитываемое. Конструкция датчиков исключает возможность несанкционированного влияния на ПО датчиков и измерительную информацию. Нормирование метрологических характеристик проведено с учетом влияния ПО. Недокументированные возможности отсутствуют.
Уровень зашиты ПО в соответствии с Р 50.2.077-2014 - «высокий».
Датчики класса малогабаритные программного обеспечения не имеют.
Таблица 2 - Метрологические характеристики
| Условное обозначение прибора | Нижний предел измерений | Верхний предел измерений 1) | Пределы допускаемой основной приведённой погрешности, % от диапазона измерений2) |
| 1 | 2 | 3 | 4 |
| ТП-ДИП | 0 | от 0,05 кПа до 6 кПа | ±0,075; ±0,15; ±0,25; ±0,5 |
| 0 | от 2 кПа до 40 кПа | ±0,075; ±0,15; ±0,25; ±0,5 | |
| 0 3) | от 2,5 кПа до 250 кПа | ±0,075; ±0,15; ±0,25; ±0,5 | |
| 0 3) | от 3 кПа до 3 MI 1а | ±0,075; ±0,15; ±0,25; ±0,5 | |
| 0 3) | от 100 кПа до 10 Mm | ±0,075; ±0,15; ±0,25; ±0,5 | |
| 0 3) | от 200 кПа до 20 МПа | ±0,075; ±0,15; ±0,25; ±0,5 | |
| 0 3) | от 400 кПа до 40 МПа | ±0,075; ±0,15; ±0,25; ±0,5 | |
| 0 3) | от 13 МПа до 100 МПа | ±0,075; ±0,15; ±0,25; ±0,5 | |
| ТП-ДАП | 4 | от 5 кПа до 40 кПа | ±0,075; ±0,15; ±0,25; ±0,5 |
| 4 | от 5 кПа до 250 кПа | ±0,075; ±0,15; ±0,25; ±0,5 | |
| 4 | от 5 кПа до 2500 кПа | ±0,075; ±0,15; ±0,25; ±0,5 | |
| ТП-ДДП (статическое давление из ряда 0,2 МПа, 7 МПа, 16 МПа, 40 МПа) | 0 | от 0,05 кПа до 6 кПа | ±0,075; ±0,15; ±0,25; ±0,5 |
| 0 | от 0,4 кПа до 40 кПа | ±0,075; ±0,15; ±0,25; ±0,5 | |
| 0 3) | от 2,5 кПа до 250 кПа | ±0,075; ±0,15; ±0,25; ±0,5 | |
| 0 3) | от 30 кПа до 3 МПа | ±0,075; ±0,15; ±0,25; ±0,5 | |
| ТП-ДИМ | 0 | от 3 кПа до 7 кПа | ±0,5; ±1,0 |
| 0 | от 7 кПа до 20 кПа | ±0,5; ±1,0 | |
| 0 | от 20 кПа до 70 кПа | ±0,5; ±1,0 | |
| 0 3) | от 70 кПа до 350 кПа | ±0,5; ±1,0 | |
| 0 3) | от 200 кПа до 700 кПа | ±0,5; ±1,0 | |
| 0 3) | от 2 МПа до 7 МПа | ±0,5; ±1,0 | |
| 0 3) | от 7 МПа до 35 МПа | ±0,5; ±1,0 | |
| 0 3) | от 35 МПа до 100 МПа | ±0,5; ±1,0 | |
| ТП-ДИС | 0 | от 10 кПа до 17 кПа | ±0,5; ±1,0 |
| 0 | от 10 кПа до 35 кПа | ±0,5; ±1,0 | |
| 0 3) | от 35 кПа до 100 кПа | ±0,5; ±1,0 | |
| 0 3) | от 100 кПа до 1 МПа | ±0,5; ±1,0 | |
| 0 3) | от 1 МПа до 10 МПа | ±0,5; ±1,0 |
Продолжение таблицы 2
| 1 | 2 | 3 | 4 |
| ТП-ДИС | 0 3) | от 10 МПа до 60 МПа | ±0,5; ±1,0 |
| 0 3) | от 35 МПа до 100 МПа | ±0,5; ±1,0 | |
| Примечания: 1 Каждый датчик может быть перенастроен по диапазону измерения в пределах указанного диапазона измерений. При выпуске датчик настраивается на верхний предел измерений в соответствии с заказом и выбирается из значений, указанных в таблице, или по заказу настраивается на требуемый заказчиком диапазон. 2 Конкретное значение пределов допускаемой основной приведённой погрешности от диапазона измерений указано в паспорте датчика. 3 Указанные датчики могут измерять разрежение в диапазоне до минус 0,1 МПа. | |||
Таблица 3 - Метрологические характеристики датчиков в рабочих условиях эксплуатации
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной 1) приведённой к диапазону измерений погрешности измерений давления от изменения температуры окружающей среды на каждый 1 °С для датчиков класса стандарт и малогабаритные, %: - при температуре окружающего воздуха ниже +15 °С - при температуре окружающего воздуха выше +25 °С | ±0,035 ±0,005 |
| Пределы допускаемой дополнительной приведённой к диапазону измерений погрешности измерений давления от изменения температуры окружающей среды на каждый 1 °С для датчиков класса премиум 2), %: - при температуре окружающего воздуха от -60 до -20 °С - при температуре окружающего воздуха от +50 до +75 °С | ±0,035 ±0,005 |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений давления датчиков с унифицированным токовым выходным сигналом, вызванной плавным изменением напряжения питания от 12 до 42 В, на каждый 1 В от номинального значения напряжения питания, % | ±0,005 |
| Примечания 1 Основная и дополнительные приведённые погрешности измерений давления суммируются алгебраически. 2 Для датчиков класса премиум, при температуре окружающего воздуха от -20 до +50 °С дополнительная погрешность от изменения температуры окружающей среды равна нулю. | |
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение |
| Потребляемая мощность, В А, не более | 0,6 |
| Нормальные условия: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа - напряжение питания постоянного тока, В | от +15 до +25 от 30 до 80 от 84,0 до 106,7 24 |
| Рабочие условия эксплуатации: - для датчиков класса премиум, °С - для датчиков класса малогабаритные и стандарт, °С - относительная влажность, % - атмосферное давление, кПа - напряжение питания постоянного тока, В | от -60 до +75 от -40 до +60 от 30 до 80 от 84,0 до 106,7 от 12 до 42 |
| Масса кг, не более 2) - ТП-ДИМ - ТП-ДИ(А)П - ТП-ДДП - ТП-ДИС | 0,5 2,0 3,3 1,4 |
| Габаритные размеры (длина х ширина х высота), мм, не более 3) - ТП-ДИМ - ТП-ДИ(А)П - ТП-ДДП - ТП-ДИС | 129х27 151х113х113 181х113х113 140х97х97 |
| Максимальное давление | 1,25-ВПИ 4) |
| Выходные сигналы: - для датчиков с унифицированным токовым сигналом, мА - для датчиков с цифровым сигналом | от 4 до 20 HART, MODBUS, LoraWAN, Ethernet APL, Колибри |
| Примечания: 1 При температуре ниже минус 30 °С контрастность показаний ЖК-дисплея снижается, при этом работоспособность сохраняется. 2 Общая масса зависит от типа присоединения и может быть больше за счёт массы фланца и материалов. 3 Размеры могут отличаться в зависимости от типа присоединения. 4 ВПИ - верхний предел измерений. | |
Таблица 5 - Показатели надёжности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 180000 |
| Средний срок службы, лет | 20 |
наносится на табличку, прикреплённую к корпусу датчиков класса премиум и стандарт способом, принятым на предприятии-изготовителе, и методом гравировки на корпус датчиков класса малогабаритные.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество, экз. |
| Датчик давления | ТП- | 1 |
| Паспорт | _ | 1 |
| Руководство по эксплуатации | _ | 1 |
| Примечание — Руководство по эксплуатации предоставляется по требованию заказчика. | ||
приведены в разделе 3 «Использование по назначению» документа «Датчики давления ТП. Руководство по эксплуатации».
ГОСТ 22520-85 Датчики давления, разряжения и разности давлений с электрическим аналоговым выходными сигналами ГСП. Общие технические условия;
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Росстандарта от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1405 Па»;
Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1 •10-1-1 • 107 Па»;
ТУ-26.51.52.130-012-34925956-2024 «Датчики давления ТП. Технические условия».
