| Номер в госреестре | 95539-25 |
| Наименование СИ | Ключи динамометрические предельные |
| Обозначение типа СИ | NovaTork GM |
| Изготовитель | Shanghai UB Machinery Co., Ltd., Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 26.05.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Ключи динамометрические предельные NovaTork GM (далее - ключи) предназначены для воспроизведения заданного крутящего момента силы с установленной погрешностью при нормированной затяжке резьбовых соединений с правой резьбой.
Принцип работы ключей основан на работе механизма регулирования значения крутящего момента силы, при достижении которого происходит срабатывание предельного механизма. Под действием приложенной к рукояткам ключей силы, при достижении заранее установленного значения крутящего момента силы, ключи издают четко слышимый щелчок.
Конструктивно ключи состоят из корпуса, предельного механизма, основной шкалы или основной шкалы с нониусом с указателем значений крутящего момента силы, фиксатора настроек крутящего момента силы, рукоятки, присоединительного элемента. Внутри корпуса расположен механизм регулировки значения крутящего момента силы и предельный механизм, который срабатывает при достижении установленного значения крутящего момента силы.
Ключи выпускаются в следующих модификациях:
GM112, GM120, GM230, GM330, GM260, GM360, GM2100, GM3100, GM2125, GM3125, GM3200, GM3335, GM4335, GM45000, GM4800, GM5800, GM41000, GM51000, GM51500, GM52000, GM53000, GM3200L, GM3335L, GM4335L, GM51500L, GM52000L, GM53000L, GM4400S, GM4500S.
Выпускаемые модификации ключей отличаются диапазоном воспроизведений крутящего момента силы, ценой деления шкалы, габаритными размерами, массой, типом и размером присоединительного элемента.
Модификации ключей имеют обозначение GMXYZ, где:
- GM - обозначение ключей по каталогу изготовителя,
- X - цифровой индекс, обозначающий размер присоединительного элемента (принимает значение от 1 до 5);
- Y - цифровой индекс, соответствующий определённому максимальному значению крутящего момента силы;
- Z - буквенный индекс, обозначающий длину, где L-удлиненная версия, S-укороченная версия.
Заводской номер имеет цифровое обозначение, состоящее из арабских цифр, либо буквенно-цифровое обозначение, состоящее из букв латинского алфавита и арабских цифр, наносится на корпус ключа методом гравировки.
Нанесение знака поверки на ключи не предусмотрено.
Пломбирование ключей не предусмотрено, ограничение от несанкционированного доступа обеспечивается конструкцией ключей, которая может быть вскрыта только при помощи специального инструмента.
Общий вид ключей представлен на рисунке 1.

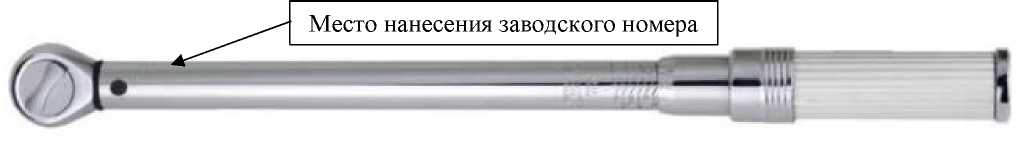

Рисунок 1 - Общий вид ключей динамометрических предельных NovaTork GM
Таблица 1 - Метрологические характеристики
| Модификация | Диапазон воспроизведения крутящего момента силы, Н^м | Цена деления шкалы, Н^м | Пределы относительной погрешности воспроизведения крутящего момента силы, % |
| GM112 | от 2,5 до 12 | 0,1 | ±4 |
| GM120 | от 4,0 до 20 | 0,1 | |
| GM230 | от 6,0 до 30 | 0,2 | |
| GM330 | от 6,0 до 30 | 0,2 | |
| GM260 | от 10 до 60 | 0,5 | |
| GM360 | от 10 до 60 | 0,5 | |
| GM2100 | от 20 до 100 | 0,5 | |
| GM3100 | от 20 до 100 | 0,5 | |
| GM2125 | от 25 до 125 | 0,5 | |
| GM3125 | от 25 до 125 | 0,5 | |
| GM3200 | от 40 до 200 | 1 | |
| GM3335 | от 65 до 335 | 1 | |
| GM4335 | от 65 до 335 | 1 | |
| GM4500 | от 100 до 500 | 2,5 | |
| GM4800 | от 160 до 800 | 4 | |
| GM5800 | от 160 до 800 | 4 | |
| GM41000 | от 200 до 1000 | 5 | |
| GM51000 | от 200 до 1000 | 5 | |
| GM51500 | от 300 до 1500 | 5 | |
| GM52000 | от 400 до 2000 | 10 | |
| GM53000 | от 600 до 3000 | 15 | |
| GM3200L | от 40 до 200 | 1 | |
| GM3335L | от 65 до 335 | 1 | |
| GM4335L | от 65 до 335 | 1 | |
| GM51500L | от 300 до 1500 | 5 | |
| GM52000L | от 400 до 2000 | 10 | |
| GM53000L | от 600 до 3000 | 15 | |
| GM4400S | от 80 до 400 | 2 | |
| GM4500S | от 100 до 500 | 2,5 |
Таблица 2 - Технические характеристики
| Модификация | Размер присоединительного квадрата, мм (дюйм) | Габаритные размеры (длина^ширина), не более, мм | Масса, кг, не более |
| GM112 | 6,5 (1/4) | 295x40 | 0,8 |
| GM120 | 6,5 (1/4) | 295x40 | 0,8 |
| GM230 | 9,52 (3/8) | 320x40 | 0,9 |
| GM330 | 12,7 (1/2) | 320x40 | 0,9 |
| GM260 | 9,52 (3/8) | 390x40 | 1,0 |
| GM360 | 12,7 (1/2) | 390x40 | 1,0 |
| GM2100 | 9,52 (3/8) | 450x40 | 1,1 |
| GM3100 | 12,7 (1/2) | 450x40 | 1,1 |
| GM2125 | 9,52 (3/8) | 450x40 | 1,1 |
| GM3125 | 12,7 (1/2) | 450x40 | 1,1 |
| GM3200 | 12,7 (1/2) | 470x45 | 1,2 |
| GM3335 | 12,7 (1/2) | 530x45 | 1,4 |
| GM4335 | 19,05 (3/4) | 530x45 | 1,4 |
| GM4500 | 19,05 (3/4) | 860x65 | 5,1 |
| GM4800 | 19,05 (3/4) | 1060x65 | 6,0 |
| GM5800 | 25,4 (1) | 1060x65 | 6,0 |
| GM41000 | 19,05 (3/4) | 1060x65 | 6,0 |
| GM51000 | 25,4 (1) | 1060x65 | 6,0 |
| GM51500 | 25,4 (1) | 1265x80 | 9,3 |
| GM52000 | 25,4 (1) | 1265x80 | 9,3 |
| GM53000 | 25,4 (1) | 1265x80 | 10,6 |
| GM3200L | 12,7 (1/2) | 530x45 | 1,4 |
| GM3335L | 12,7 (1/2) | 705x45 | 2,2 |
| GM4335L | 19,05 (3/4) | 705x45 | 2,2 |
| GM51500L | 25,4 (1) | 1605x80 | 13,1 |
| GM52000L | 25,4 (1) | 1605x80 | 13,1 |
| GM53000L | 25,4 (1) | 1845x80 | 15,3 |
| GM4400S | 19,05 (3/4) | 700x60 | 3,2 |
| GM4500S | 19,05 (3/4) | 705x60 | 3,2 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -20 до +35 от 40 до 80 |
Таблица 4 - Показатели надёжности
| Наименование характеристики | Значение |
| Наработка на отказ, циклов, не менее | 5000 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Ключ динамометрический предельный NovaTork GM | модификация в зависимости от заказа | 1 шт. |
| Руководство по эксплуатации | 25.73.30-002-45534070-2023 РЭ | 1 экз. |
| Удлинительные трубы | - | Зависит от модификации |
| Кейс | - | 1 шт. |
| Дополнительные адаптеры | - | По заказу |
приведены в разделах 2.5 и 2.6 «Подготовка к работе» и «Порядок работы» РЭ «Ключи динамометрические предельные NovaTork GM. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений крутящего момента силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2024 г.№ 2152;
Стандарт предприятия «Ключи динамометрические предельные NovaTork GM».
