| Номер в госреестре | 95440-25 |
| Наименование СИ | Датчики силоизмерительные тензорезисторные |
| Обозначение типа СИ | МИР |
| Изготовитель | Акционерное общество "Весоизмерительная компания "Тензо-М" (АО "ВИК "Тензо-М"), Московская обл., д.п. Красково |
| Год регистрации | 2025 |
| Срок свидетельства | 14.05.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики силоизмерительные тензорезисторные МИР (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы в аналоговый нормированный электрический измерительный сигнал.
Принцип действия датчиков основан на преобразовании деформации упругого элемента датчика, возникающей под действием приложенного усилия в аналоговый нормированный электрический сигнал.
Конструктивно датчики выполнены в виде упругого элемента цилиндрической формы. В датчиках используются фольговые тензорезисторы на клеевой основе, соединенные по полной мостовой схеме. На диагональ питания подается питающее напряжение, с диагонали измерения снимается выходное напряжение (сигнал), пропорциональное измеряемому усилию. Для усиления выходного сигнала применяется усилитель, встроенный в корпус датчика.
Датчики изготавливаются с двумя независимыми измерительными каналами, двумя разъемами и двумя присоединенными кабелями.
Весы изготавливаются в двух модификациях: МИР-50 и МИР-100. Модификации отличаются диапазоном измерений: от 0 до 50 кН и от 0 до 100 кН соответственно.

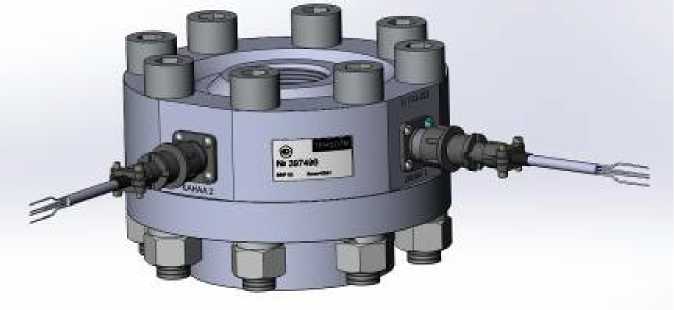

Внешний вид датчиков показан на рисунке 1.
Рисунок 1 - Внешний вид датчиков МИР
Пломбирование датчиков не предусмотрено.
Маркировка датчиков производится на фирменной наклейке на корпусе датчика (рисунок 2), на которой нанесены:
- торговая марка изготовителя;
- модификация силоизмерительного датчика;
- максимальная нагрузка Emax
- заводской номер, состоящий из арабских цифр.
- знак утверждения типа.
Нанесение знака поверки на датчик не предусмотрено.
Рисунок 2 - Внешний вид наклейки датчиков МИР.
Таблица 1 - Метрологические характеристики для всех каналов
| Наименование характеристики | Обозначение датчика | |
| МИР-50 | МИР-100 | |
| Диапазон измерений, кН | от 0 до 50 | от 0 до 100 |
| Изменение выходного сигнала при верхнем пределе измерений в режиме сжатия, В | 4,0±0,2 | |
| Изменение выходного сигнала при верхнем пределе измерений в режиме растяжения, В | -4,0±0,2 | |
| Выходной сигнал при нулевой нагрузке, В | 6,0±0,2 | |
| Пределы допускаемой составляющей приведенной погрешности, связанной с нелинейностью, %* | ±0,5 | |
| Пределы допускаемой составляющей приведенной погрешности, связанной с гистерезисом, %* | ±0,5 | |
* Нормирующее значение Хн равно максимальному значению диапазона измерений силы
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение | |
| Напряжение питания от источника постоянного тока, В | от 23 до 25 | |
| Условия эксплуатации: - температура окружающего воздуха, °С | от +10 до +30 | |
| Диапазон температур эксплуатации и хранения, °С | от 0 до 60 | |
| Габаритные размеры датчиков, мм, не более: - диаметр - высота | 160 100 | 160 120 |
| Масса, кг, не более | 9 | 10 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Вероятность безотказной работы за 2000 ч | 0,98 |
наносится типографским способом на титульный лист паспорта и термосублимационным способом на фирменную наклейку.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик силоизмерительный тензорезисторный с присоединенными кабелями | МИР | 1 шт. |
| Паспорт | 26.51.66-114-18217119-2024 ПС | 1 экз. |
| Транспортная тара | _ | 1 шт. |
изложены в Р. 7 Заметки по эксплуатации Паспорта 26.51.66-114-18217119-2024 ПС Датчик силоизмерительный тензорезисторный МИР. Паспорт.
Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;
ТУ 26.51.66-114-18217119-2024 Датчики силоизмерительные тензорезисторные МИР. Технические условия.
| Зарегистрировано поверок | 8 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2025 |
