| Номер в госреестре | 95417-25 |
| Наименование СИ | Генераторы сигналов |
| Обозначение типа СИ | АkmeTech AT1466 |
| Изготовитель | Акционерное общество "Акметрон" (АО "Акметрон"), г. Москва |
| Год регистрации | 2025 |
| Срок свидетельства | 12.05.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы сигналов AkmeTech АТ1466 предназначены для формирования радиочастотных сигналов с нормированными частотой и уровнем выходной мощности.
Принцип действия генераторов сигналов AkmeTech АТ1466 основан на формировании в приборе базового диапазона частот синтезатором высокой частоты и расширением его вниз и вверх в устройстве формирования выходного сигнала. Источником опорной частоты для синтезатора высокой частоты служит кварцевый генератор частотой 10 МГц. Выходной уровень генератора регулируется аттенюатором и контролируется системой автоматической регулировки уровня. Генератор может быть оснащен импульсным модулятором
для воспроизведения сигналов с импульсной модуляцией. Для воспроизведения сигналов векторной модуляции генератор может быть оснащен квадратурным модулятором
и источником модулирующих сигналов на основе цифро-аналогового преобразователя. Расчет необходимых данных для цифро-аналогового преобразователя при формировании сигналов с векторной модуляцией производится во встроенном микропроцессоре.
Конструктивно генераторы сигналов AkmeTech АТ1466 выполнены в виде настольного лабораторного прибора. Управление прибором осуществляется с передней панели, оснащенной сенсорным дисплеем и кнопочным табло, или по интерфейсу дистанционного управления с помощью внешнего ПЭВМ. Разъем выхода СВЧ расположен на передней панели, входы и выходы сигналов опорной частоты, входы и выходы модулирующих сигналов находятся на задней панели. Генераторы сигналов AkmeTech АТ1466 оснащены интерфейсами LAN, USB, GPIB.
К данному типу генераторов сигналов AkmeTech АТ1466 относятся следующие модификации: AT1466C, AT1466C-V, AT1466D, AT1466D-V, AT1466E, AT1466E-V, AT1466G, AT1466G-V, AT1466H, AT1466H-V, AT1466L, AT1466L-V. Модификации отличаются диапазоном частот, максимальным выходным уровнем и оснащением квадратурным модулятором.
Данный тип генераторов сигналов AkmeTech АТ1466 в зависимости от модификаций, указанных в таблице 4, может иметь следующие опции:
H01-90 - программируемый ступенчатый аттенюатор 90 дБ;
H01-120 - программируемый ступенчатый аттенюатор 120 дБ;
H01-130 - программируемый ступенчатый аттенюатор 130 дБ;
H04-1 - низкие фазовые шумы;
H04-2 - ультранизкие фазовые шумы;
H05-13 - увеличенная максимальная выходная мощность в диапазоне частот до 13 ГГц;
H05-20 - увеличенная максимальная выходная мощность в диапазоне частот до 20 ГГц;
H05-33 - увеличенная максимальная выходная мощность в диапазоне частот до 33 ГГц;
H05-45 - увеличенная максимальная выходная мощность в диапазоне частот до 45 ГГц;
H05-53 - увеличенная максимальная выходная мощность в диапазоне частот до 53 ГГц;
H05-67 - увеличенная максимальная выходная мощность в диапазоне частот до 67 ГГц;
H31-500 - полоса внутренней квадратурной модуляции 500 МГц;
H31-1000 - полоса внутренней квадратурной модуляции 1 ГГц;
H31-2000 - полоса внутренней квадратурной модуляции 2 ГГц;
S12 - импульсная модуляция;
S13 - узкоимпульсная модуляция;
H11-BV13 - дополнительный выход (канал Б) с диапазоном частот от 6 кГц до 13 ГГц;
H11-BV20 - дополнительный выход (канал Б) с диапазоном частот от 6 кГц до 20 ГГц;
H01-B130 - программируемый ступенчатый аттенюатор 130 дБ по каналу Б;
H04-B1 - низкие фазовые шумы по каналу Б;
H04-B2 - ультранизкие фазовые шумы по каналу Б;
H05-B13 - увеличенная максимальная выходная мощность в диапазоне частот до 13 ГГц по каналу Б;
H05-B20 - увеличенная максимальная выходная мощность в диапазоне частот до 20 ГГц по каналу Б.
H31-B500 - полоса внутренней квадратурной модуляции 500 МГц по каналу Б;
H31-B1000 - полоса внутренней квадратурной модуляции 1 ГГц по каналу Б;
H31-B2000 - полоса внутренней квадратурной модуляции 2 ГГц по каналу Б.
Общий вид генераторов сигналов AkmeTech АТ1466, информации о модификации, указании частотного диапазона и обозначение места нанесения знака утверждения типа средства измерений приведены на рисунке 1.
Знак поверки может наноситься на верхнюю панель генераторов сигналов AkmeTech АТ1466.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, в четырнадцатизначном цифровом формате наносится типографским способом на наклейку, крепящуюся на задную панель.
Для предотвращения несанкционированного доступа генераторы сигналов AkmeTech АТ1466 имеют защитную наклейку изготовителя, закрывающую винт крепления корпуса и задней панели.
Обозначение места нанесения серийного номера и схема пломбировки от несанкционированного доступа приведены на рисунке 2.

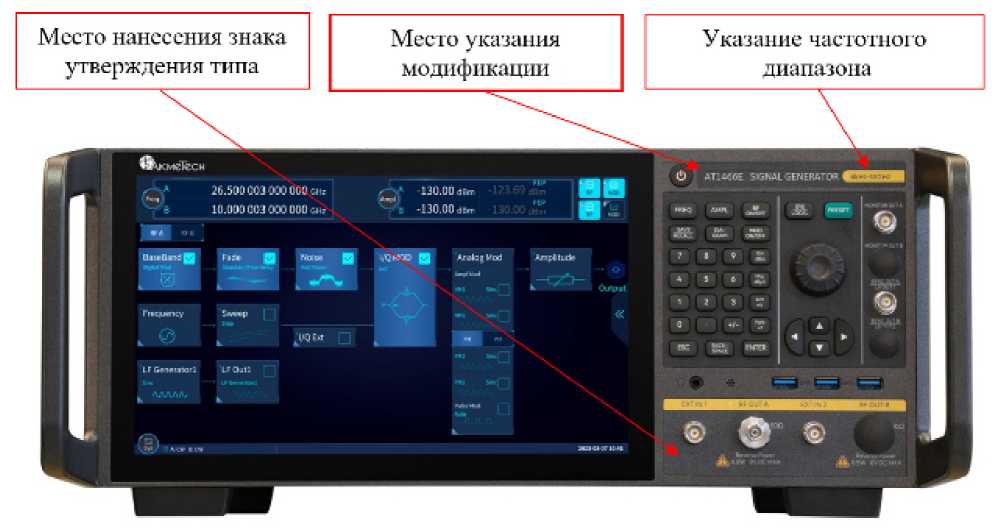

Рисунок 1 - Общий вид средства измерений

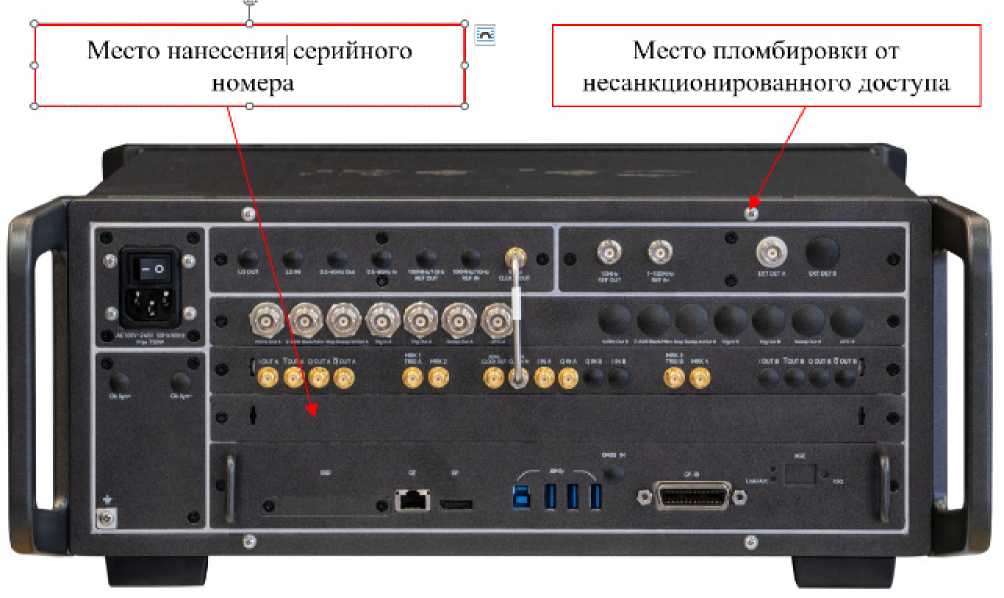

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение «FW 1466» предназначено для управления режимами работы генераторов сигналов АkmeTech АТ1466. Программное обеспечение «FW 1466» предназначено только для работы с генераторами сигналов АkmeTech АТ1466 и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.
Идентификационные данные программного обеспечения генераторов сигналов AkmeTech АТ1466 приведены в таблице 1.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик генераторов сигналов AkmeTech АТ1466 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
аблица 1 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FW 1466 |
| Номер версии (идентификационный номер) ПО | не ниже 1.6.4 |
| Цифровой идентификатор ПО | - |
Метрологические и технические характеристики генераторов сигналов
AkmeTech АТ1466 приведены в таблицах 2 - 3.
аблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| 1 | 2 | |
| Диапазон рабочих частот, для модификаций, Гц: - AT1466C, AT1466C-V - AT1466D, AT1466D-V - AT1466E, AT1466E-V - AT1466G, AT1466G-V - AT1466H, AT1466H-V - AT1466L, AT1466L-V | от 6^ 103 до 13-109 от 6-103 до 20-109 от 6-103 до 33М09 от 6М03 до 45М09 от 6М03 до 53М09 от 6403 до 67-109 | |
| Дискретность установки частоты, Гц | 0,001 | |
| Частота опорного генератора, МГц | 10 | |
| Пределы допускаемой относительной погрешности установки частоты при работе от внутреннего опорного генератора | ±5-10-8 | |
| Минимальное значение нормированного уровня мощности выходного синусоидального сигнала, дБ (1 мВт), не более | штатно | c опцией H01-90/120/130/B130 |
| -10 | -901 | |
Примечание:
1) минус 10 дБ (1 мВт) в диапазоне частот свыше 50 до 67 ГГц
| 1 | 2 | ||
| Максимальное значение нормированного уровня мощности выходного синусоидального сигнала, в зависимости от частоты, дБ (1 мВт), не менее | штатно | c опцией H05-13/20/33/45/53/67/ B13/B20 | |
| AT1466C, AT1466C-V | от 6 кГц до 50 МГц включ. св. 50 МГц до 13 ГГц | +15 +15 | +15 +20 |
| AT1466D, AT1466D-V | от 6 кГц до 50 МГц включ. св. 50 МГц до 20 ГГц | +15 +15 | +15 +20 |
| AT1466E, AT1466E-V | от 6 кГц до 50 МГц включ. св. 50 МГц до 6 ГГц включ. св. 6 до 18 ГГц включ. св. 18 до 30 ГГц включ. св. 30 до 33 ГГц | +8 +12 +12 +12 +12 | +8 +18 +18 +17 +18 |
| AT1466G, AT1466G-V | от 6 кГц до 50 МГц включ. св. 50 МГц до 6 ГГц включ. св. 6 до 18 ГГц включ. св. 18 до 30 ГГц включ. св. 30 до 40 ГГц включ. св. 40 до 45 ГГц | +8 +12 +12 +12 +12 +12 | +8 +20 +18 +17 +18 +14 |
| AT1466H, AT1466H-V | св. 6 кГц до 50 МГц включ. св. 50 МГц до 20 ГГц включ. св. 20 до 40 ГГц включ. св. 40 до 53 ГГц | +8 +8 +8 +8 | +8 +16 +13 +18 |
| AT1466L, AT1466L-V | от 6 кГц до 50 МГц включ. св. 50 МГц до 20 ГГц включ. св. 20 до 40 ГГц включ. св. 40 до 53 ГГц включ. св. 53 до 65 ГГц включ. св. 65 до 67 ГГц | +8 +8 +8 +8 +8 +8 | +8 +16 +13 +18 +16 +12 |
| Дискретность установки уровня мощности выходного сигнала, дБ | 0,01 | ||
| Пределы допускаемой абсолютной погрешности установки уровня мощности выходного синусоидального сигнала, в диапазоне частот, дБ | штатно | c опцией H01-90/120/130/B130 | |
| от 6 кГц до 50 МГц включ. | ±1,0 | ±1,5 | |
| св. 50 МГц до 3 ГГц включ. | ±0,5 | ±0,7 | |
| св. 3 до 20 ГГц включ. | ±0,9 | ±0,9 | |
| св. 20 до 40 ГГц включ. | ±1,0 | ±1,2 | |
| св. 40 до 50 ГГц включ. | ±1,3 | ±1,5 | |
| св. 50 до 67 ГГц | ±1,8 | ±2,0 | |
| 1 | 2 | |||
| Уровень гармонических составляющих относительно несущей при уровне мощности выходного синусоидального сигнала 10 дБ (1 мВт) или максимальном нормированном уровне (что меньше), в диапазоне частот, дБ, не более: - от 100 кГц до 3 ГГц включ. - св. 3 до 25 ГГц | -30 -55 | |||
| Уровень субгармонических составляющих относительно несущей при уровне мощности выходного синусоидального сигнала 10 дБ (1 мВт) или максимальном нормированном уровне (что меньше), в диапазоне частот, дБ, не более: - от 6 кГц до 20 ГГ ц включ. - св. 20 до 40 ГГ ц включ. - св. 40 до 50 ГГц | -80 -60 -50 | |||
| Спектральная плотность мощности фазовых шумов относительно несущей в полосе 1 Гц при уровне мощности выходного синусоидального сигнала 10 дБ (1 мВт) или максимальном нормированном уровне (что меньше), в диапазоне частот, дБ, не более | для отстройки от несущей | |||
| 100 Гц | 1 кГц | 10 кГц | 100 кГц | |
| с опцией H04-1/B1 | ||||
| от 250 МГц до 500 МГц включ. | -111 | -130 | -145 | -143 |
| св. 500 МГц до 1 ГГц включ. | -105 | -124 | -140 | -138 |
| св. 1 до 2 ГГц включ. | -100 | -118 | -134 | -132 |
| св. 2 до 4 ГГц включ. | -93 | -113 | -128 | -126 |
| св. 4 до 10 ГГц включ. | -85 | -105 | -120 | -118 |
| св. 10 до 20 ГГц включ. | -79 | -99 | -114 | -112 |
| св. 20 до 40 ГГц включ. | -73 | -93 | -108 | -106 |
| св. 40 до 50 ГГц | -67 | -87 | -103 | -101 |
| с опцией H04-2/B2 | ||||
| от 250 МГц до 500 МГц включ. | -112 | -135 | -146 | -148 |
| св. 500 МГц до 1 ГГц включ. | -110 | -134 | -144 | -147 |
| св. 1 до 2 ГГц включ. | -104 | -127 | -138 | -142 |
| св. 2 до 4 ГГц включ. | -99 | -122 | -135 | -136 |
| св. 4 до 10 ГГц включ. | -91 | -115 | -128 | -128 |
| св. 10 до 20 ГГц включ. | -85 | -109 | -122 | -122 |
| св. 20 до 40 ГГц включ. | -79 | -99 | -116 | -116 |
| св. 40 до 50 ГГц | -73 | -94 | -110 | -110 |
Окончание таблицы 2
| 1 | 2 |
| Коэффициент подавления сигнала несущей в паузе между радиоимпульсами в диапазоне частот от 50 МГц до 50 ГГц, дБ, не менее | 80 |
| Длительность фронта/среза импульсного модулирующего сигнала, для опций, нс, не более: - опция S12 - опция S13 | 20 10 |
| Минимальная длительность импульсного модулирующего сигнала, для опций, нс, не более: - опция S12 - опция S13 | 100 20 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Ширина полосы частот внутренней квадратурной модуляции (для модификаций AT1466C-V, AT1466D-V, AT1466E-V, AT1466G-V, AT1466H-V, AT1466L-V), МГц: - штатно - опция H31-500/B500 - опция H31-1000/B1000 - опция H31-2000/B2000 | 200 500 1000 2000 |
| Тип выходного ВЧ разъема, для модификаций: -AT1466C/D/C-V/D-V -AT1466E/G/E-V/G-V -AT1466H/L/H-V/L-V | 3,5 мм (вилка) 2,4 мм (вилка) 1,85 мм (вилка) |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре 30 °С, %, не более | от +20 до +30 80 |
| Условия хранения и транспортирования: - температура окружающей среды, °С - относительная влажность воздуха при температуре 40 °С, %, не более | от -40 до +70 95 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | от 200 до 240 от 50 до 60 |
| Потребляемая мощность, Вт, не более | 700 |
| Масса, кг, не более | 35 |
| Г абаритные размеры (ширина х глубина х высота), мм, не более | 475х620х193 |
| Время прогрева, мин | 30 |
наносится на лицевую панель генераторов сигналов AkmeTech AT1466 в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
аблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Генератор сигналов | АkmeTech АТ1466 (модификация по заказу) | 1 шт. |
| Кабель питания | - | 1 шт. |
| Клавиатура | - | 1 шт. |
| Устройство ввода типа «мышь» | - | 1 шт. |
| Набор адаптеров коаксиальных | ЛРТФ.468562.102 для AT1466C, AT1466C-V, AT1466D, AT1466D-V, AT1466E, AT1466E-V; ЛРТФ.468562.103 для AT1466G, AT1466G-V; ЛРТФ.468562.104 для AT1466H, AT1466H-V, AT1466L, AT1466L-V | 1 шт. |
| Специализированное программное обеспечение автоматизации измерений СПОАИ (ядро) с библиотекой под прибор на USB-носителе | МТЛБ.58.29.29.000.001 | 1 шт. |
| Антистатический браслет | - | 1 шт. |
| Паспорт | - | 1 шт. |
| Руководство по эксплуатации | - | 1 шт. |
| Опция - программируемый ступенчатый аттенюатор 90 дБ для модификаций AT1466H, AT1466H-V, AT1466L, AT1466L-V | H01-90 | по отдельному заказу |
| Опция - программируемый ступенчатый аттенюатор 120 дБ для модификаций AT1466H, AT1466H-V, AT1466L, AT1466L-V | H01-120 | по отдельному заказу |
| Опция - программируемый ступенчатый аттенюатор 130 дБ для модификаций AT1466C, AT1466C-V, AT1466D, AT1466D-V, AT1466E, AT1466E-V, AT1466G, AT1466G-V | H01-130 | по отдельному заказу |
| Опция - низкие фазовые шумы | H04-1 | по отдельному заказу |
| Опция - ультранизкие фазовые шумы | H04-2 | по отдельному заказу |
| Опция - увеличенная максимальная выходная мощность в диапазоне частот до 13 ГГ ц для модификаций AT1466C, AT1466C-V | H05-13 | по отдельному заказу |
| Опция - увеличенная максимальная выходная мощность в диапазоне частот до 20 ГГ ц для модификаций AT1466D, AT1466D-V | H05-20 | по отдельному заказу |
| Опция - увеличенная максимальная выходная мощность в диапазоне частот до 33 ГГц для модификаций AT1466E, AT1466E-V | H05-33 | по отдельному заказу |
| 1 | 2 | 3 |
| Опция увеличенная максимальная выходная мощность в диапазоне частот до 45 ГГц для модификаций AT1466G, AT1466G-V | H05-45 | по отдельному заказу |
| Опция увеличенная максимальная выходная мощность в диапазоне частот до 53 ГГц для модификаций AT1466H, AT1466H-V | H05-53 | по отдельному заказу |
| Опция увеличенная максимальная выходная мощность в диапазоне частот до 67 ГГ ц для модификаций AT1466L, AT1466L-V | H05-67 | по отдельному заказу |
| Опция - полоса внутренней квадратурной модуляции 500 МГц для модификаций AT1466C-V, AT1466D-V, AT1466E-V, AT1466G-V, AT1466H-V, AT1466L-V | H31-500 | по отдельному заказу |
| Опция - полоса внутренней квадратурной модуляции 1000 МГц для модификаций AT1466C-V, AT1466D-V, AT1466E-V, AT1466G-V, AT1466H-V, AT1466L-V | H31-1000 | по отдельному заказу |
| Опция - полоса внутренней квадратурной модуляции 2000 МГц для модификаций AT1466C-V, AT1466D-V, AT1466E-V, AT1466G-V, AT1466H-V, AT1466L-V | H31-2000 | по отдельному заказу |
| Опция - импульсная модуляция | S12 | по отдельному заказу |
| Опция - узкоимпульсная модуляция | S13 | по отдельному заказу |
| Опция - дополнительный выход (канал Б) с диапазоном частот от 6 кГц до 13 ГГц для модификации AT1466D-V | H11-BV13 | по отдельному заказу |
| Опция - дополнительный выход (канал Б) с диапазоном частот от 6 кГц до 20 ГГц для модификации AT1466D-V | H11-BV20 | по отдельному заказу |
| Опция - программируемый ступенчатый аттенюатор 130 дБ по каналу Б (при наличии опции H11-BV13 или H11-BV20) | H01-B130 | по отдельному заказу |
| Опция - низкие фазовые шумы по каналу Б (при наличии опции H11-BV13 или H11-BV20) | H04-B1 | по отдельному заказу |
| Опция - ультранизкие фазовые шумы по каналу Б (при наличии опции H11-BV13 или H11-BV20) | H04-B2 | по отдельному заказу |
| Опция - увеличенная максимальная выходная мощность в диапазоне частот до 13 ГГ ц по каналу Б (при наличии опции H11-BV13) | H05-B13 | по отдельному заказу |
| Опция - увеличенная максимальная выходная мощность в диапазоне частот до 20 ГГ ц по каналу Б (при наличии опции H11-BV20) | H05-B20 | по отдельному заказу |
Окончание таблицы 4
| 1 | 2 | 3 |
| Опция - полоса внутренней квадратурной модуляции 500 МГц по каналу Б (при наличии опции H11-BV13 или H11-BV20) | H31-B500 | по отдельному заказу |
| Опция - полоса внутренней квадратурной модуляции 1000 МГц по каналу Б (при наличии опции H11-BV13 или H11-BV20) | H31-B1000 | по отдельному заказу |
| Опция - полоса внутренней квадратурной модуляции 2000 МГц по каналу Б (при наличии опции H11-BV13 или H11-BV20) | H31-B2000 | по отдельному заказу |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 5 «Порядок работы» руководства по эксплуатации.
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 9 ноября 2022 г. № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,50 до 118,1 ГГц»;
Технические условия МТЛБ.468769.006 ТУ «Генераторы сигналов AkmeTech AT1466. Технические условия».
