| Номер в госреестре | 95313-25 |
| Наименование СИ | Мановакуумметры показывающие |
| Обозначение типа СИ | WIKA 232.50 |
| Изготовитель | WIKA Automation Instrument Suzhou Co., Ltd., Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 23.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Мановакуумметры показывающие WIKA 232.50 (далее - Мановакуумметры) предназначены для непрерывных измерений вакуумметрического и избыточного давлений жидких и газообразных сред.
Приборы состоят из корпуса, упругого чувствительного элемента, передаточного механизма, циферблата со шкалой и стрелкой, защитного стекла.
Принцип действия мановакуумметров основан на использовании зависимости между измеряемым давлением и упругой деформацией одновитковой или многовитковой трубчатой пружины. Передаточный механизм преобразует перемещение свободного конца пружины в угловое перемещение показывающей стрелки.
Мановакуумметры выпускаются в трех модификациях: WIKA 232.50.63, WIKA 232.50.100, WIKA 232.50.160 которые отличаются диаметром корпуса и погрешностью измерений. Мановакуумметры модификаций WIKA 232.50.100 и WIKA 232.50.160 изготавливаются с радиальным и эксцентрично осевым размещением штуцера. Модификация WIKA 232.50.63 изготавливается с радиальным, осевым и эксцентрично осевым размещением штуцера.
Корпуса мановакуумметров изготавливаются из нержавеющей стали.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится циферблат мановакуумметра типографским способом.
Пломбирование мановакуумметров не предусмотрено.
Общий вид мановакуумметров представлен на рисунке 1.
Место нанесения заводского номера представлено на рисунке 2.
Место нанесения знака поверки представлено на рисунке 3.
Р и с у н о к 1 - Общий вид мановакуумметров

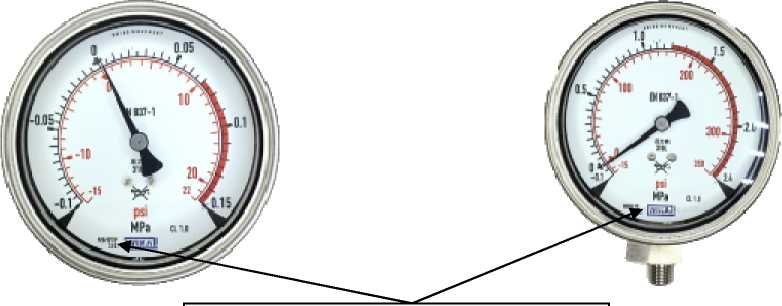

Место нанесения заводского номера
Рисунок 2 - Места нанесения заводского номера

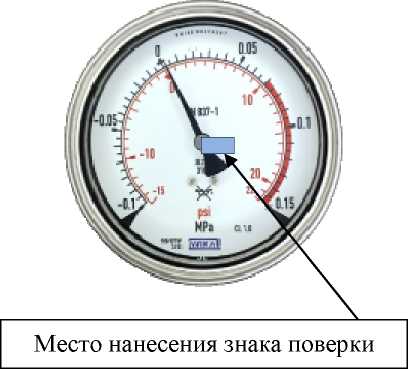

Рисунок 3 - Место нанесения знака поверки
Основные метрологические и технические характеристики приведены в таблице 2.
Т а б л и ц а 1 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | ||
| WIKA 232.50.63 | WIKA 232.50.100 | WIKA 232.50.160 | |
| Диапазон измерений, МПа1) | от -0,1 до 0,15 от -0,1 до 2,4 | ||
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности прибора, %2)3) | ±1,6 | ±1,0 | |
| Вариация показаний, % от диапазона измерений | IyI | ||
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, %/10°С | ±0,4 | ||
Продолжение таблицы 1
| Наименование характеристики | Значение для модификации |
| WIKA WIKA WIKA 232.50.63 232.50.100 232.50.160 | |
| Нормальные условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %, не более - атмосферное давление, кПа | от +15 до +25 98 от 84 до 106,7 |
| Примечание: 1) Диапазон измерений равен диапазону показаний. Приборы могут быть отградуированы в других единицах измерения давления, допущенных к применению в Российской Федерации. 2) Класс точности приборов соответствует пределу их допускаемой основной приведенной к диапазону измерений погрешности. 3) Класс точности указывается в паспорте средства измерений и на шкале манометров в виде абсолютного значения c индексом CL. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение для модификации | ||
| WIKA 232.50.63 | WIKA 232.50.100 | WIKA 232.50.160 | |
| Температура измеряемой среды, °C: | от -40 до +200 | ||
| Присоединение, штуцер с наружной резьбой* | М12х1,5; М20х1,5; G%B; G^B; % NPT; Ц NPT | ||
| Габаритные размеры (диаметр корпуса хдлина х высота), мм, не более*: - с радиально расположенным штуцером; - с эксцентрично осевым расположенным штуцером - с осевым расположенным штуцером | 63х95х35 63х75х65 63х75х65 | 102х135х55 102х105х90 _ | 162х190х55 162х175х90 _ |
| Масса, кг, не более: | 0,2 | 0,7 | 1,2 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C: - относительная влажность, %, не более | от -40 до + 60 98 | ||
| * - В зависимости от исполнения, конкретное значение приведено в паспорте. | |||
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
наносится на титульные листы паспорта типографским способом.
Т а б л и ц а 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мановакуумметры показывающие | WIKA 232.50 | 1 шт. |
| Паспорт | _ | 1 шт. |
Сведения о методиках (методах) измерений приведены в разделе «Описание» паспорта
Приказ Росстандарта от 20 октября 2022 г. №2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Стандарт предприятия WIKA Automation Instrument Suzhou Co., Ltd.
