| Номер в госреестре | 95267-25 |
| Наименование СИ | Газоанализаторы многокомпонентные |
| Обозначение типа СИ | ОХТА |
| Изготовитель | Общество с ограниченной ответственностью "ТИАМАТ" (ООО "ТИАМАТ"), г. Москва |
| Год регистрации | 2025 |
| Срок свидетельства | 21.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы многокомпонентные ОХТА (далее - газоанализаторы) предназначены для измерений объемной доли кислорода и диоксида углерода в таре, упаковке и бункере при использовании метода хранения пищевых продуктов в модифицированной атмосфере, а также выдачи предупредительной и аварийной сигнализации при превышении или понижении установленных пороговых значений содержания определяемого компонента.
Принцип измерений газоанализаторов - электрохимический, основанный на измерении тока, вырабатываемого в результате электрохимической реакции в присутствии определяемого вещества на рабочем электроде (для определяемого компонента O2), и инфракрасный, основанный на селективном поглощении молекулами определяемого компонента электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им среды, содержащей определяемый компонент (для определяемого компонента СО2).
Способ отбора пробы - принудительный, определяемый газ подается встроенным в прибор вакуумным эжектором.
Конструктивно газоанализаторы представляют собой автоматические приборы непрерывного действия в стационарном исполнении. Газоанализаторы состоят из одного блока, который представляет собой корпус с размещенными внутри функциональными частями: воздушный фильтр, регулятор давления, пневматический клапан, вакуумный датчик, блок питания, датчик О2, датчик СО2, нормализатор сигнала, управляющий контроллер с дисплеем. Корпус анализаторов изготовлен из металлических листов.
Газоанализаторы изготавливаются в 3 моделях - ОХТА-мини, ОХТА-Флоупак, ОХТА-ТФ, которые отличаются системой отбора пробы, габаритными размерами и массой.
ОХТА-Флоупак использует свободный вход подачи пробы и калибровочных газов без контроля клапанами, способ отбора и подачи газовой смеси принудительный посредством эжектора Вентури, управляемого клапаном.
ОХТА-ТФ использует входы подачи, контролируемые сборкой клапанов, отдельно для пробы и 2-х калибровочных газов, способ отбора и подачи газовой смеси принудительный посредством эжектора Вентури, управляемого клапаном.
ОХТА-мини использует совмещенные входы подачи пробы и калибровочных газов, но с подключаемым клапанами для раздельной подачи с задней или передней панели прибора в зависимости от режима (анализ из линии или точечная проба из упаковки), способ отбора принудительный посредством электрического насоса.
Для передачи измерительной информации используется интерфейс Matrix 1020-70-0.
На лицевой панели газоанализаторов расположен дисплей закрытого типа с крышкой.
Функционально газоанализаторы обеспечивают:
- непрерывное автоматическое измерение концентрации O2 и/или CO2 в газовой смеси в упаковочных машинах и в воздухе;
- установка нуля и наклона калибровочной кривой (калибровка по 1-й и 2-м точкам, по атмосферному воздуху и по газовой смеси);
- контроль разрежения внутри газоанализатора при помощи датчика вакуума на предмет разгерметизации канала подачи пробы или его засорения и выдачи аварийного сигнала при выходе значения вакуума из диапазона;
- выдача аварийного сигнала (реле типа «сухой контакт») при выходе концентрации определяемых газов за пределы диапазона (как выше, так и ниже заданного уровня);
- выдача цифровых сигналов по интерфейсам для визуального контроля значения концентрации определяемых газов.

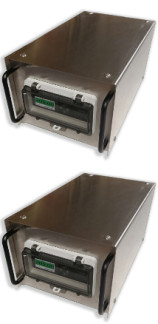

Общий вид газоанализаторов приведен на рисунке 1.
Нанесение знака поверки на газоанализаторы не предусмотрено. Газоанализаторы имеют серийные номера, которые в виде цифрового обозначения наносятся методом лазерной гравировки на идентификационную табличку (рисунок 2), закрепленную на задней стенке газоанализаторов.
Пломбирование от несанкционированного доступа не предусмотрено.
Рисунок 2 - Идентификационная табличка
а) мод. ОХТА-Флоупак
б) мод. ОХТА-ТФ
в) мод. ОХТА-мини

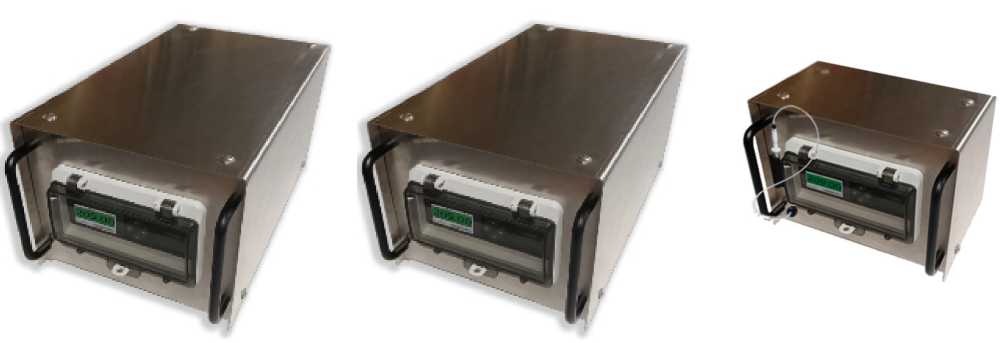

Рисунок 1 - Общий вид газоанализаторов
Газоанализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач измерения содержания концентрации газов.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SMLogix |
| Номер версии (идентификационный номер) ПО | 3.34.0354 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | b0c0a1f99c5493c50769270f5b94f2d4 |
| Алгоритм вычисления цифрового идентификатора ПО | md5 |
Метрологические и основные технические характеристики газоанализаторов приведены в таблицах 2 - 3, показатели надежности - в таблице 4.
Таблица 2 - Метрологические характеристики газоанализаторов
| Наименование характеристики | Значение |
| Диапазон измерений объемной доли кислорода (О2), % | от 0 до 20,9 от 0 до 1001) |
| Пределы допускаемой абсолютной погрешности измерений объемной доли кислорода, % | ±0,1 |
| Диапазон измерений объемной доли диоксида углерода (СО2), % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений объемной доли диоксида углерода (CO2), % | ±3 |
| 1) По специальному заказу. | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В | 220 |
| - частота переменного тока, Г ц | 50 |
| - напряжение постоянного тока, В | от 5 до 24 |
| Потребляемая мощность, В^А, не более | 100 |
| Габаритные размеры (ШхД*В), мм, не более: - мод. ОХТА-Флоупак | 250x400x200 |
| - мод. ОХТА-ТФ | 250x400x200 |
| - мод. ОХТА-мини | 250x250x200 |
| Масса, кг, не более: - мод. ОХТА-Флоупак | 7 |
| - мод. ОХТА-ТФ | 8 |
| - мод. ОХТА-мини | 5 |
| Условия эксплуатации: - температура окружающей среды, °С | от +5 до +40 |
| - относительная влажность, %, не более | 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч, не менее | 10 000 |
| Срок службы, лет, не менее | 7 |
наносится типографским способом на титульный лист руководства по эксплуатации и паспорта.
Комплектность газоанализаторов приведена в таблице 5.
Таблица 5 - Комплект поставки газоанализаторов
| Наименование | Обозначение | Количество |
| Газоанализатор многокомпонентный | ОХТА | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Шнур электрического питания | - | 1 шт. |
| Трубка отбора пробы | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 4 «Принцип работы» и 5.1 «Запуск и остановка измерения» документов «Газоанализаторы многокомпонентные ОХТА модели ОХТА-ТФ. Руководство по эксплуатации», «Газоанализаторы многокомпонентные ОХТА модели ОХТА-Флоупак. Руководство по эксплуатации», «Газоанализаторы многокомпонентные ОХТА модели ОХТА-мини. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ТУ 26.51.53-004-0113669666-2023 «Газоанализаторы многокомпонентные ОХТА. Технические условия».
