Газоанализаторы СК-2, 95168-25

Назначение

Газоанализаторы СК-2 (далее - газоанализаторы) предназначены для непрерывного автоматического контроля содержания кислорода, диоксида углерода, оксида углерода, водорода, сероводорода, метана, пропана, относящихся к категории взрывоопасности IIA, в атмосфере промышленной зоны: в колодцах, коллекторах, подземных коммуникациях и технологическом оборудовании.

Описание

Принцип действия газоанализаторов основан на непрерывном преобразовании сигнала, поступающего с газочувствительных измерительных преобразователей (сенсоров), в аналоговом или в цифровом виде, с последующей обработкой встроенным микропроцессором и выводом результатов измерений на цифровой индикатор или графический дисплей газоанализаторов.

В газоанализаторах в качестве измерительных преобразователей используются датчики: термокаталитические (ТК), термокондуктометрические (ТКМ), электрохимические (ЭХ), полупроводниковые (ПАА) и оптические (О).

Принцип действия термокаталитических датчиков (ТК) основан на тепловых эффектах протекающих химических реакций. Применяются для измерений содержания горючих газов в воздухе.

Принцип действия термокондуктометрических датчиков (ТКМ) основан на измерении теплопроводности газа. Применяются для измерений концентраций газов, теплопроводность которых значительно отличается от теплопроводности воздуха. Может применяться для поиска утечек водорода.

Принцип действия электрохимических датчиков (ЭХ) основан на изменении электрической проводимости раствора электролита при взаимодействии с определяемым компонентом. Применяются для измерений содержания кислорода, сероводорода или оксида углерода в газовых средах.

Принцип действия оптических датчиков (О) основан на поглощении газами излучения в ИК-области (NDIR датчики). Применяются для измерений содержания горючих газов или диоксида углерода в газовых средах.

Газоанализаторы представляют собой переносные автоматические приборы и позволяют одновременно принимать и обрабатывать измерительную информацию от одного (одноканальное исполнение) до шести сенсоров (многоканальное исполнение).

На каждый канал измерения может быть установлен один или несколько порогов срабатывания звуковой и световой сигнализации. Уровень порога сигнализации определяется пользователем.

Пробу газа для анализа отбирают при помощи встроенного электрического насоса или диффузионным способом.

Газоанализаторы выпускаются в трёх модификациях - СК-2-ПМ, СК-2-Ex, СК-2-ПБ, которые отличаются способом отбора пробы, количеством одновременно определяемых компонентов, типом используемого корпуса.

Информация об измеренных концентрациях газов отображается на цветном ЖК дисплее или на светодиодном индикаторе для модификации СК-2-Ex. При превышении концентрации одного или нескольких установленных порогов, прибор сигнализирует с помощью звуковой, световой и вибро-сигнализации (для СК-2 мод. СК-2-ПБ).

Условные наименования и обозначения модификаций газоанализаторов приведены в таблице 1.

Таблица 1 - Условные наименования и обозначения модификаций газоанализаторов

Общий вид газоанализаторов представлен на рисунках 1 - 3.

Пломбирование и нанесение знака поверки на средство измерений не предусмотрено. Газоанализаторы имеют заводские номера в виде цифрового обозначения, которые наносятся методом гравировки на идентификационную табличку (рисунок 4), закрепленную на задней или боковой панели газоанализаторов.

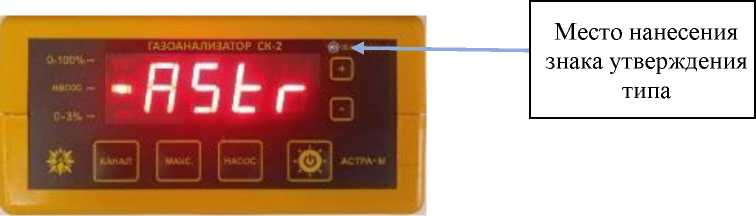

Рисунок 1 - Общий вид газоанализаторов СК-2 модификации СК-2-Ex

Место нанесения знака утверждения типа

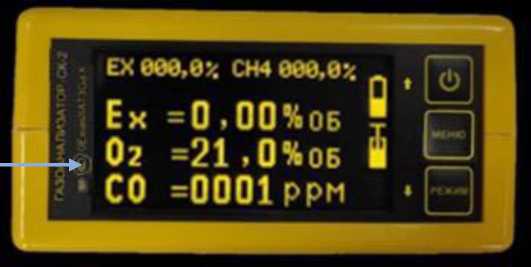

Рисунок 2 - Общий вид газоанализаторов СК-2 модификации СК-2-ПМ

Место нанесения знака утверждения типа

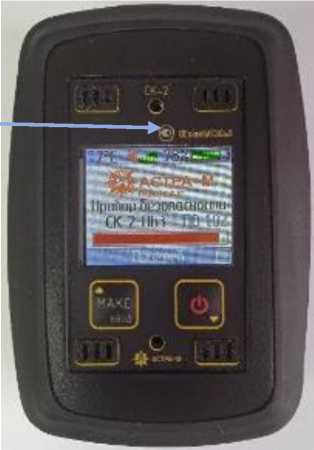

Рисунок 3 - Общий вид газоанализаторов СК-2 модификации СК-2-ПБ

ГАЗОАНАЛИЗАТОР СК-2-ПМ № XXXX

ТИП: КОМБИНИРОВАННЫЙ

ДАТА ИЗГОТОВЛЕНИЯ ММ.ГГГГ

УРОВЕНЬ ВЗРЫВОЗАЩИТЫ

0Ex da ia IIA T3 Ga X или 0Ex ia IIA T3 Ga X

СТЕПЕНЬ ЗАЩИТЫ IP54

ВО ВЗРЫВООПАСНОЙ ЗОНЕ НЕ ВСКРЫВАТЬ!
