| Номер в госреестре | 95102-25 |
| Наименование СИ | Анализаторы спектра портативные |
| Обозначение типа СИ | SW-HSA1000 |
| Изготовитель | SINWAVE., Ltd, Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 08.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы спектра портативные SW-HSA1000 предназначены для измерений частоты и уровня мощности непрерывных и импульсно-модулированных СВЧ сигналов.
Конструктивно анализаторы спектра портативные SW-HSA1000 выполнены в виде портативного прибора в ударозащищённом корпусе и оснащены встроенной батареей для автономной работы. На передней панели анализаторов спектра портативных SW-HSA1000 расположены дисплей и клавиатура управления. На торцах анализатора расположены измерительный СВЧ-разъём, интерфейсы USB, LAN, разъём питания, разъём BNC входа внешней опорной частоты, аудиоразъём.
Принцип действия анализаторов спектра портативных SW-HSA1000 основан на гетеродинном переносе исследуемого сигнала на промежуточную частоту и последующей его обработке с помощью аналогово-цифрового преобразователя с блоком цифровой обработки. Для обработки оцифрованных сигналов анализаторы спектра оснащены различными типами детекторов: выборки, максимальным и минимальным пиковым, средним, среднеквадратическим и квазипиковым. Для фильтрации зеркальных каналов приема анализаторы спектра оснащены переключаемыми фиксированными фильтрами. Информация о сигнале, полученная в блоке цифровой обработки, выводится на экран прибора в виде спектрограмм и цифровых значений.
К данному типу анализаторов спектра портативных SW-HSA1000 относятся следующие модификации: SW-HSA1007, SW-HSA1013, SW-HSA1026, SW-HSA1044. Модификации отличаются диапазоном рабочих частот, и могут иметь следующие опции:
P07 - предусилитель для модификации F07;
P13 - предусилитель для модификации F13;
P26 - предусилитель для модификаций F26;
P44 - предусилитель для модификаций F44;
ASA - измерительный демодулятор АМ/ЧМ;
VSA - анализ сигналов c квадратурной модуляцией;
HAS-B25 - полоса анализа сигналов 25 МГц;
HAS-B40 - полоса анализа сигналов 40 МГц;
HAS-B1H - полоса анализа сигналов 100 МГц;
IFA - анализ помеховых сигналов, опция являются функциональной и дополнительными метрологическими или техническими характеристиками не обладает.
Знак поверки может наноситься на заднюю панель анализаторов спектра портативных SW-HSA1000.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится методом наклейки на заднюю панель прибора и имеет формат тринадцатизначного буквенно-цифрового номера.
Для предотвращения несанкционированного доступа анализаторы спектра портативные SW-HSA1000 имеют защитную наклейку завода-изготовителя, закрывающую стык передней и задней панелей.

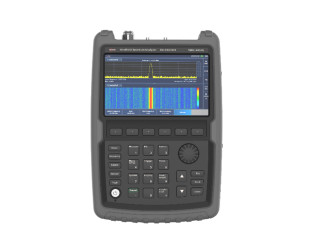

Общий вид анализаторов спектра портативных SW-HSA1000 и информации о модификации средства измерений представлены на рисунке 1.
Места для нанесения знака утверждения типа средства измерений и серийного номера, идентифицирующего каждый экземпляр СИ, представлены на рисунке 2.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Место указания модификации

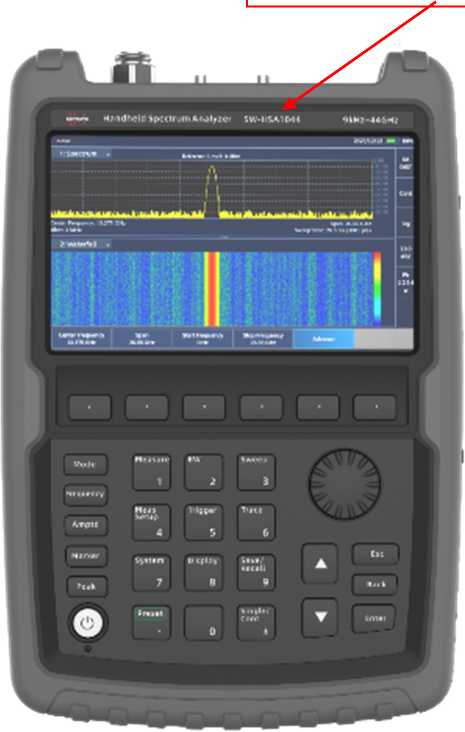

Рисунок 1 - Общий вид средства измерений

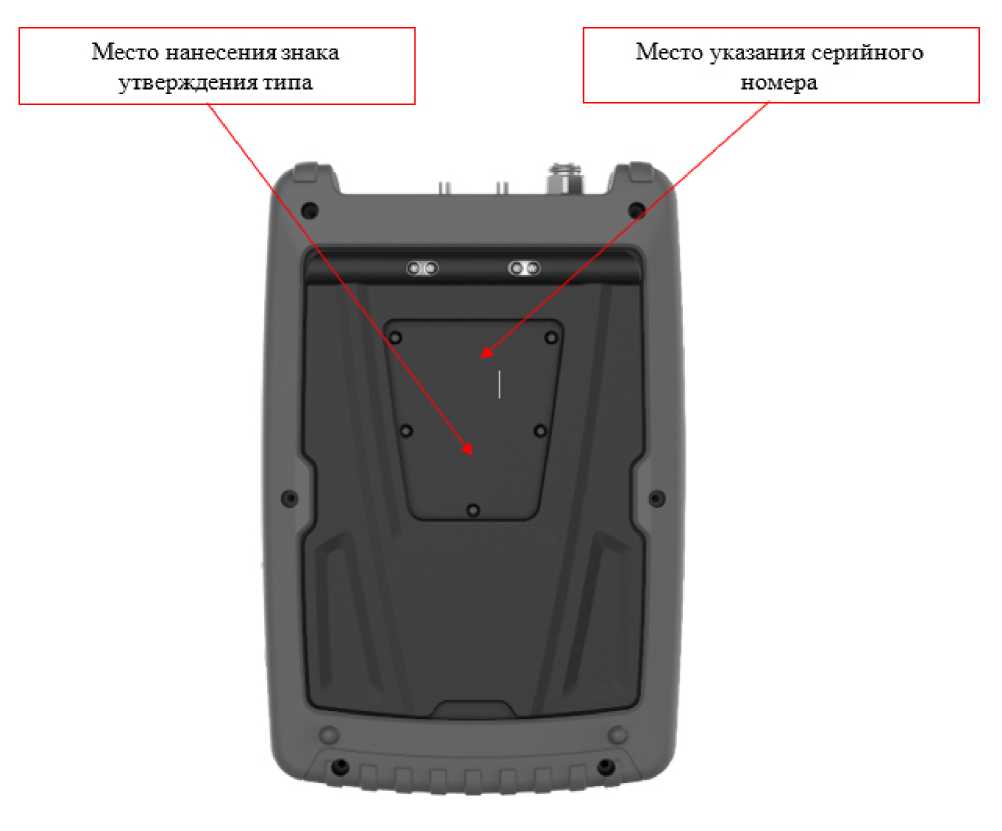

Рисунок 2 - Место нанесения серийного номера, идентифицирующего каждый экземпляр СИ; место для нанесения знака утверждения типа

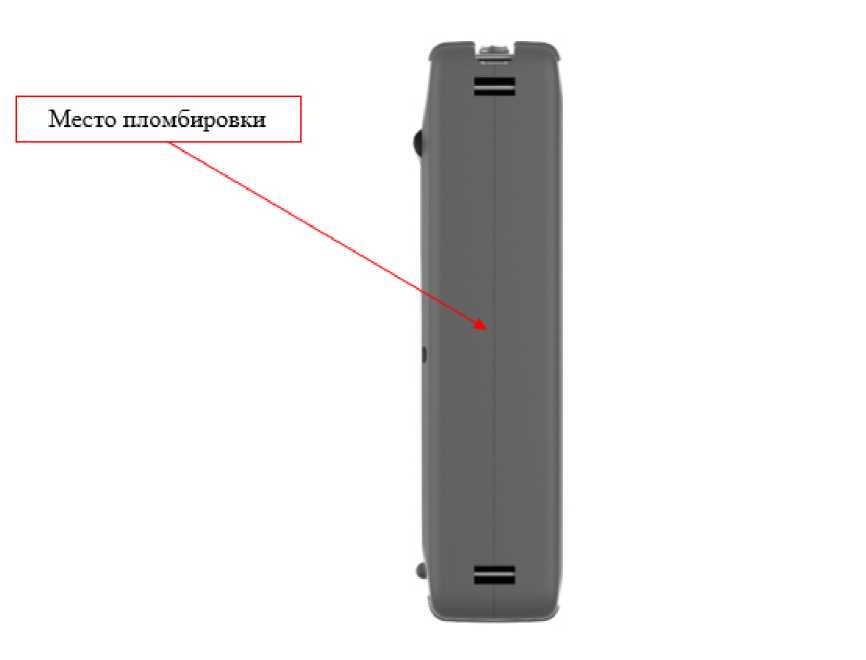

Рисунок 3 - Схема пломбировки от несанкционированного доступа
Идентификационные данные программного обеспечения анализаторов спектра портативных SW-HSA1000 приведены в таблице 1.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов спектра портативных SW-HSA1000 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FW SW-HSA1000 |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.10 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| 1 | 2 | |
| Диапазон рабочих частот, Г ц | модификация SW-HSA1007 | от 9-103 до 7,5-109 |
| модификация SW-HSA1013 | от 9-103 до 13,6-109 | |
| модификация SW-HSA1026 | от 9-103 до 2,65-1010 | |
| модификация SW-HSA1044 | от 9-103 до 4,44010 | |
| Номинальное значение частоты опорного генератора, Гц | 1-107 | |
| Пределы допускаемой относительной погрешности частоты опорного генератора 5оп | ±540-7 | |
| Диапазон полос обзора, SPAN, Гц | от 0 до полного диапазона частот | |
| Номинальные значения полос пропускания RBW, Гц | по уровню минус 3 дБ | от 1 до 3-106 с шагом 10 %, 4-106, 5-106, 6-106, 8*106, 107 |
| по уровню минус 6 дБ | 10; 102; 2-102; 103; 9-103; 104; 105; 1,2-105; 106 | |
| Диапазон установки количества точек развертки спектрограммы SP | от 101 до 10001 | |
| Пределы допускаемой абсолютной погрешности измерений частоты с помощью маркеров, Fu3m, Г ц | ± (Гизм • 5оп + 0,001 • SPAN + 0,05 • RBW + 2 + 0,5 • SPAN/(SP-1)) | |
| Полоса анализа сигналов, Г ц | Штатно | 1-107 |
| опция HAS-B25 | 2,5-107 | |
| опция HAS-B40 | 4-107 | |
| опция HAS-B1H | 1-108 | |
| Значения уровня фазовых шумов в полосе 1 Гц относительно уровня несущей на частоте 1 ГГц при отстройке, дБ, не более | 10 кГц | -102 |
| 100 кГц | -105 | |
| 1 МГц | -111 | |
| 10 МГц | -133 | |
| Значения среднего уровня собственных шумов в полосе 1 Гц, при ослаблении встроенного аттенюатора 0 дБ, в зависимости от состояния предусилителя, в диапазоне частот, дБ (1 мВт), не более | предусилитель выключен или отсутствует | |
| от 10 МГц до 3 ГГц включ. св. 3 до 7,2 ГГц включ. св. 7,2 до 13,6 ГГц включ. св. 13,6 до 20 ГГц включ. св. 20 до 32 ГГц включ. св. 32 до 44 ГГц | -142 -138 -141 -137 -134 -130 | |
| предусилитель включен | ||
| от 10 МГц до 3 ГГц включ. св. 3 до 7,2 ГГц включ. св. 7,2 до 13,6 ГГц включ. св. 13,6 до 20 ГГц включ. св. 20 до 32 ГГц включ. св. 32 до 44 ГГц | -162 -160 -162 -157 -154 -151 | |
Продолжение таблицы 2
| 1 | 2 | |
| Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала в диапазоне от минус 40 до 0 дБ (1 мВт), температуре окружающей среды от +20 до +30 °С, в диапазоне частот, дБ | предусилитель выключен или отсутствует, ослабление входного СВЧ аттенюатора 10 дБ | |
| от 10 МГц до 7,2 ГГц включ. св. 7,2 до 13,6 ГГц включ. св. 13,6 до 26,5 ГГц включ. св. 26,5 до 32 ГГц включ. св. 32 до 44 ГГц | ±1,0 ±1,5 ±1,8 ±2,0 ±2,3 | |
| предусилитель включен, ослабление входного СВЧ аттенюатора 30 дБ | ||
| от 10 МГц до 7,2 ГГц включ. св. 7,2 до 13,6 ГГц включ. св. 13,6 до 26,5 ГГц включ. св. 26,5 до 32 ГГц включ. св. 32 до 44 ГГц | ±1,0 ±1,5 ±1,8 ±2,0 ±2,3 | |
| Уровень остаточных сигналов комбинационных частот, на нагрузке 50 Ом, ослаблении входного СВЧ аттенюатора 0 дБ, в зависимости от состояния предусилителя, в диапазоне частот, дБ (1 мВт), не более | предусилитель выключен или отсутствует | |
| от 10 МГц до 13,6 ГГц включ. св. 13,6 до 20 ГГц включ. св. 20 до 44 ГГц | -90 -85 -80 | |
| предусилитель включен | ||
| от 10 МГц до 32 ГГц включ. св. 32 до 44 ГГц | -100 -95 | |
| Относительный уровень интермодуляционных искажений 3-го порядка Lимз, выраженный в виде точки пересечения 3-го порядка (TOI)*, при входном уровне минус 20 дБ (1 мВт), выключенном предусилителе, ослаблении входного СВЧ аттенюатора 0 дБ, в диапазоне частот, дБ (1 мВт), не менее: от 50 МГц до 44 ГГц | 7 | |
| Уровень гармонических искажений 2-го порядка при уровне входного сигнала смесителя минус 30 дБ (1 мВт), выключенном предусилителе, в диапазоне частот, дБ относительно сигнала на смесителе, не более: от 50 МГц до 22 ГГц | -60 | |
| * Примечание: TOI = (2Ъсмес- Lимз)/2, где: Исмее. — уровень входного сигнала смесителя, дБ (1 мВт) | ||
| Измерительный демодулятор АМ/ЧМ (опция ASA) | ||
| Диапазон измерений пикового значения коэффициента амплитудной модуляции Кам, % | от 0 до 100 | |
| Пределы допускаемой абсолютной погрешности измерений Кам, при частоте модулирующего сигнала 1 кГ ц, % | ±(0,02-Кам+ 0,5) | |
| Максимальное значение девиации частоты FдЕв входного сигнала для сигналов с частотной модуляцией в диапазоне несущих частот при частоте модулирующего сигнала Fмoд < 1 МГц, Гц | 1-106 | |
Окончание таблицы 2
| 1 | 2 |
| Пределы допускаемой абсолютной погрешности измерений девиации частоты FдЕв, в диапазоне Fдев от 0 до 1 МГц, в диапазоне частот модулирующего сигнала Fмод от 20 Гц до 200 кГц, Гц | ±(0,02^мод + Fдев)+ 10) |
| Анализ сигналов с квадратурной модуляцией (опция VSA) | |
| Остаточное среднеквадратическое значение векторной ошибки модуляции для модуляции QPSK, при входном уровне минус 10 дБ (1 мВт), частоте несущей 1 ГГц, скорости модуляции 100 кГц, %, не более | 1,2 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Тип входного разъема: - модификации SW-HSA1007, SW-HSA1013 - модификации SW-HSA1026 - модификации SW-HSA1044 | тип N «розетка» 3,5 мм «вилка» 2,4 мм «вилка» |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре 35 °С, %, не более | от -10 до +50 85 |
| Условия хранения и транспортирования: - температура окружающей среды, °С - относительная влажность воздуха при температуре 40 °С, %, не более | от -40 до +70 95 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | от 100 до 240 от 50 до 60 |
| Напряжение питания постоянного тока, В | 12 |
| Напряжение питания встроенной батареи, В | от 9 до 12,5 |
| Потребляемая мощность, Вт, не более | 45 |
| Масса, кг, не более | 5 |
| Габаритные размеры (ширина х высота х глубина), мм, не более | 197x294x74 |
| Время прогрева, мин | 30 |
Таблица 4 - Параметры надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, лет | 10 |
на заднюю панель анализаторов спектра портативных SW-HSA1000 в соответствии с рисунком 2 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Анализатор спектра портативный SW-HSA1000 | модификация SW-HSA1007, или SW-HSA1013, или SW-HSA1026, или SW-HSA1044 | 1 шт. |
| Опция предусилителя для модификации SW-HSA1007 | P07 | по отдельному заказу |
| Опция предусилителя для модификации SW-HSA1013 | P13 | по отдельному заказу |
| Опция предусилителя для модификаций SW-HSA1026 | P26 | по отдельному заказу |
| Опция предусилителя для модификаций SW-HSA1044 | P44 | по отдельному заказу |
| Измерительный демодулятор АМ/ЧМ | ASA | по отдельному заказу |
| Анализ сигналов c квадратурной модуляцией | VSA | по отдельному заказу |
| Полоса анализа сигналов 25 МГц | HAS-B25 | по отдельному заказу |
| Полоса анализа сигналов 40 МГ ц | HAS-B40 | по отдельному заказу |
| Полоса анализа сигналов 100 МГ ц | HAS-B1H | по отдельному заказу |
| Анализ помеховых сигналов | IFA | по отдельному заказу |
| Адаптер питания | - | 1 шт. |
| Аккумуляторная батарея | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 4 «Общий анализ спектра» руководства по эксплуатации.
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 9 ноября 2022 г. № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,50 до 118,1 ГГц»;
Приказ Росстандарта от 1 февраля 2022 г. № 233 «Об утверждении Государственной поверочной схемы для средств измерений девиации частоты»;
ГОСТ Р 8.717-2010 ГСИ. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний;
Стандарт предприятия «Анализаторы спектра портативные SW-HSA1000».
