| Номер в госреестре | 94651-25 |
| Наименование СИ | Расходомеры электромагнитные |
| Обозначение типа СИ | Aimag |
| Изготовитель | Hangzhou ARTang Intelligent Equipment Co., Ltd, Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 14.02.2030 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры электромагнитные Aimag предназначены для измерения объемного расхода жидкости.
Принцип действия расходомеров основан на принципе электромагнитной индукции. В поток электропроводящей жидкости, проходящей через проточную часть расходомера, индуцируется ЭДС, пропорциональная скорости потока жидкости, измеренное значение ЭДС преобразуется вторичным преобразователем в значение расхода.
Расходомеры состоят из проточной части, которая представляет собой участок трубопровода и преобразователя расхода, соединенного с проточной частью кабелем. Внутренняя полость преобразователя расхода покрыта непроводящим материалом, который расположен между двумя полюсами электромагнита. Также внутри проточной части установлены электроды погружаемые измеряемую жидкость в перпендикулярном ее потоку направлении, а также перпендикулярно направлению силовых линий электромагнитного поля. Преобразователь расхода обрабатывает сигнал с электрода и преобразовывает его в значение расхода, а также формирует в выходные сигналы.
Расходомеры выпускаются в модификациях: Aimag A, Aimag С, Aimag H, Aimag S, Aimag D, Aimag E, где:
- Aimag A - Общий тип фланца;
- Aimag C - Коррозионностойкий тип высокого давления;
- Aimag H - Гигиенические технологические соединения;
- Aimag S - Износостойкий;
- Aimag D - Зажимный, бесфланцевый тип.
Заводские номера расходомеров в виде цифрового и(или) буквенно-цифрового обозначения, наносятся на идентификационную табличку, закрепленную на преобразователе расхода методом лазерной гравировки. Пломбировка расходомеров не требуется, нанесение знака поверки не предусмотрено.
О бщий вид расходомеров представлен на рисунке 1

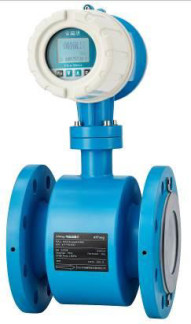

Aimag A

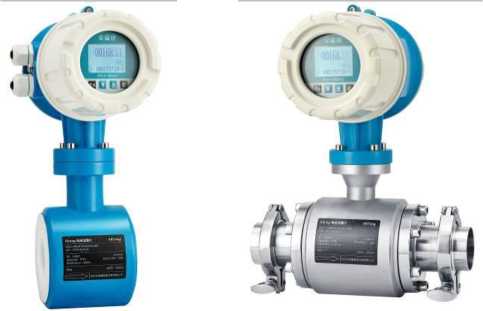

Aimag D Aimag H
Aimag S
Aimag C
Рисунок 1 - внешний вид приборов.

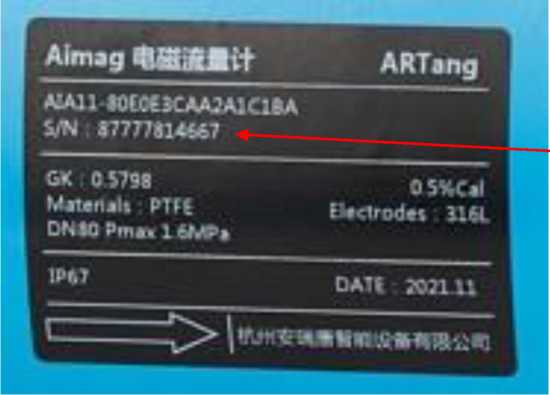

Рисунок 2 место нанесения заводского номера
Место нанесения заводского номера
Программное обеспечение (далее по тексту - ПО) выполняет функции вычисления и отображения расхода, преобразования в выходные сигналы, передачи результатов измерений в систему верхнего уровня.
Конструкция расходомеров исключает возможность несанкционированного доступа к ПО использованием паролям доступа. Метрологические характеристики нормированы с учетом влияния ПО.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ARTang |
| Номер версии (идентификационный номер) ПО, не ниже | 1.Х |
| *- где «Х» принимает значения от 0 до 99, и не относится к метрологически значимой части ПО | |
Таблица 2 - Метрологические характеристики_____
| Наименование параметра | Значение |
| Диапазон измерения расхода, м3/ч | от 0,01 до 500 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | ±0,5/±0,2 |
| *Конкретное значение погрешности приведено в руководстве по эксплуатации на прибор и на идентификационной табличке | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Выходные сигналы | Токовый от 4 до 20 мА, частотный, импульсный, HART, ModBus, ProfiBus |
| Напряжение питания от сети переменного тока, В | от 18 до 265 |
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - диапазон относительной влажности, %, при +25 °С | от -10 до +50 от 5 до 95 |
| Габаритные размеры (Ш*Г*В), мм, не более | 4000x3800x3900 |
| Масса, кг, не более | 500 |
| Маркировка взрывозащиты: - расходомеров с питанием от сети 220 В - расходомеров с питанием от сети 24 В | lEx db eb 11СТ6...ТЗ Gb X 1 Ex db eb ia 1 IC T6...T3 Gb X |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 12 |
наносят на титульный лист эксплуатационной документации типографским способом.
Таблица 5 - Комплектность поставки
| Наименование | Обозначение | Количество |
| Расходомер электромагнитный | Aimag | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
представлены в разделе 5 документа «Расходомеры электромагнитные Aimag. Руководство по эксплуатации».
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Стандарт предприятия Hangzhou ARTang Intelligent Equipment Co., Ltd. «Расходомеры электромагнитные Aimag».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 30.10.2025 |
