Приборы для измерений отклонений формы и расположения поверхностей вращения Talyrond 73 MSL, 94567-25

Назначение

Приборы для измерений отклонений формы и расположения поверхностей вращения Talyrond 73 MSL (далее по тексту - приборы) предназначены для измерений отклонений формы и расположения поверхностей вращения деталей.

Описание

Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности измерительным наконечником в виде щупа. Щуп фиксирует отклонения действительного профиля исследуемой поверхности относительно образцовой траектории, которая создается шпинделем.

Приборы состоят из механической части, электронного блока, монитора с персональным компьютером и специальным программным обеспечением.

Механическая часть состоит из массивного основания и колонны, шпиндель, обеспечивающий образцовое вращение датчика со щупом, механизм крепления и перемещения датчика по оси X со шкалой, рабочий стол для установки, центрирования и выравнивания контролируемой детали, электронный блок и компьютер. Шпиндель вращается на масляно-гидростатическом подшипнике и приводится в движение двигателем постоянного тока, который передает вращение на шпиндель через редуктор и специальную муфту для минимизации вибрации.

Датчик преобразует геометрические отклонения формы поверхности в изменения электрического сигнала, пропорциональные линейным перемещениям щупа.

Электронный блок осуществляет обработку электрических сигналов, поступающих с датчика, исполняет функции управления привода шпинделя.

Компьютер позволяет провести расчет параметров, сохранить или отобразить протокол результатов измерений с возможностью вывода на монитор.

Приборы позволяют осуществить математическую обработку результатов измерений следующими методами:

- алгоритмическая фильтрация фильтрами Гаусса;

- расчет аппроксимирующих окружностей по методу наименьших квадратов, окружностей минимальной зоны, вписанной и описанной окружностей;

- расчет максимального отклонения профиля;

- расчет отклонений профиля от номинального.

Форма представления информации может быть различна: в виде графиков в полярных и декартовых координатах, таблиц, протоколов.

Пломбирование приборов от несанкционированного доступа не предусмотрено. Нанесение знака поверки не предусмотрено.

Заводской номер в виде буквенно-цифрового обозначения нанесен методом печати на маркировочную табличку (Рис. 2), нанесенную на заднюю панель основания прибора

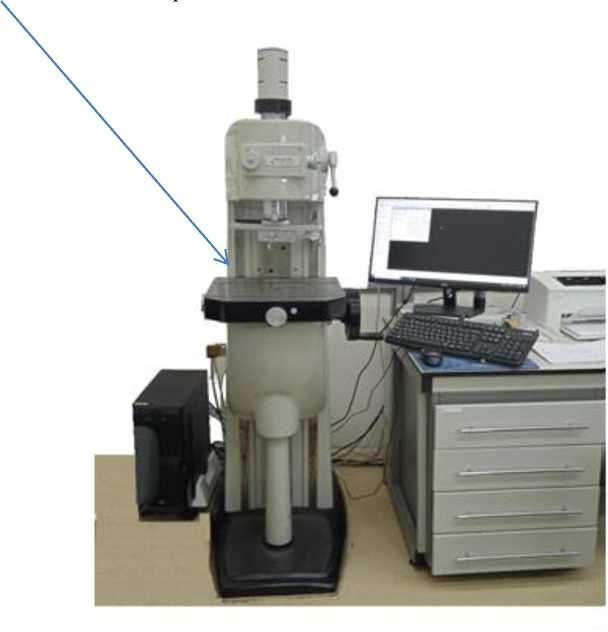

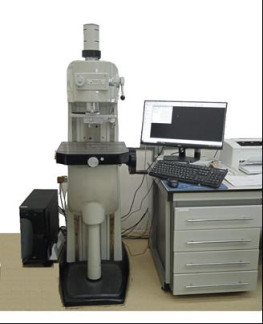

Общий вид средства измерений с указанием места нанесения заводского номера представлен на рисунке 1.

Место нанесения

заводского номера

Рисунок 1 - Внешний вид прибора Talyrond 73 MSL
