| Номер в госреестре | 94497-25 |
| Наименование СИ | Серверы времени |
| Обозначение типа СИ | Метроном-РТР-1U-V2 |
| Изготовитель | Общество с ограниченной ответственностью "НТЦ Метротек", г. Москва; Общество с ограниченной ответственностью "Машины времени", г. Москва; Общество с ограниченной ответственностью "КБ Метротек", г. Москва |
| Год регистрации | 2025 |
| Срок свидетельства | 29.01.2030 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Серверы времени Метроном-РТР-Ш^2 (далее - серверы) предназначены для формирования высокостабильных по частоте электрических сигналов, корректируемых по сигналам глобальных навигационных систем ГЛОНАСС/GPS; формирования сигналов собственной шкалы времени (ШВ), синхронизированной с национальной ШВ Российской Федерации UTC(SU) для оборудования сетей связи общего пользования и технологических сетей связи.
Принцип действия серверов основан на сравнении сигнала от внешнего источника синхронизации с частотой внутреннего опорного генератора (далее ОГ), подстройке частоты ОГ и формировании шкалы времени по информации от внешнего источника и последующим её хранением.
Серверы обеспечивают приём сигналов эталонной шкалы времени от глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS и выдачу сигналов частоты и времени в форматах: 1PPS, NMEA, 1PPM, 2,048/10МГц, 2,048 МГц, IRIG-B DC и IRIG-B-AM, а также по сетевым протоколам IEEE 1588-2008 (PTP ver 2), NTP или SNTP.
Серверы выпускаются в двух модификациях: ОСХО (с термостатированным ОГ) и Rb (с рубидиевым ОГ). Наименование модификации указанно на корпусе.
Конструктивно серверы выполнены в виде блока в металлическом корпусе с креплением в 19-дюймовой телекоммуникационной стойке. Корпус выпускается в двух цветах: черном и сером.
Снаружи корпуса расположены разъемы для подключения внешних цепей, светодиодные индикаторы режима работы, дисплей, клавиши управления. Обозначения разъемов на передней панели имеют два формата записи.
Корпус имеет окно с возможностью пломбировки, за которым находится перемычка аппаратной блокировки терминала RS-232 и USB и устройство хранения - SD-карта.
Серверы не имеют узлов регулировки, способных повлиять на измерительную информацию.
Нанесение знака поверки на серверы не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится в виде цифрового обозначения на наклейке на переднюю панель сервера времени Метроном-РТР-Ш-У2.
Внешний вид сервера с указанием мест пломбирования и нанесения знака утверждения типа и заводского номера приведен на рисунках 1-4.
Сервер времени Мотроном-РТР-1 U-V2 ОСХО сделано в России
Место нанесения знака утверждения тина
Место пломбирования

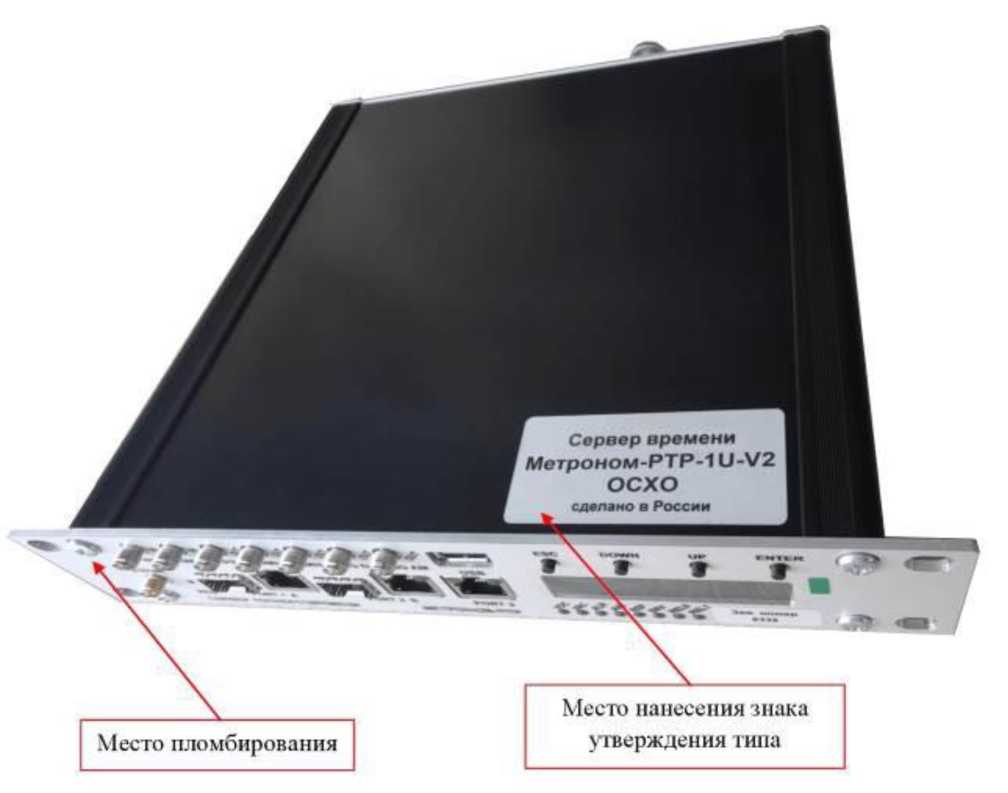

Рисунок 1 - Внешний вид сервера времени Метроном-РТР-Ш-У2 в черном корпусе

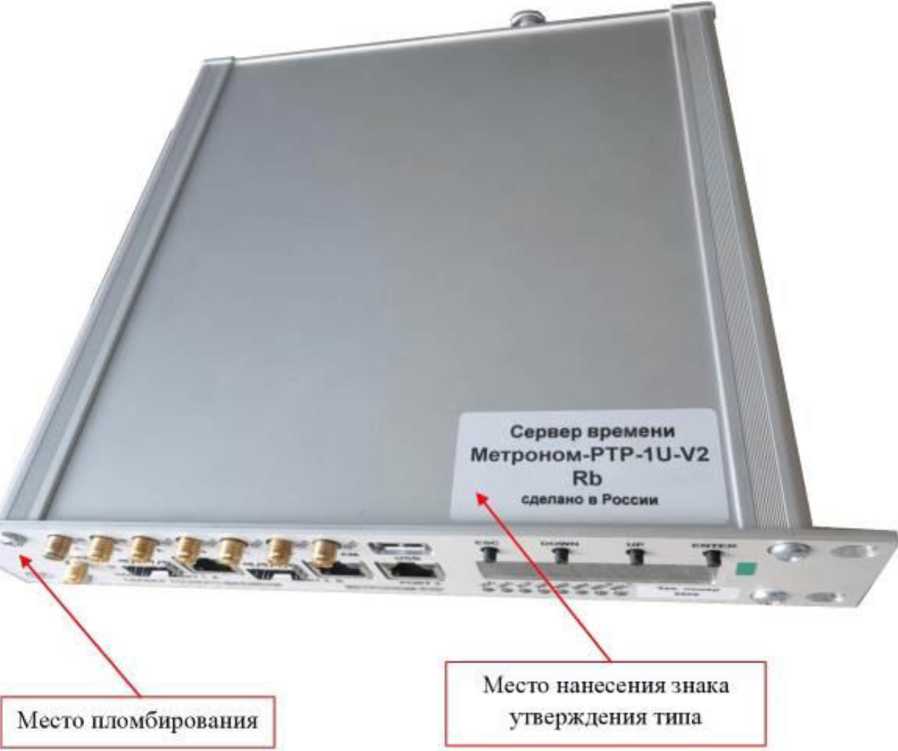

Рисунок 2 - Внешний вид сервера времени Метроном-РТР-Ш-У2 в сером корпусе
Рисунок 3 - Передняя панель сервера времени Метроном-РТР-Ш-У2 с обозначениями разъемов
Место нанесения заводского номера

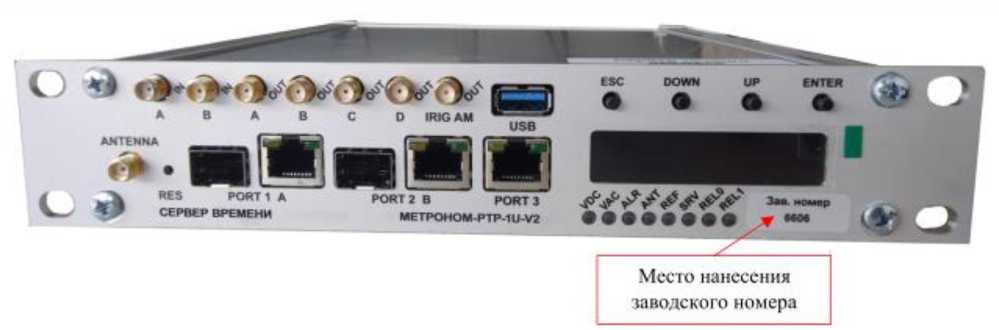

Рисунок 4 - Передняя панель сервера времени Метроном-РТР-Ш-У2 с обозначениями разъемов
Программное обеспечение (ПО) встроенное, с управляющими функциями.
Конструкция серверов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Запись ПО осуществляется в процессе производства. Доступ к внутренним частям серверов, включая процессор, защищен конструкцией серверов и пломбой. Модификация ПО возможна только на предприятии изготовителе.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО серверов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Сервер Метроном |
| Номер версии (идентификационный номер) ПО | Не ниже sw 6.ХХ |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| Алгоритм вычисления идентификатора ПО | - |
| Примечание -ХХ - номер версии метрологически незначимой части встроенного ПО, «ХХ» может принимать целые значения в диапазоне от 0 до 99. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности привязки метки времени (1PPS) относительно шкалы времени UTC(SU) при наличии синхронизации по сигналам ГНСС, нс | ±100 |
| Пределы допускаемой абсолютной погрешности привязки метки времени (1PPS) относительно шкалы времени UTC(SU) при отсутствии синхронизации по сигналам ГНСС в течение 24 часов, мкс: - модификация ОСХО; - модификация Rb. | ±30 ±2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Модификация ОСХО | Модификация Rb | |
| Рабочие условия применения: - температура окружающей среды, °С - относительная влажность, %, не более | от -25 до +50 95 | от -5 до +50 95 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока (основного), В - напряжение постоянного тока (резервного), В | от 115 до 240 от 47 до 63 от 24 до 60 от 24 до 60 | |
| Габаритные размеры сервера, мм, не более: - высота - ширина - длина | 44 240 205 | |
| Масса, кг, не более: | 2 | |
наносится на верхнюю панель сервера в виде наклеиваемой этикетки и/или на руководство по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Сервер времени | Метроном-РТР-Ш-У2 | 1 шт. |
| Комплект монтажный в 19-дюймовую стойку | - | 1 шт. |
| Комплект разъемов питания и реле | - | 1 шт. |
| Кабель сетевой 220В с 3-х полюсной вилкой | - | 1 шт. |
| Антенна ГЛОНАСС/GPS/BeiDou Радиус-50 * | Антенна | 1 шт. |
| Антенный кабель с разъемами * | - | 1 шт. |
| Разрядник грозозащиты * | - | 1 шт. |
| Руководство по эксплуатации | КБМТ.468150.20 РЭ | 1 экз. |
| Паспорт | КБМТ.468150.20 ПС | 1 экз. |
| Примечание -* - поставляется по запросу. Состав и тип уточняется при заказе. | ||
приведены в разделе 5 «Краткая инструкция по работе с сервером» руководства по эксплуатации КБМТ.468150.20 РЭ «Серверы времени Метроном-РТР-Ш-У2. Руководство по эксплуатации».
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Технические условия КБМТ.468150.20 ТУ. Сервер времени Метроном-РТР-Ш-У2.
