| Номер в госреестре | 94463-25 |
| Наименование СИ | Приборы контроля опор контактной сети |
| Обозначение типа СИ | ПК-2 |
| Изготовитель | Общество с ограниченной ответственностью "Специальный Фонд Ремонтных Решений" (ООО "СФРР"), г. Москва |
| Год регистрации | 2025 |
| Срок свидетельства | 27.01.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы контроля опор контактной сети ПК-2 (далее - приборы) предназначены для измерения электрического сопротивления и напряжения постоянного тока.
Приборы выполнены в виде моноблока. На передней панели расположены 8 кнопок управления, клеммы подключения, гнездо зарядного устройства, а так же дисплей e-ink.
Приборы предназначены для оценки опасности электрокоррозионного состояния опор контактной сети железных дорог постоянного и переменного тока.
Принцип действия прибора основан на автоматическом преобразовании электрического сопротивления и напряжения постоянного тока в дискретную форму, затем с помощью цифрового кодирования выводе этого значения в виде чисел на дисплей.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, наклеиваемый на заднюю панель приборов в месте, указанном на рисунке 2.
Общий вид прибора представлен на рисунке 1. Место нанесения заводского номера представлено на рисунке 2. Места пломбирования от несанкционированного доступа и нанесения знака утверждения типа представлены на рисунке 3.

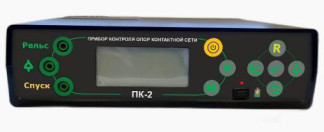

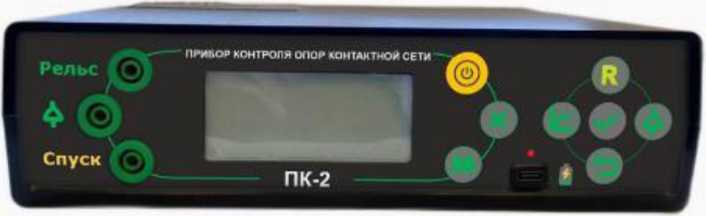

Рисунок 1 - Общий вид приборов контроля опор ПК-2

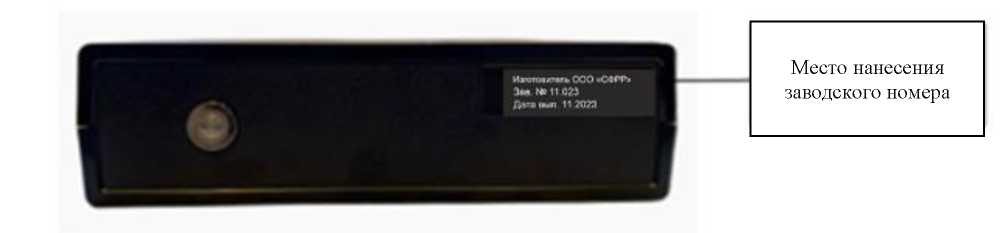

Рисунок 2 - Место нанесения заводского номера

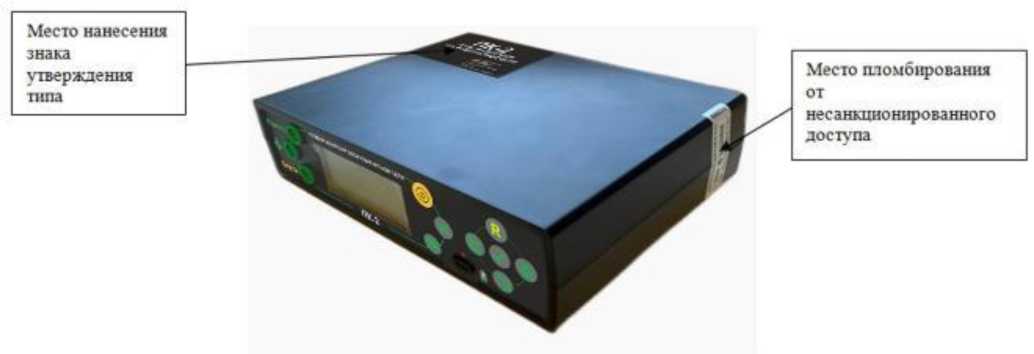

Рисунок 3 - Место пломбирования от несанкционированного доступа и место нанесения знака утверждения типа
Программное обеспечение (далее - ПО) прибора является встроенным. ПО предназначено для измерения, преобразования, обработки и передачи измерительной информации во внешние измерительные системы. ПО установлено в энергонезависимую память, недоступно для изменения в процессе эксплуатации и не может быть считано через какой-либо интерфейс и изменено. Метрологические характеристики прибора нормированы с учетом ПО.
Уровень защиты ПО устройства «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений электрического сопротивления, Ом | от 1,0 до 998000,0 |
| Пределы допускаемой относительной погрешности измерений электрического сопротивления, % | ±2,5 |
| Диапазон измерений напряжения постоянного тока, В | от -500,0 до +500,0 |
| Пределы допускаемой относительной погрешности и измерений напряжения постоянного тока, % | ±2,5 |
Продолжение таблицы 1
| Наименование характеристики | Значение |
| Диапазон воспроизведения напряжения постоянного тока в режиме пробоя защитных устройств, В | от 500 до 1800 |
| Пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока в режиме пробоя защитных устройств, % | ±5 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50 |
| Габаритные размеры, мм, не более | |
| - длина | 226 |
| - ширина | 165 |
| - высота | 60 |
| Масса прибора, кг, не более | 1,5 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +5 до +40 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Время непрерывной работы от автономного источника питания, ч | 8 |
наносится типографским способом на шильдик, наклеиваемый на верхнюю панель прибора в месте, указанном на рисунке 3, и типографским способом на титульный лист руководства по эксплуатации.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор контроля опор контактной сети | ПК-2 | 1 шт. |
| Комплект кабелей подключения к опоре и рельсу | _ | 1 компл. |
| Сетевое зарядное устройство | _ | 1 шт. |
| Руководство по эксплуатации | РЭ 26.51.66-009-50777030-2023 | 1 экз. |
| Транспортная сумка | _ | 1 шт. |
приведены в пункте 2.3 «Использование прибора» руководства по эксплуатации РЭ 26.51.66-009-50777030-2023.
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 30 декабря 2022 г. № 3344 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ»;
Прибор контроля опор контактной сети ПК-2. Технические условия.
ТУ 26.51.66-009-50777030-2023.
