Амперметры цифровые AD, 94277-24

Амперметры цифровые AD (далее - амперметры) предназначены для измерений силы переменного тока в однофазных и трехфазных электрических цепях.

Документы

Описание типа

Карточка СИ

Номер в госреестре	94277-24
Наименование СИ	Амперметры цифровые
Обозначение типа СИ	AD
Изготовитель	Общество с ограниченной ответственностью "Электрорешения" (ООО "Электрорешения"), г. Москва
Год регистрации	2024
Срок свидетельства	27.12.2029
МПИ (интервал между поверками)	4 года
Описание типа	скачать

Назначение

Описание

Принцип действия амперметров основан на аналого-цифровом преобразовании мгновенных значений силы переменного тока в действующие значения с отображением их на светодиодном дисплее. Измеренные значения силы переменного тока соответствуют среднеквадратическим значениям.

Конструктивно амперметры выполнены в пластиковых корпусах с расположением дисплея на лицевой стороне, измерительные клеммы и клеммы питания расположены на задней стороне амперметров. Амперметры выпускаются под торговым знаком EKF. Амперметры в зависимости от модификации могут быть предназначены для монтажа на лицевую панель щита (при наличии окна квадратного сечения) или для крепления на DIN-рейку. Амперметры используются в закрытых помещениях, в электрощитовом оборудовании, на промышленных предприятиях, в общественных и жилых зданиях и сооружениях. Амперметры предназначены для непосредственного или трансформаторного включения.

Амперметры неремонтопригодны, так как имеют неразборный корпус.

Амперметры изготавливаются в модификациях, отличающихся метрологическими и техническими характеристиками.

Структура обозначения модификаций амперметров представлена на рисунке 1.

Заводской номер наносится на маркировочную наклейку, расположенную на задней или боковой стороне амперметров, типографским методом в виде буквенно-цифрового кода.

Общий вид амперметров с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунках 2, 3. Нанесение знака поверки на амперметры не предусмотрено. Пломбирование мест настройки (регулировки) амперметров не предусмотрено.

Х Х. Х. ХХ Х-.

s - компактный корпус (глубина 65 мм); не указывается для обычного корпуса. количество фаз:

1 - однофазный;

______3 - трехфазный._____________________ размер лицевой панели:

72 - 72x72 мм;

96 - 96x96 мм.

или способ крепления:

___________G3 - крепление на DIN-рейку 35 мм.

тип отображения величин:

_________________D - цифровой.______________________ тип прибора:

А - амперметр.

Рисунок 1 - Структура обозначения модификаций амперметров

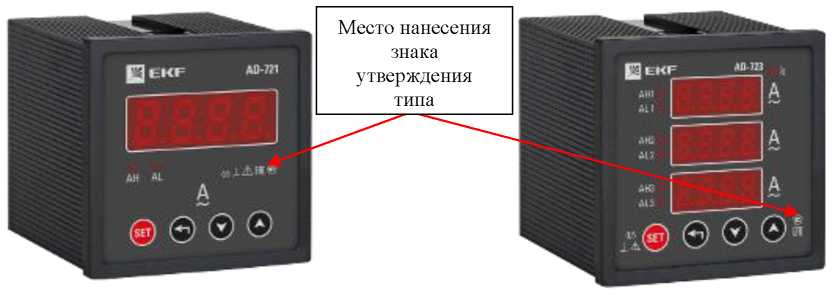

б) модификации AD-723, AD-963, AD-723s, AD-963s

а) модификации AD-721, AD-961, AD-721s, AD-961s

Место нанесения

утверждения типа

в) модификация AD-G31

знака

Bt«r

ввав> ввнв явав.

А-

А~

А-

г) модификация AD-G33

Рисунок 2 - Общий вид амперметров с указанием мест нанесения знака утверждения типа

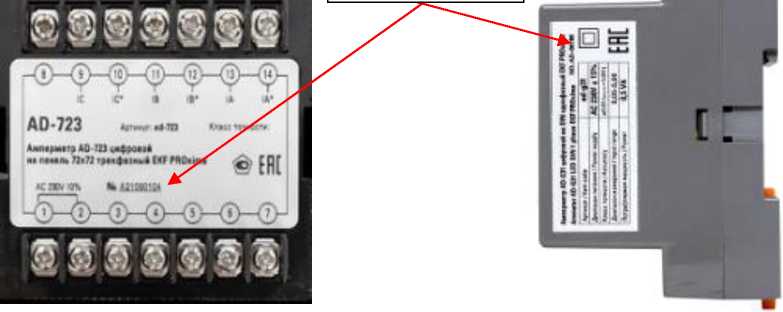

Место нанесения знака заводского номера

а) задняя сторона модификаций AD-721, AD-961, AD-721s, AD-961s AD-723, AD-963, AD-723s, AD-963s

б) боковая сторона модификаций AD-G31, AD-G33

Рисунок 3 - Общий вид амперметров с указанием мест нанесения заводского номера

Программное обеспечение

Амперметры имеют встроенное программное обеспечение (далее - ПО).

Конструкция амперметров исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.

Встроенное ПО является метрологически значимым. Метрологически значимое встроенное ПО загружается в микропроцессор амперметра на производстве. Возможность доступа к встроенному ПО через внешние интерфейсы отсутствует.

Метрологические характеристики амперметров нормированы с учетом влияния встроенного ПО.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные встроенного ПО амперметров приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	MeterConfigDA103.07
Номер версии (идентификационный номер ПО)	1.114.AMFsP.003-07.ver 6
Цифровой идентификатор ПО	-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений силы переменного тока, А	от 0,05 до 5,00
Пределы допускаемой абсолютной погрешности измерений силы переменного тока, А	±(0,03-1действ + 0,001)
Диапазон значений частоты переменного тока, Гц	от 45 до 65
Номинальное рабочее напряжение переменного тока, В	400
Диапазон показаний силы переменного тока при подключении через внешний трансформатор (программируемый коэффициент трансформации), А	от 0,05 до 49995 (от 1 до 9999)
Примечание - Iдейств - измеренное значение силы переменного тока, А.

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Напряжение питания переменного тока при частоте переменного тока 50 Гц, В	от 207 до 253 (номинальное значение 230)
Потребляемая мощность, ВА, не более	6,5
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °C, %	от 0 до +50 до 85
Степень защиты по ГОСТ 14254-2015: - для корпуса - для клемм	IP52 IP20

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка до отказа, ч	110000
Средний срок службы, лет	10

Таблица 5 - Габаритные размеры и масса

Наименование характеристики	Модификация
Наименование характеристики	AD-721, AD-723	AD-961, AD-963	AD-721S, AD-723S	AD-961S, AD-963s	AD-G31	AD-G33
Габаритные размеры лицевой панели (ширинахвысота), мм, не более	72x72	96x96	72x72	96x96	36x88	72x88
Габаритные размеры (ширинахвысотахглубина), мм, не более	72х72х80	96x96x80	72x72x65	96x96x65	36x88x60	72x88x60
Масса, кг, не более	0,36		0,18	0,2	0,2	0,3

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на лицевую сторону амперметра любым технологическим способом.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Амперметр цифровой*	AD	1 шт.
Паспорт	-	1 экз.
Крепеж	-	1 компл.
Упаковочная коробка	-	1 шт.
* Модификация в зависимости от заказа.

Сведения о методиках (методах) измерений приведены в п. 10.2 паспорта.

Нормативные документы

Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц»;

ТУ 265143-014-52681400-2018 «Амперметры цифровые AD. Технические условия».
