| Номер в госреестре | 94231-24 |
| Наименование СИ | Тележки весоповерочные разборные |
| Обозначение типа СИ | ТВР-2000 |
| Изготовитель | Общество с ограниченной ответственностью "Промконструкция" (ООО "Промконструкция"), г. Челябинск |
| Год регистрации | 2024 |
| Срок свидетельства | 24.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тележки весоповерочные разборные ТВР-2000 (далее по тексту - тележки) предназначены для хранения и передачи единицы массы в качестве средства измерений по Государственной поверочной схеме для средств измерений массы, для воспроизведения статической нагрузки, эквивалентной действию гирь класса точности М1 по ГОСТ OIML R 1111-2009, на поверяемых вагонных весах, а также для перемещения эталонных гирь при проведении процедуры поверки вагонных весов.
Принцип действия тележек основан на пропорциональности ее массы, воздействующей на рельсы железнодорожных весов, на которых она установлена.
Конструктивно тележки состоят из двух платформ: грузовой и приводной, соединенных между собой болтами с гайками. Грузовая платформа покрыта настилом, на котором установлены устройства, обеспечивающие устойчивое положение эталонных гирь на тележке при ее перемещении. Приводная платформа опирается на четыре колеса, два из которых являются приводными, а два холостыми. Мотор-редуктор соединён с ходовой осью при помощи муфт.
Для точной подгонки массы грузовой и приводной платформ предусмотрены подгоночные полости. На грузовой платформе закреплен шкаф управления, от которого кабелем подается питание на мотор-редуктор. Управление перемещением тележки по рельсам производится от выносного пульта. Электропитание тележки производится от внешней электросети или от мобильного источника питания.
Тележка может входить в состав весоповерочного комплекса, который будет являться источником питания.
Заводской номер в цифровом формате наносится типографским способом в паспорт, на маркировочную табличку, размещаемую на тележке, а также на болтовые соединения, необходимые для крепления грузовой и приводной платформ.

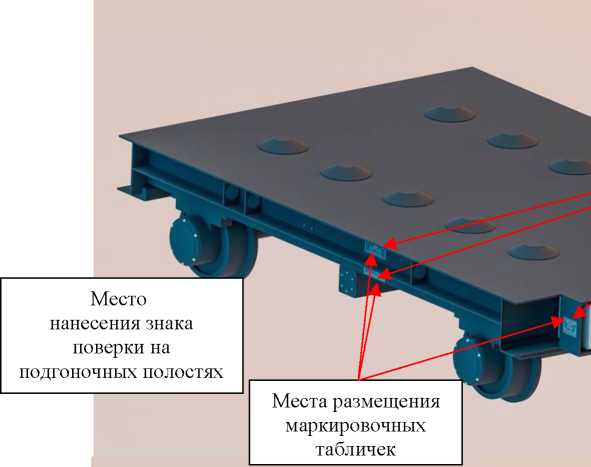

Общий вид средства измерений с указанием мест нанесения заводского номера, знака утверждения типа, знака поверки представлен на рисунке 1.
Место
нанесения заводского номера и знака утверждения типа
Место нанесения заводского номера и знака утверждения типа
Место нанесения знака поверки на подгоночных полостях
Места размещения маркировочных табличек

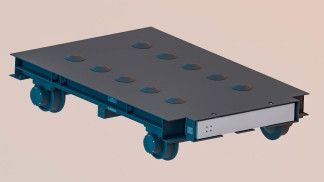

Рисунок 1 - Общий вид тележек

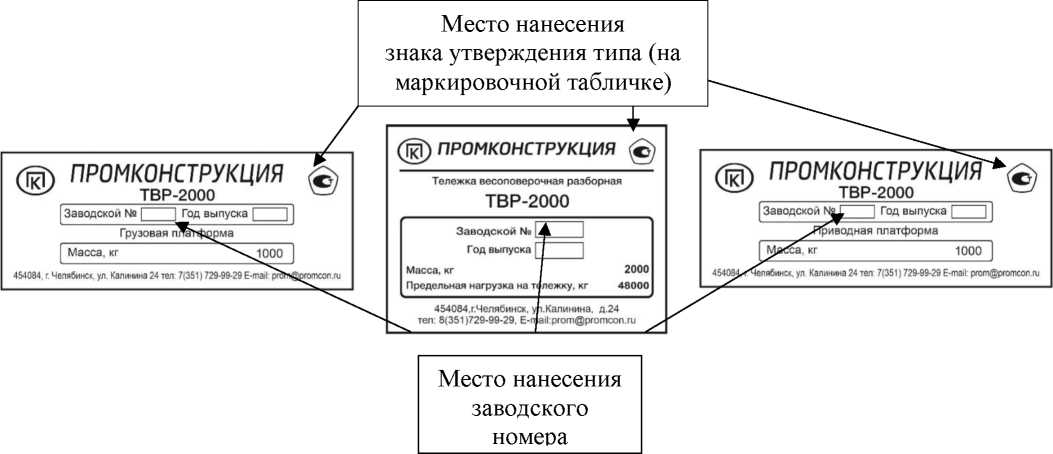

Рисунок 2 - Общий вид маркировочной таблички
Метрологические и основные технические характеристики тележек представлены в таблицах 1 и 2 соответственно.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение массы тележки, кг | 2000 |
| Номинальное значение массы платформы грузовой, кг | 1000 |
| Номинальное значение массы платформы приводной, кг | 1000 |
| Пределы допускаемой абсолютной погрешности грузовой платформы, мг | ±50000 |
| Пределы допускаемой абсолютной погрешности приводной платформы, мг | ±50000 |
| Пределы допускаемой абсолютной погрешности тележки, мг | ±100000 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания переменного тока, В | от 198 до 242; от 342 до 418 |
| Частота питающей сети, Гц | от 49 до 51 |
| Потребляемая мощность, кВ^А, не более | 8,0 |
| Габаритные размеры, мм, не более | |
| - длина | 4000 |
| - ширина | 2500 |
| - высота | 900 |
| Условия эксплуатации - температура окружающей среды, °С | от -40 до +50 |
наносится на маркировочную табличку, размещаемую на тележке, методом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тележка весоповерочная разборная | ТВР-2000 | 1 шт. |
| Кабель питания | - | 1 шт. |
| Кабель управления с пультом | - | 1 шт. |
| Руководство по эксплуатации | ГПМР.404411-00.00 РЭ | 1 экз. |
| Паспорт | - | 1 экз. |
приведены в разделе «Использование по назначению» руководства по эксплуатации ГПМР.404411-00.00 РЭ.
Государственная поверочная схема для средств измерений массы, утвержденная приказом Росстандарта от 4 июля 2022 г. № 1622;
ГПМР.404411-00.00 ТУ «Тележка весоповерочная разборная ТВР-2000. Технические условия».
