| Номер в госреестре | 94152-24 |
| Наименование СИ | Головки измерительные цифровые |
| Обозначение типа СИ | Werka |
| Изготовитель | Werka Co., Ltd, КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 23.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Головки измерительные цифровые Werka (далее - головки) предназначены для абсолютных и относительных измерений линейных размеров, определения отклонений формы и взаимного расположения поверхностей.
Головки конструктивно состоят из измерительного стержня, цилиндрического корпуса со встроенным передаточным механизмом и цифрового отсчетного устройства. В корпусе головок находятся кнопки включения/выключения (OFF/ON), установки нуля (ZERO), функций (DATA) и кнопки «Н», «М» у головок с возможностью передачи данных по Bluetooth. Питание головок осуществляется от встроенного перезаряжаемого аккумулятора.
Принцип действия головок основан на преобразовании линейного перемещения измерительного стержня, осуществляемого параллельно шкале, в пропорциональные изменения напряжения в электрической схеме блока индикации с последующим выводом результатов перемещений измерительного стержня на дисплей цифрового отсчетного устройства.
Головки выпускаются с различными метрологическими и техническими характеристиками согласно таблицам 1 и 2.
Заводской номер имеет буквенно-цифровой формат и наносится типографским методом на оборотную сторону корпуса головки, логотип изготовителя указан на лицевой стороне корпуса головки.

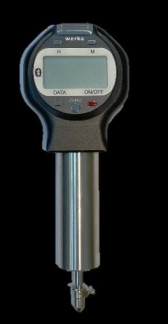

Общий вид головок представлен на рисунке 1.

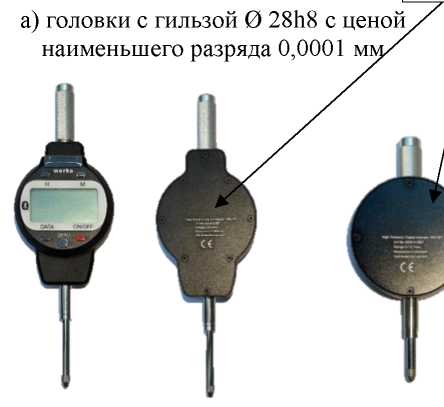

Место
нанесения заводского номера
а) головки с гильзой 0 28h8 с ценой наименьшего разряда 0,0001 мм/
в) головки с гильзой г) головки с гильзой 0 8h6, д) головки с гильзой
0 8h6, диапазон измерений диапазон измерений 0 8h6 (0 28h8), диапазон
от 0 до 25,4 мм от 0 до 12,7 мм измерений от 0 до 50,8 мм
Рисунок 1 - Общий вид головок с указанием расположения заводского номера
Пломбирование головок не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Головки имеют встроенное программное обеспечение, которое записывается в энергонезависимую память головки при выпуске из производства и не может быть изменено в процессе эксплуатации. Идентификация ПО не предусмотрена. Конструкция средства измерений (СИ) исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для исполнений | ||||
| с гильзой 0 28h8 | с гильзой 0 8h6 | с гильзой 0 8h6 (0 28h8) | |||
| Диапазон измерений длины, мм | от 0 до 5 | от 0 до 12,7 | от 0 до 25,4 | от 0 до 50,8 | |
| Цена единицы наименьшего разряда, мм | 0,0001 | 0,0002 | 0,0005 | ||
| Пределы допускаемой абсолютной погрешности измерений длины, мм | ±0,0005 | ±0,0014 | ±0,003 | ||
| Вариация показаний, мм, не более | 0,0002 | 0,0006 | 0,0015 | ||
| Размах показаний, мм, не более | 0,0002 | 0,0006 | 0,0015 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение для исполнений | |||
| с гильзой 0 28h8 | с гильзой 0 8h6 | с гильзой 0 8h6(0 28h8) | ||
| Измерительное усилие, Н | от 0,5 до 1,5 | от 1,0 до 3,0 | ||
| Присоединительный диаметр опорной гильзы, мм | 28-0,033 | 8-0,009 | 8-0,009 (28-0,033) | |
| Габаритные размеры, мм, не более: - высота головки - ширина головки - толщина головки | 195 72 55 | 130 63 35 | 195 63 38 | 265 72 48 |
| Масса, кг, не более | 1,0 | 0,5 | 0,7 | 1,0 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более | от +15 до +25 80 | |||
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность
| Наименование | Обозначение | Количество |
| Головка измерительная цифровая | Werka | 1 шт. |
| Футляр | - | 1 шт. |
| Адаптер и переходник | - | 1 компл. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз.* |
| * Поставляется один экземпляр в один адрес | ||
приведены в разделе 7 «Использование по назначению» Руководства по эксплуатации.
Головки измерительные цифровые Werka. Стандарт предприятия;
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».
