| Номер в госреестре | 94044-24 |
| Наименование СИ | Устройства зарядно-разрядные |
| Обозначение типа СИ | ЗРУ-30Л |
| Изготовитель | Акционерное общество "ЛазерСервис" (АО "ЛазерСервис"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 11.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства зарядно-разрядные ЗРУ-30Л (далее - ЗРУ) предназначены для измерений напряжения и силы постоянного тока.
ЗРУ представляют собой комплексное изделие, состоящее из электрически связанных между собой компонентов: устройства зарядного УЗ-30, с возможностью подключения к ПК, блока нагрузки БН-10 и комплекта жгутов.
УЗ-30 и БН-10 выполнены в виде стационарных моноблоков в металлическом корпусе черного цвета, размещенных в рэк-кейсах, с возможностью монтажа в стойку. На передней панели УЗ-30 расположены тумблеры режимов работы, индикаторы режимов работы и сигнализации, органы управления, устройство индикации для отображения команд и параметров. На задней панели ЗРУ расположены: разъем сетевого питания, разъем для подключения УЗ-30 к БН-10, разъем для подключения к литий-ионной аккумуляторной батареи (далее -ЛИАБ), USB-разъем для подключения к ПК.
Принцип действия ЗРУ основан на формировании тока заряда и обеспечении тока разряда ЛИАБ с дальнейшим контролем силы постоянного тока и напряжения в режиме заряда (разряда).
Нанесение знака поверки на ЗРУ не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится методом ударно-точечной маркировки на шильдик, крепящийся на лицевую панель ЗРУ с помощью заклепочного соединения, и имеет цифровое обозначение в виде арабских цифр.
Общий вид средства измерений и место нанесения заводского номера представлены на рисунке 1, схема пломбирования от несанкционированного доступа представлена на рисунке 2.
Место нанесения заводского номера

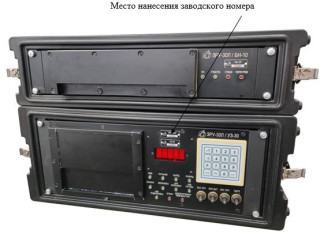

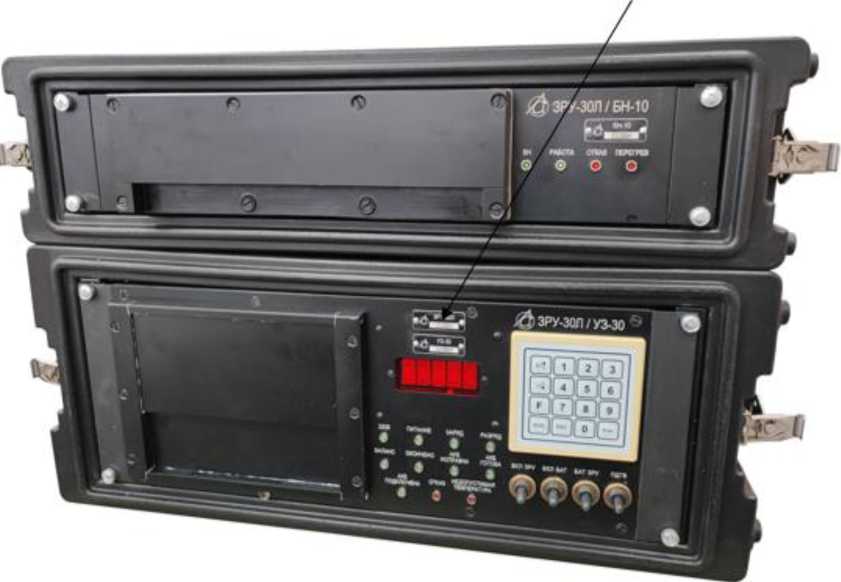

Рисунок 1 - Общий вид ЗРУ и место нанесения заводского номера
Место нанесения пломбы ОТК

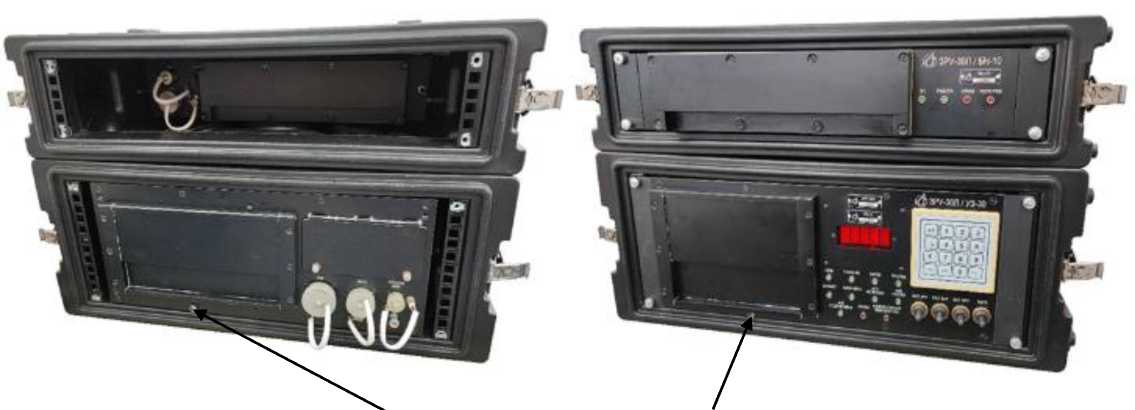

Рисунок 2 - Схема пломбирования от несанкционированного доступа
Для предотвращения несанкционированного доступа к внутренним частям ЗРУ предусмотрена пломбировка винтов крепления корпуса на передней и задней панелях путем заполнения пломбировочных чашек битумной мастикой со штампом ОТК.
Управление режимами работы и настройками ЗРУ осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО |
| Номер версии (идентификационный номер ПО), не ниже | 1.2.2(3) |
| Цифровой идентификатор ПО | ЕАС8ЕЕ24 |
| Алгоритм вычисления цифрового идентификатора ПО | Сумма |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения силы постоянного тока в режиме заряда, А | от 3 до 30 |
| Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока в режиме заряда, А | ±(0,01-1+0,1) |
| Диапазон установки силы постоянного тока в режиме заряда, А | от 3 до 10 |
| Пределы допускаемой абсолютной погрешности установки силы постоянного тока в режиме разряда, А | ±(0,01-1+0,1) |
| Дискретность воспроизведения силы постоянного тока в режиме заряда (разряда), А | 0,1 |
| Диапазон измерений напряжения постоянного тока в режиме заряда (разряда) ЛИАБ, В | от 16 до 31 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока ЛИАБ, мВ | ±100 |
| Диапазон воспроизведения (измерений) напряжения постоянного тока в режиме заряда (разряда) для аккумулятора ЛИАБ, В | от 2,7 до 4,2 |
| Пределы допускаемой абсолютной погрешности воспроизведения (измерений) напряжения постоянного тока в режиме заряда (разряда) для аккумулятора ЛИАБ, мВ | ±20 |
| Примечание: I - установленное значение силы тока, А | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50 |
| Габаритные размеры (длинахширинах высота), мм, не более - устройство зарядное УЗ-ЗО - блок нагрузки БН-10 | 480x482x177 296x482x88 |
| Масса, не более, кг: - устройство зарядное УЗ-ЗО - блок нагрузки БН-10 | 19,2 8,0 |
Продолжение таблицы 3
| 1 | 2 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от -10 до +50 от 20 до 98 |
наносится типографским способом на титульный лист паспорта.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Зарядно-разрядное устройство | ЗРУ-30Л | 1 |
| Составные части изделия: Устройство зарядное УЗ-ЗО Блок нагрузки БН-10 Рэк-кейс 2U полноразмерный Рэк-кейс 4U полноразмерный Программное обеспечениеПО ЗРУ-30Л* Жгут Ж002-001 Жгут Ж002-002 Жгут Ж002-00З Жгут Ж002-004 Перемычка Кр4Кр4-2000 | ЛСГК.436617.001 ЛСГК.566111.004 арт. RC-2U-F-BL арт. RC-4U-F-BL ЛСГК.00204-01 МН ЛСГК.685624.139 ЛСГК.685624.140 ЛСГК.685621.292 ЛСГК.685621.293 ЛСГК.685621.202-07 | |
| 1 | ||
| 1 | ||
| 1 | ||
| 1 | ||
| 1 | ||
| 1 | ||
| 1 | ||
| 1 | ||
| 1 | ||
| 2 | ||
| Блок УП ЗРУ-30Л Комплект запасных частей, инструмента и принадлежностей согласно ЛСГК.421457.002 ЗИ | 1 | |
| _ | 1 | |
| Комплект эксплуатационной документации согласно ведомости ЛСГК.421457.002 ВЭ | _ | 1 |
| Руководство по эксплуатации | ЛСГК.421457.002 РЭ | 1 |
| Паспорт | ЛСГК.421457.002 ПС | 1 |
Примечание:
* - На ЛСГК.00204-01 12 01 МН
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации ЛСГК.421457.002 РЭ.
Приказ Росстандарта от 28 июля 2023 г. №1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ЛСГК.421457.002 ТУ «Устройство зарядно-разрядное ЗРУ-30Л. Технические условия».
