| Номер в госреестре | 93804-24 |
| Наименование СИ | Измерители вибрации и линейных перемещений |
| Обозначение типа СИ | ИЛП-2-4 |
| Изготовитель | Общество с ограниченной ответственностью "Торговый дом "Технекон" (ООО "ТД "Технекон"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 15.11.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители вибрации и линейных перемещений ИЛП-2-4 (далее измерители) предназначены для бесконтактного измерения относительного перемещения ротора в радиальном и/или осевом направлениях, в том числе относительного перемещения (зазора, сдвига), виброперемещения, а также частоты вращения валов.
Принцип действия измерителей основан на преобразовании измеряемого линейного перемещения, виброперемещения, а также частоты вращения в электрический сигнал.
Измерители состоят из блока датчиков и одного или двух драйверов РМТ-120-4, если в состав измерителя ИЛП-2-4 входят датчики оборотов, то так же должен входить формирователь развязывающий ФР-04-5.
В блоках датчиков с индуктивным принципом при взаимодействии с объектом контроля (ротором), изменяется индуктивность катушек блока датчиков. Драйвер PMT-120-4 возбуждает катушки блока датчиков сигналом напряжения переменной частоты. При этом амплитуда измеренного сигнала зависит от расстояния между катушками блока датчиков и объектом контроля. Драйвер формирует напряжение, пропорциональное расстоянию до объекта контроля. Используемое преобразование позволяет проводить измерения как относительного положения (зазора, сдвига) контролируемого объекта, так и динамическую составляющую его положения - виброперемещение.
Драйвер РМТ-120-4 формирует непрерывный выходной сигнал напряжения, пропорциональный значению относительного перемещения контролируемого объекта. Драйвер имеет два независимых канала, сигналы с которых подаются на внешнее устройство. Для блока датчиков радиально-осевого используется два драйвера РМТ-120-4.
Питание драйвера РМТ-120-4 осуществляется от источника постоянного тока напряжением от 20 до 30 В.
В основе работы чувствительного элемента измерений оборотов лежит магнитомодуляционный принцип. При прохождении метки, расположенной на контролируемом вращающемся валу вблизи чувствительного элемента датчика оборотов, подключенного к ФР-04-5, формируется логический сигнал с частотой импульсов пропорциональный количеству меток и частоте вращения вала.
Питание ФР-04-5 осуществляется от источника постоянного тока напряжением от 20 до 30 В.
Структура обозначения блока датчиков:
| БДИ | - ААА | / | ББ | - ВВВ | - ГГ | / | Д | / | Е | / | ЖЖ |
где:
• ААА - внешний диаметр блока датчиков (от 200 до 650 мм);
• ББ - толщина блока датчиков (от 20 до 80 мм);
• ВВВ - внешний диаметр втулки ротора (от 80 до 400 мм);
• ГГ - тип блока датчиков (Р - радиальный, РО - радиально-осевой, О - осевой,
Ф - только обороты);
• Д - принцип работы блока датчиков (А - для роторной алюминиевой втулки, И - индуктивный);
• Е - материал блока датчиков (А - алюминиевый сплав, Н - нержавеющая сталь);
• ЖЖ - количество и тип датчиков оборотов (0 - без датчика; первая буква -количество датчиков; вторая буква - тип датчика: В - вихретоковый, И - индукционный, П -переключатель).
Структура обозначения драйвера РМТ-120-4:
| РМТ-120-4. | А. | Б. | В. | Г |
где:
• А - версия (от 1 до 5);
• Б - тип втулки (1 - электротехническая сталь, 2 - алюминиевый сплав);
• В - тип блока датчиков (1 - радиальный, 2 - осевой);
• Г - коэффициент кратности чувствительности (от 2 до 20).
Драйвер PMT-120-4 предназначен для подключения блоков датчиков.
Формирователь развязывающий ФР-04-5 предназначен для подключения датчиков оборотов в составе блока датчиков.
Модель блока датчиков в буквенно-цифровом формате и заводской номер измерителя в цифровом формате наносится на корпус блока датчиков методом наклейки / гравировки или на кабель блока датчиков.
Модель и заводской номер драйверов в буквенно-цифровом формате наносится на корпус методом наклейки или гравировки.
Модель и заводской номер формирователя развязывающего в буквенно-цифровом формате наносится на корпус методом наклейки или гравировки.
Структурная схема измерителя вибрации и линейных перемещений ИЛП-2-4 приведена на рисунке 1.
Внешние виды блока датчиков, драйвера РМТ-120-4 и формирователя развязывающего ФР-04-5 приведены на рисунках (см. Рисунок 2, Рисунок 3 и Рисунок 4 соответственно).

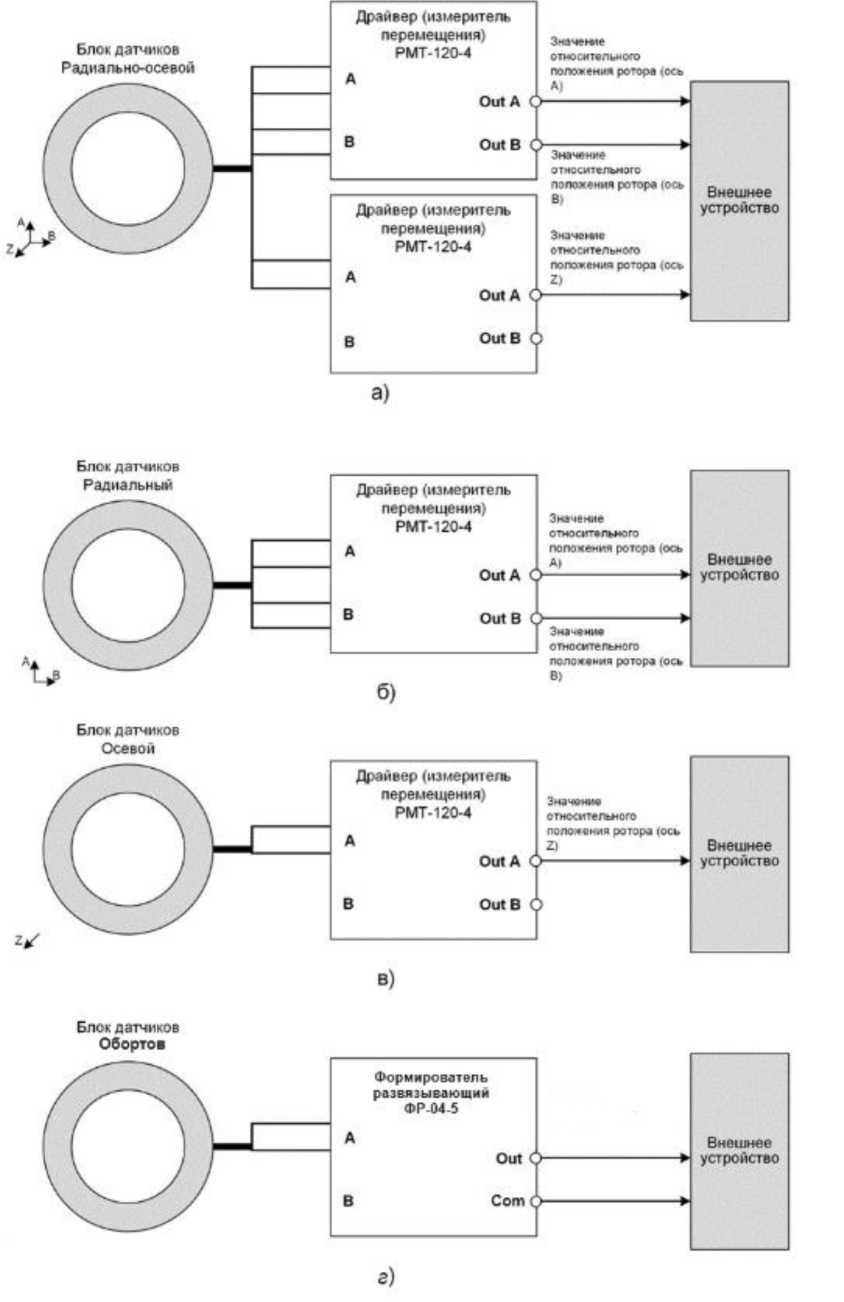

Рисунок 1 - Структурная схема измерителя вибрации и линейных перемещений ИЛП-2-4: а) - в режиме трехканальных измерений; б) - в режиме двухканальных измерений; в) - в режиме одноканальных измерений; г) - для измерений частоты вращения
Место нанесения заводского номера измерителя ИЛП-2-4

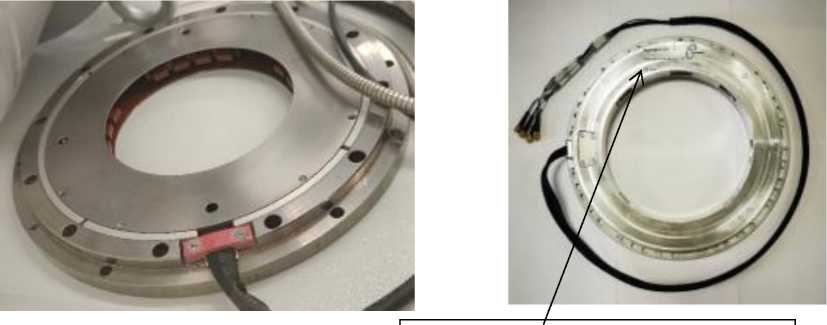

Рисунок 2 - Внешний вид блока датчиков с индуктивным принципом действия

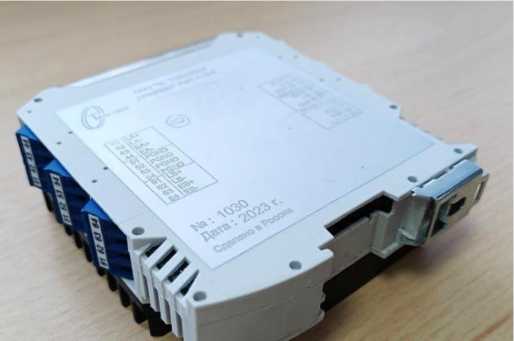

Рисунок 3 - Внешний вид драйвера PMT-120-4

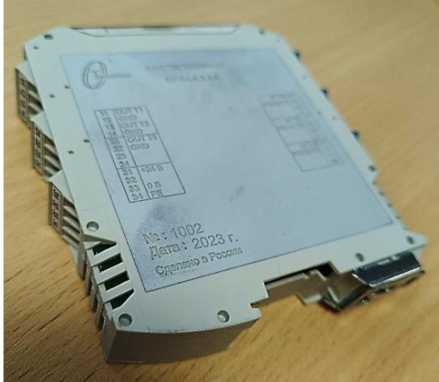

Рисунок 4 - Внешний вид формирователя развязывающего ФР-04-5
В процессе эксплуатации измерителей не предусматривается внешних механических или электронных регулировок. Пломбирование средства измерений не производится. Нанесение знака поверки на измерители не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений относительного перемещения (зазора, сдвига), мкм | от -1000 до 1000 от -500 до 500 от -300 до 300 |
| Пределы допускаемой основной приведенной погрешности измерений относительного перемещения (зазора, сдвига), % | ±3,5 |
| Диапазоны рабочих частот, Гц | от 5 до 1000 от 5 до 500 от 5 до 250 |
| Диапазоны измерений размаха виброперемещения, мкм | от 10 до 1000 от 10 до 500 от 10 до 250 |
| Пределы допускаемой основной относительной погрешности измерений виброперемещения на базовой частоте 40 Гц, % | ±5 |
| Пределы допускаемой основной относительной погрешности измерений виброперемещения в диапазоне рабочих частот, % | ±10 |
| Диапазон измерений частоты вращения, об/мин | от 60 до 30000 от 60 до 18000 |
| Пределы допускаемой основной относительной погрешности измерений частоты вращения, % | ±0,5 |
| Пределы допускаемой дополнительной относительной погрешности измерений относительного перемещения, виброперемещения и частоты вращения, вызванной изменением температуры окружающей среды от нормальных условий измерений, %/°C | ±0,05 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
| Условия эксплуатации: - блок датчиков, °С - драйвер PMT-120-4 - формирователь ФР-04-5 | от -60 до +150 от -40 до +55 от -40 до +55 |
| Габаритные размеры, мм, не более: - для блока датчиков (диаметрхвысота) - драйвер PMT-120-4 (длинахвысотахширина) - формирователь ФР-04-5 (длинахвысотахширина) | 650x80 120x120x40 120x120x25 |
| Масса, кг, не более - для блока датчиков - драйвер PMT-120-4 - формирователь ФР-04-5 | 40 0,5 0,3 |
наносится на титульный лист руководства по эксплуатации методом печати или наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Измеритель вибрации и линейных перемещений ИЛП-2-4 в составе: - блок датчиков - драйвер - формирователь (опционально) | БДИ РМТ-120-4 ФР-04-5 | 1 шт. 1-2 шт. 1 шт | Модель БДИ поставляется по согласованию с заказчиком |
| Паспорт | 1 экз. | ||
| Руководство по эксплуатации | 1 шт. | ||
| Методика поверки | 1 экз. |
приведены в руководстве по эксплуатации «Измерители вибрации и линейных перемещений ИЛП-2-4», раздел 1.5 «Устройство и работа».
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Росстандарта от 1 сентября 2022 г. № 2183 «Об утверждении государственной поверочной схемы для средств измерений угловой скорости и частоты вращения».
| Зарегистрировано поверок | 12 |
| Поверителей | 1 |
| Актуальность данных | 08.07.2025 |
