| Номер в госреестре | 93782-24 |
| Наименование СИ | Скобы с отсчетным устройством ЧИЗ |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Optim Consult International Co. Ltd., КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 15.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Скобы с отсчетным устройством ЧИЗ (далее по тексту скобы) предназначены для измерений наружных линейных размеров деталей относительным методом.
Принцип действия основан на измерении разности показаний по отсчетному устройству между начальным (нулевым) показанием и показанием при установке измеряемой детали. Начальный (нулевой) отсчет осуществляется по мерам длины концевым плоскопараллельным, устанавливаемым между измерительными поверхностями скобы.
Скобы состоят из корпуса, встроенного отсчетного устройства, переставной пятки со стопорным устройством, подвижной пятки, механизма отвода подвижной пятки, теплоизоляционных накладок, а также могут быть оснащены регулируемым упором и указателями пределов допуска.
Переставная пятка представляет собой микропару и перемещается вдоль линии измерения при помощи специальной гайки. Подвижная пятка под действием измерительного усилия также перемещается вдоль линии измерения. Величина этого перемещения измеряется с помощью отсчетного устройства.
Скобы изготавливаются следующих моделей:
- СР - рычажные, со встроенным в корпус отсчетным устройством;
- СРП - рычажные, повышенной точности, со встроенным в корпус отсчетным устройством.
Скобы изготавливаются в исполнениях 1 и 2, отличающиеся между собой пределами допускаемой погрешности.
Скобы отличаются между собой внешним видом, метрологическими и техническими характеристиками.
Товарный знак -------1 наносится на паспорт скоб типографским методом, на
встроенное отсчетное устройство или теплоизоляционную накладку краской.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на теплоизоляционную накладку или микрометрический винт краской или лазерной маркировкой в местах, указанных на рисунках 10-13.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид скоб указан на рисунках 1 - 9.
Пломбирование скоб от несанкционированного доступа не предусмотрено.

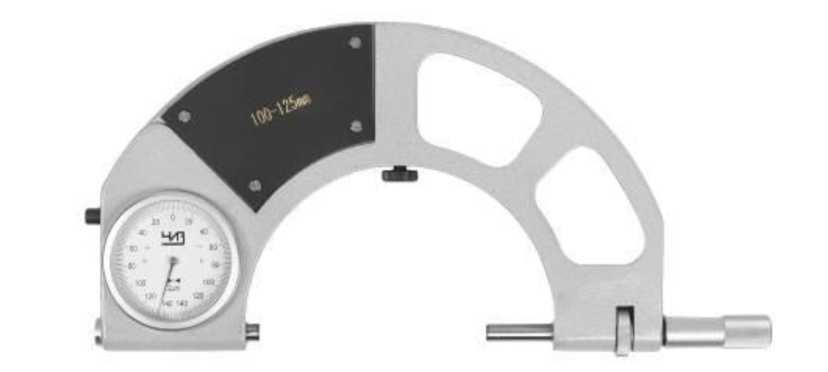

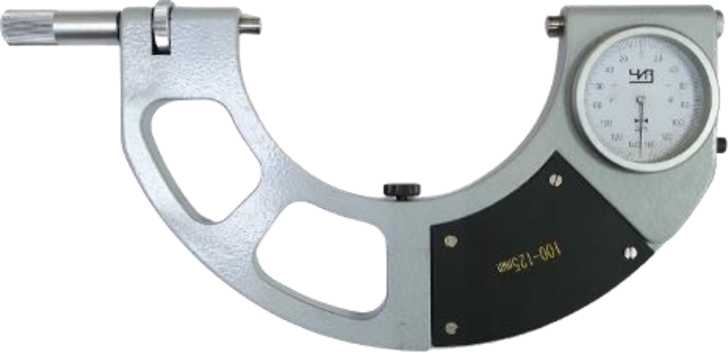

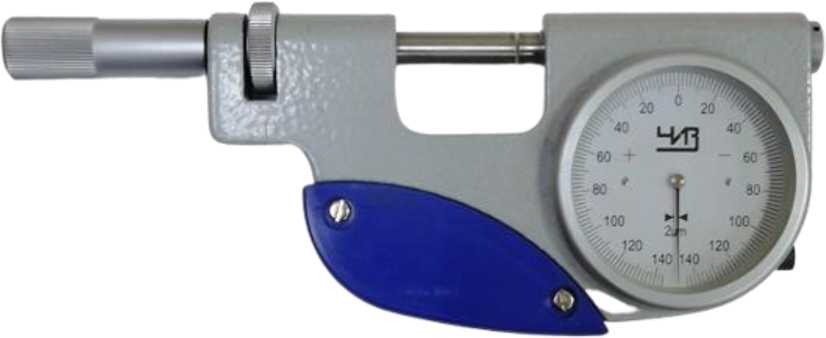

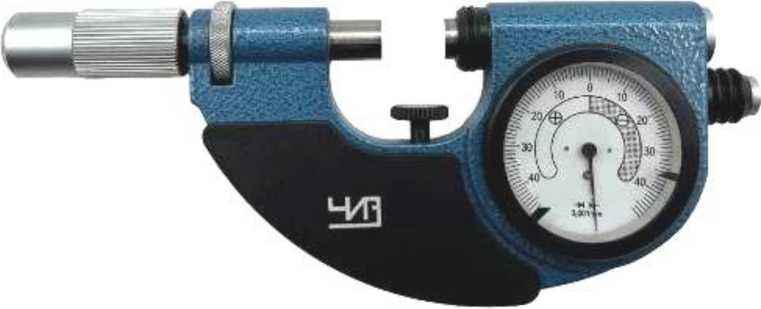

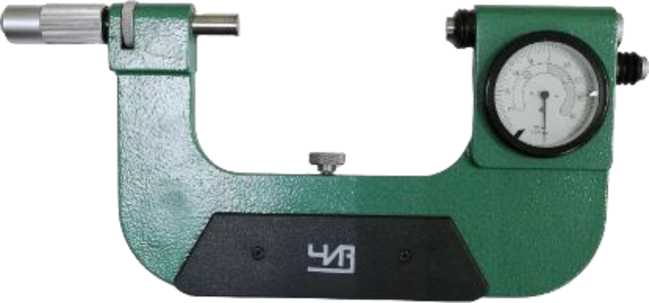

Рисунок 1 - Общий вид скоб модели СР
Рисунок 2 - Общий вид скоб модели СР
Рисунок 3 - Общий вид скоб модели СР

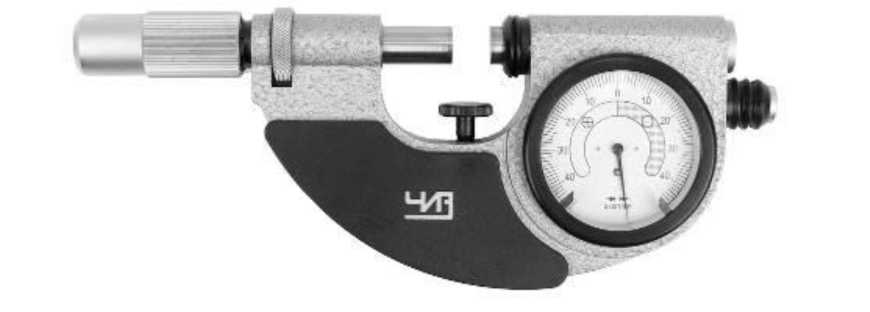

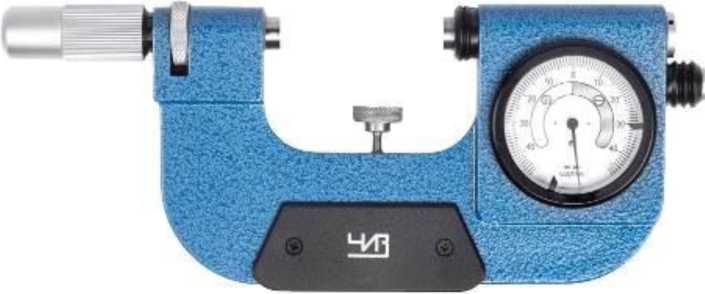

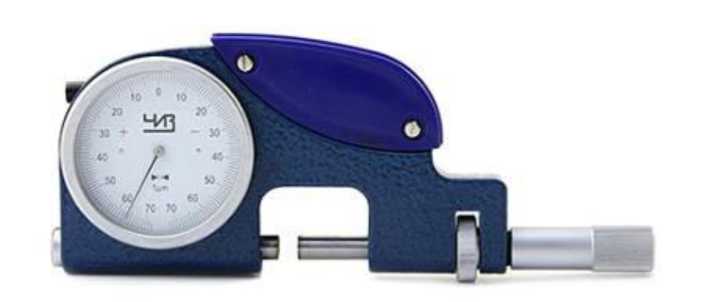

Рисунок 4 - Общий вид скоб модели СРП
Рисунок 5 - Общий вид скоб модели СРП
Рисунок 6 - Общий вид скоб модели СРП
Рисунок 7 - Общий вид скоб модели СРП
Рисунок 8 - Общий вид скоб модели СРП
Рисунок 9 - Общий вид скоб модели СРП

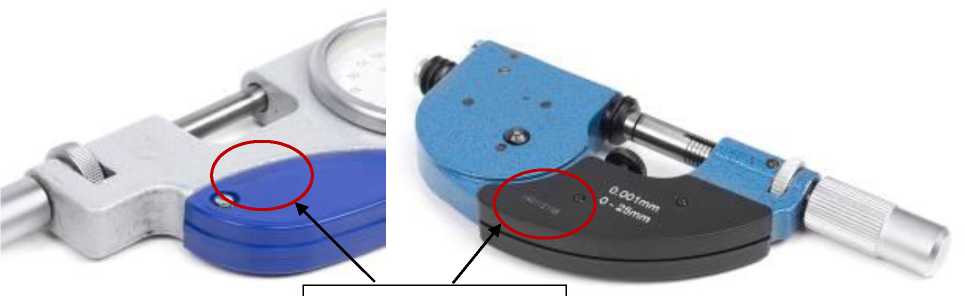

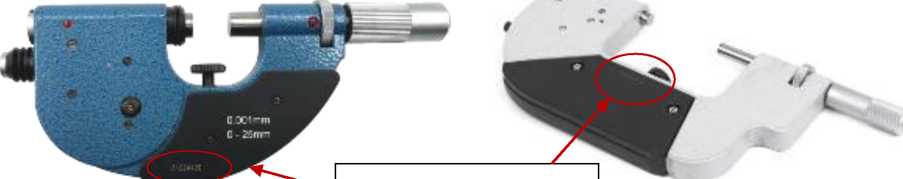

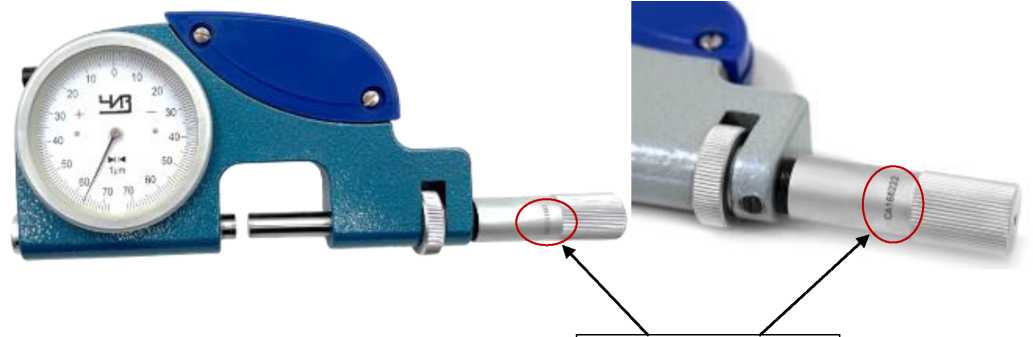

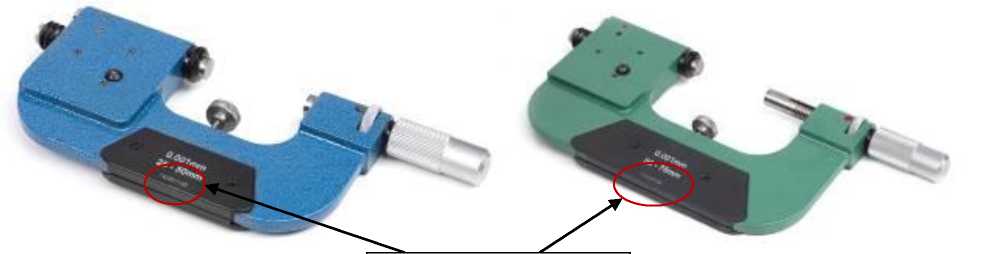

Место нанесения заводского номера
Рисунок 10 - Места нанесений заводского номера
Место нанесения заводского номера
Рисунок 11 - Места нанесений заводского номера
Место нанесения заводского номера
Рисунок 12 - Места нанесений заводского номера
Место нанесения заводского номера
Рисунок 13 - Места нанесений заводского номера
Таблица 1 - Диапазон измерений скобы, цена деления и диапазон показаний отсчетного
устройства, измерительное усилие скобы и его колебание
| Модель | Диапазон измерений скобы, мм | Отсчетное устройство | Измерительное усилие, Н | Колебание измерительного усилия, Н, не более | |
| Цена деления, мм | Диапазон показаний, мм | ||||
| СР | от 0 до 25 | 0,002 | от -0,14 до +0,14 | от 4 до 7 | 1,5 |
| от 25 до 50 | |||||
| от 50 до 75 | от 5 до 10 | 2,0 | |||
| от 75 до 100 | |||||
| от 100 до 125 | |||||
| от 125 до 150 | |||||
| СРП | от 0 до 25 | 0,001 | от -0,07 до +0,07; от -0,04 до +0,04 | от 4 до 7 | 1,5 |
| от 25 до 50 | |||||
| от 50 до 75 | от 5 до 10 | 2,0 | |||
| от 75 до 100 | |||||
| от 100 до 125 | |||||
| от 125 до 150 | |||||
Таблица 2 - Пределы допускаемой абсолютной погрешности измерений и размах показаний
| Модель | Диапазон измерений скобы, мм | Пределы допускаемой абсолютной погрешности измерений, мкм, в интервалах шкалы | Размах показаний, не более | |||
| ±30 делений от нулевого штриха | св.±30 делений от нулевого штриха | |||||
| Исп. 1 | Исп. 2 | Исп.1 | Исп.2 | |||
| СР | от 0 до 25 | ±1,0 | ±2,0 | ±2,0 | ±4,0 | 1/3 цены деления |
| от 25 до 50 | ||||||
| от 50 до 75 | ||||||
| от 75 до 100 | ||||||
| от 100 до 125 | ||||||
| от 125 до 150 | ||||||
| СРП | от 0 до 25 | ±0,7 | ±1,5 | ±1,4 | ±3,0 | 1/3 цены деления |
| от 25 до 50 | ||||||
| от 50 до 75 | ||||||
| от 75 до 100 | ||||||
| от 100 до 125 | ||||||
| от 125 до 150 | ||||||
Таблица 3 - Допуски плоскостности и параллельности плоских измерительных поверхностей
| Модель | Диапазон измерений скобы, мм | Допуск плоскостности, мкм | Допуск параллельности, мкм |
| СР | от 0 до 25 | 0,6 | 1,2 |
| от 25 до 50 | 1,5 | ||
| от 50 до 75 | 2,0 | ||
| от 75 до 100 | 2,5 | ||
| от 100 до 125 | 3,0 | ||
| от 125 до 150 | 3,5 | ||
| СРП | от 0 до 25 | 0,3 | 0,9 |
| от 25 до 50 | |||
| от 50 до 75 | 0,6 | 2,0 | |
| от 75 до 100 | 2,5 | ||
| от 100 до 125 | 3,0 | ||
| от 125 до 150 | 3,5 |
Примечание - На расстоянии 0,5 мм от края измерительной поверхности допускаются завалы.
Таблица 4 - Габаритные размеры и масса
| Модель | Диапазон измерений, мм | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| высота | длина | ширина | |||
| СР СРП | от 0 до 25 | 85 | 205 | 25 | 0,9 |
| от 25 до 50 | 95 | 230 | 25 | 1,3 | |
| от 50 до 75 | 110 | 250 | 25 | 1,6 | |
| от 75 до 100 | 135 | 275 | 25 | 2,1 | |
| от 100 до 125 | 160 | 300 | 30 | 2,5 | |
| от 125 до 150 | 185 | 330 | 30 | 3,5 | |
Таблица 5 - Условия эксплуатации
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +17 до +23 80 |
наносится на титульный лист паспорта типографским методом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Скоба с отсчетным устройством ЧИЗ | _ | 1 шт. |
| Съемные указатели пределов допуска* | _ | 2 шт. |
| Футляр | _ | 1шт. |
| Паспорт | _ | 1 экз. |
| Примечание: * - по дополнительному заказу | ||
приведены в разделе 6 «Порядок работы» паспорта скоб.
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г.№ 2840;
СТП 059-2024 «Скобы с отсчетным устройством ЧИЗ. Стандарт предприятия».
