Спектрометры комбинационного рассеяния света портативные Sintecon RAM6000, 93773-24

Назначение

Спектрометры комбинационного рассеяния света портативные Sintecon RAM6000 (далее - спектрометры) предназначены для измерений ИК-спектров веществ при определении содержания органических и неорганических веществ в твердых и жидких образцах различных веществ и материалов по спектрам комбинационного рассеяния.

Описание

Принцип действия спектрометров основан на регистрации спектров, отвечающих колебательным или вращательным переходам молекул с характерными частотами, возникающих под воздействием монохроматического излучения. Монохроматическое излучение, падающее на определяемое вещество, взаимодействует с молекулами данного вещества. Происходит обмен энергией между квантом излучения и молекулами определяемого вещества, в результате которого возникает неупругое (рамановское) рассеяние на молекулах определяемого вещества. В спектре рассеянного излучения возникают спектральные линии, отличные от спектральных линий первичного (возбуждающего) излучения. Количество и расположение данных линий определяются молекулярной структурой определяемого вещества. Интенсивность линий, наблюдаемых в спектре, пропорциональна количеству определяемого вещества.

Конструктивно спектрометры выполнены в виде моноблока, в котором находятся: источник излучения - твердотельный лазер с длиной волны 785 или 1064 нм, с регулируемой из программного обеспечения мощностью от 50 до 500 мВт, специализированная аналоговая интегральная микросхема. К спектрометру может быть подключен погружной измерительный зонд с датчиком.

Управление спектрометрами осуществляется с помощью встроенного сенсорного экрана. Результаты анализа выводятся на сенсорный экран, сохраняются в режиме реального времени и могут быть переданы на периферийные устройства (персональный компьютер, принтер) при помощи USB-интерфейса. Спектрометр разработан на базе операционной системы Android, имеет камеру с разрешением 8 и 13 мегапикселей, а также оснащен встроенными модулями Wi-Fi, Bluetooth и GPS.

Спектрометры выпускаются в двух модификациях: Sintecon RAM6000-785 и Sintecon RAM6000-1064, отличающихся метрологическими и техническими характеристиками.

Корпус спектрометров изготавливается из пластика черного цвета.

Маркировочная табличка с серийным номером размещена на задней крышке корпуса спектрометра. Серийный номер имеет буквенно-цифровой формат, нанесен методом термопечати. Общий вид спектрометров представлен на рисунке 1. Место нанесения серийного номера на спектрометры представлено на рисунке 2.

Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.

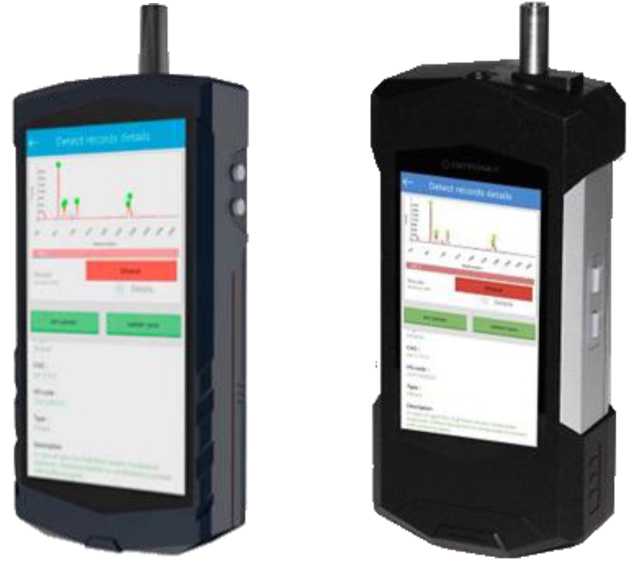

Sintecon RAM6000-785

Sintecon RAM6000-1064

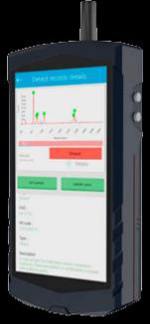

Рисунок 1 - Общий вид спектрометров комбинационного рассеяния света портативных

Sintecon RAM6000

Место нанесения серийного номера

Sintecon

(ПТКТРОМПР коиьиилциониото РЛСССЯНИЯ СВЕТА ПОРТАТИВНЫЙ (рананоккий спектрометр)

Sintecon RAM6OOO-785

Электропитание: 5В, 158т

Харийный номер:

??39?048X3X8XX03

Дата произеодстеа: 12.2022
