Машины координатно-измерительные DIPSEC, 93631-24

Назначение

Машины координатно-измерительные DIPSEC (далее КИМ DIPSEC) являются стационарными машинами и предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей.

Описание

Принцип действия КИМ DIPSEC основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.

Конструкция машин с боковым приводом портала, перемещающимся на воздушных подшипниках. Три направляющие КИМ DIPSEC образуют декартову базовую систему координат X, Y, Z, в которой расположена измерительная головка с контактным датчиком.

Машины координатно-измерительные DIPSEC выпускаются в следующих модификациях: DIPSEC KYUI и DIPSEC SPOINT. КИМ DIPSEC модификации DIPSEC KYUI изготавливается только в стандартном исполнении, модификации DIPSEC SPOINT изготавливаются в стандартном исполнении и исполнении с повышенной точностью и обозначаются в буквенно-цифровом виде в заводском номере:

1 - стандартное исполнение;

2 - исполнение с повышенной точностью.

Например, DIXXXXXXXX - стандартное исполнение, D2XXXXXXXX - исполнение с повышенной точностью, где ХХХХХХХХ-заводской номер.

КИМ DIPSEC модификации DIPSEC KYUI изготавливаются в следующих типоразмерах: 564, 575, 686, 7107, 8126, 8156, 9128, 9158, 9208, 10128, 10158, 10208, 10228, 121510, 122010, 122210, 123010, 152010, 152012, 152014, 152210, 152212, 152214, 153010, 153012, 153014, 154010, 154012, 154014, 182010, 183012, 184014, 203015, 204015, 204215.

КИМ DIPSEC модификации DIPSEC SPOINT изготавливаются в следующих типоразмерах: 203010, 203012, 203015, 203018, 203020, 203510, 203512, 203515, 203518, 203520, 204010, 204012, 204015, 204018, 204020, 204510, 204512, 204515, 204518, 204520, 205010, 205012, 205015, 205018, 205020, 206010, 206012, 206015, 206018, 206020, 207010, 207012, 207015, 207018, 207020, 208010, 208012, 208015, 208018, 208020, 209010, 209012, 209015, 209018, 209020, 2010010, 2010012, 2010015, 2010018, 2010020, 253012, 253015, 253018, 253020, 253512, 253515, 253518, 253520, 254012, 254015, 254018, 254020, 254512, 254515, 254518, 254520, 255012, 255015, 255018, 255020, 256012, 256015, 256018, 256020, 257012, 257015, 257018, 257020, 258012, 258015, 258018, 258020, 259012, 259015, 259018, 259020, 2510012, 2510015, 2510018, 2510020, 303015, 303018, 303020, 303025, 303515, 303518, 303520, 303525, 304015, 304018, 304020, 304025, 304515, 304518, 304520, 304525, 305015, 305018, 305020, 305025, 306015, 306018, 306020, 306025, 307015, 307018, 307020, 307025, 308015, 308018, 308020, 308025, 309015, 309018, 309020, 309025, 3010015, 3010018, 3010020, 3010025, 3012025, 3015025.

Измерения производятся в ручном и автоматическом (ЧПУ) режимах. В ручном режиме управление перемещением головки осуществляется при помощи пульта управления. В автоматическом режиме - с помощью программного обеспечения, установленного на компьютер.

КИМ DIPSEC оснащаются стационарными измерительными головками SP80, SP80H; пятиосевыми измерительными головками PH20 со встроенным контактным датчиком TP20 и REVO-2 с контактными датчиками RSP2, RSP3; неповоротными измерительными головками PH6, РН6М с контактными датчиками TP20, TP200, SP25M; поворотными моторизированными измерительными головками PH10/PH10 Plus (модификации M/MQ/T/iQ) с контактными датчиками TP20, TP200, SP25M. Дополнительно КИМ DIPSEC могут оснащаться бесконтактными датчиками (лазерные, оптические датчики), контактными датчиками для измерений параметров шероховатости, бесконтактными датчиками RVP и RFP для измерительных головок REVO-2. КИМ DIPSEC дополнительно могут быть оснащены поворотными измерительными столами.

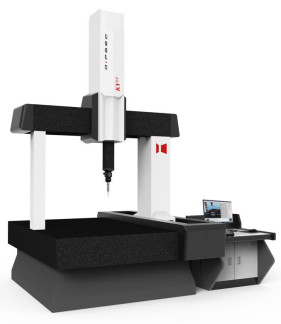

Общий вид КИМ DIPSEC и маркировочной наклейки представлен на рисунках 1 и 2.

Цвет кожухов верхней части корпуса КИМ DIPSEC белый или молочно-белый. Допустимы различные варианты цвета кожухов нижней части корпуса КИМ DIPSEC - белый, серый или черный. Варианты цветовых решений не зависят от модификации и технических особенностей оборудования.

В процессе эксплуатации КИМ DIPSEC не предусматривает внешних механических или электронных регулировок.

Пломбирование КИМ DIPSEC от несанкционированного доступа не предусмотрено. Заводской номер КИМ DIPSEC методом печати в буквенно-числовом формате и знак утверждения типа указываются на маркировочной наклейке, расположенной на боковой поверхности гранитного измерительного стола или на боковую поверхность колонны портала. Нанесение знака поверки на средство измерений не предусмотрено.

Место расположения заводского номера и знака утверждения типа средства измерений

Модель: KYUI 7107

Серийный №: D1XXXXXXXX Год производства; 2024

ТУ 26.51.66-004-85024640-2023
