Преобразователи температуры SBW (далее по тексту - преобразователи) предназначены для измерений температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу защитной оболочки (арматуры) или гильзы преобразователей.
Преобразователи температуры SBW (далее по тексту - преобразователи) предназначены для измерений температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу защитной оболочки (арматуры) или гильзы преобразователей.
| Номер в госреестре | 93572-24 |
| Наименование СИ | Преобразователи температуры |
| Обозначение типа СИ | SBW |
| Изготовитель | Chongqing Chuanyi Instrument NO.17 Factory Co.,Ltd |
| Год регистрации | 2024 |
| Срок свидетельства | 23.10.2029 |
| Описание типа | скачать |
Преобразователи температуры SBW (далее по тексту - преобразователи) предназначены для измерений температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу защитной оболочки (арматуры) или гильзы преобразователей.
Принцип работы преобразователей основан на зависимости выходного электрического сигнала первичного чувствительного элемента преобразователя (далее - ЧЭ) от температуры, и дальнейшего преобразования выходного сигнала в аналоговые сигналы постоянного тока или напряжения.
Конструктивно преобразователи выполнены в виде сменной или несменной измерительной вставки (внутри которой расположен(ы) ЧЭ), соединенной с клеммной (или коммутационной) головкой, и защитной арматуры с различными видами технологических соединений и монтажных элементов. Преобразователи комплектуются встраиваемыми измерительными преобразователями (далее по тексту - ИП). ИП устанавливается непосредственно в клеммной головке самого преобразователя или же может быть установлен в отдельно вынесенном корпусе (соединительная коробка) и соединен с зондом преобразователя при помощи кабеля. ИП преобразовывает выходной сигнал ЧЭ в унифицированный выходной сигнал постоянного тока в диапазоне от 4 до 20 мА (в том числе, с наложенным на него частотно-модулированным сигналом протокола HART). Конструктивно ИП выполнен в цилиндрическом пластиковом корпусе и может дополнительно комплектоваться светодиодным (LED) индикатором.
В качестве ЧЭ используются термопреобразователи сопротивления (ТС) с номинальной статической характеристикой преобразования (НСХ) типов «Pt100» и «Pt1000» по ГОСТ 6651-2009 или преобразователи термоэлектрические (ТП) с НСХ типов «K», «N», «Е», «J», «Т», «S», «B», «R» по ГОСТ Р 8.585-2001. Схема внутренних соединений внутренних проводников ТС с ЧЭ - 2-х, 3-х или 4-х проводная.
Преобразователи имеют серии SBWR, SBWZ, SBWF, которые имеют исполнения, различающиеся по типу используемого ЧЭ, по метрологическим и техническим характеристикам, а также по конструкции.
Монтаж преобразователей на объектах измерений осуществляется с помощью штуцерных или фланцевых соединений различного типа. Для измерений температуры при высоких давлениях и скоростях потока предусмотрены дополнительные сменные защитные гильзы, конструкция и материал которых зависит от допускаемых параметров измеряемой среды. Технические характеристики защитных гильз приведены в технической документации предприятия-изготовителя.
Схемы составления условного обозначения преобразователей (код заказа) в зависимости от исполнения приведены в таблицах 1-2.
Таблица 1 - Код заказа преобразователей температуры SBW серий SBWR, SBWZ
|
SBW □ □ - □ □ - □ (□) □ / □ □ / □ 1 2 3 4 5 6 7 8 9 10 |
|
|
1. Тип ЧЭ преобразователя |
|
|
R |
Преобразователь термоэлектрический (термопара) |
|
Z |
Термопреобразователь сопротивления платиновый |
|
2. Количество ЧЭ |
|
|
Обозначение отсутствует |
Один |
|
2 |
Два |
|
3. Тип НСХ ЧЭ преобразователя |
|
|
Для типа ЧЭ преобразователя- R (по ГОСТ Р 8.585-2001) |
|
|
1 |
K |
|
2 |
E |
|
3 |
J |
|
4 |
T |
|
5 |
S |
|
6 |
R |
|
7 |
B |
|
8 |
N |
|
Для типа ЧЭ преобразователя - Z (по ГОСТ 6651-2009) |
|
|
4 |
Pt100 (а = 0,00385 °С-1) |
|
5 |
Pt1000 (а = 0,00385 °С-1) |
|
4. Наличие «местной» индикации у измерительного преобразователя |
|
|
Обозначение отсутствует |
ИП без индикатора |
|
E |
ИП с LED-индикатором |
|
5. Тип измерительного преобразователя |
|
|
TSR3 |
TSR300 |
|
TS3L |
TS300L |
|
6. Диапазон измерений температуры, °С |
|
|
0~100 (данный диапазон приведен в качестве примера записи) |
|
|
7. Защита от перепада (импульсного) напряжения |
|
|
Обозначение отсутствует |
Защита отсутствует |
|
М |
Встроенное устройство защиты |
|
L |
Внешнее устройство защиты |
|
H |
Внешнее взрывозащищенное устройство защиты |
|
8. Уровень погрешности (класс точности) согласно ТД предприятия-изготовителя |
|
|
A |
0.5 |
|
B |
1.0 |
|
9. Тип двухканального выхода |
|
|
Обозначение отсутствует |
Одноканальный выход |
|
D |
1 канал - 4~20 мА (+HART), 2 канал - Ом (для Z) или мВ (для R) |
|
10. Обозначение кода преобразователя термоэлектрического или термопреобразователя сопротивления в соответствии с ТД предприятия-изготовителя. |
|
Таблица 2 - Код заказа преобразователей температуры SBW серии SBWF
|
SBWF -□ □ (□) - □ □ □ / □ □ □ / □ □ □ □ 1 2 3 4 5 6 7 8 9 10 11 12 13 |
|
|
1 Тип измерительного преобразователя |
|
|
TSR3 |
TSR300 |
|
TS3L |
TS300L |
|
2. Тип НСХ первичного преобразователя температуры преобразователя |
|
|
K |
K по ГОСТ Р 8.585-2001 |
|
N |
N по ГОСТ Р 8.585-2001 |
|
E |
E по ГОСТ Р 8.585-2001 |
|
J |
J по ГОСТ Р 8.585-2001 |
|
T |
T по ГОСТ Р 8.585-2001 |
|
S |
S по ГОСТ Р 8.585-2001 |
|
R |
R по ГОСТ Р 8.585-2001 |
|
B |
B по ГОСТ Р 8.585-2001 |
|
P1 |
Pt100 (а = 0,00385 °С-1) по ГОСТ 6651-2009, 4-х проводная схема соединения |
|
P2 |
Pt100 (а = 0,00385 °С-1) по ГОСТ 6651-2009, 3-х проводная схема соединения |
|
P3 |
Pt1000 (а = 0,00385 °С-1) по ГОСТ 6651-2009, 3-х проводная схема соединения |
|
P4 |
Pt1000 (а = 0,00385 °С-1) по ГОСТ 6651-2009, 4-х проводная схема соединения |
|
3. Диапазон измерений температуры, °С |
|
|
..,~.. |
0~100 (данный диапазон приведен в качестве примера записи) |
|
4. Тип соединительной ко] |
эобки |
|
3 |
Водонепроницаемая соединительная коробка из литого алюминия |
|
3F |
Водонепроницаемая соединительная коробка из литого алюминия с защитой от соляного тумана |
|
3A |
Водонепроницаемая соединительная коробка из нержавеющей стали марки 304 |
|
3HL |
Водонепроницаемая соединительная коробка из нержавеющей стали марки 316L |
|
7 |
Взрывозащищенная соединительная коробка из литого под давлением алюминия |
|
7F |
Взрывозащищенная соединительная коробка из литого под давлением алюминия с защитой от соляного тумана |
|
7A |
Взрывозащищенная соединительная коробка из нержавеющей стали марки 304 |
|
7HL |
Взрывозащищенная соединительная коробка из нержавеющей стали марки 316L |
|
9 |
Взрывозащищенная соединительная коробка из литого под давлением алюминия JDY |
|
9F |
Взрывозащищенная соединительная коробка из литого под давлением алюминия с защитой от соляного тумана JDY |
|
9A |
Взрывозащищенная соединительная коробка из нержавеющей стали марки 304 JDY |
|
SBWF -□ □ (□) - □ □ □ / □ □ □ / □ □ □ □ 1 2 3 4 5 6 7 8 9 10 11 12 13 |
|
|
9HL |
Взрывозащищенная соединительная коробка из нержавеющей стали марки 316L JDY |
|
SBWF -□ □ (□) - □ □ □ / □ □ □ / □ □ □ □ 1 2 3 4 5 6 7 8 9 10 11 12 13 |
|
|
5. Тип присоединения для кабельного разъема |
|
|
M |
M20x1.5 (F) |
|
N |
NPT1/2” (F) |
|
6. Тип взрывозащиты (категория) |
|
|
C6 |
1Ex db IIC T6 Gb X |
|
A4 |
0Ex ia IIC T6 Ga X |
|
7. Наличие «местной» индикации у измерительного преобразователя |
|
|
Обозначение отсутствует |
ИП без индикатора |
|
E |
ИП с LED-индикатором |
|
8. Защита от перепада (импульсного) напряжения |
|
|
Обозначение отсутствует |
Защита отсутствует |
|
М |
Встроенное устройство защиты |
|
L |
Внешнее устройство защиты |
|
H |
Внешнее взрывозащищенное устройство защиты |
|
9. Тип крепления соединительной коробки преобразователей |
|
|
1 |
Настенный |
|
2 |
На трубу (2”) |
|
10. Тип кабельного разъема |
|
|
N |
Нейлоновый водонепроницаемый кабельный разъем |
|
D |
Водонепроницаемый кабельный разъем |
|
W |
Водонепроницаемый кабельный разъем из нержавеющей стали марки 316L |
|
E |
Взрывобезопасный кабельный разъем из никелированной меди |
|
F |
Взрывобезопасный кабельный разъем из нержавеющей стали марки 304 |
|
G |
Взрывобезопасный кабельный разъем из нержавеющей стали марки 316L |
|
11. Количество кабельных разъемов |
|
|
1 |
1 шт. |
|
2 |
2 шт. |
|
12. Тип кабеля - GX (стандартная конфигурация - термостойкий, огнезащитный, маслостойкий, с экранированным проводом, наружный 0=6,5 мм) |
|
|
13. Длина кабеля (мм) - указанное значение должно быть кратно 100 мм. |
|
Общий вид преобразователей температуры SBW представлен на рисунках 1 и 2.

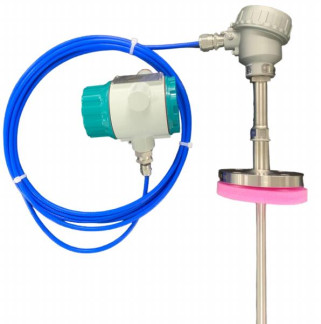

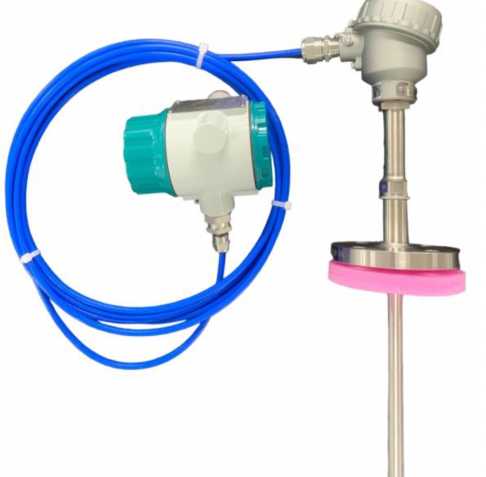

Рисунок 1 - Общий вид преобразователей температуры серии SBWF

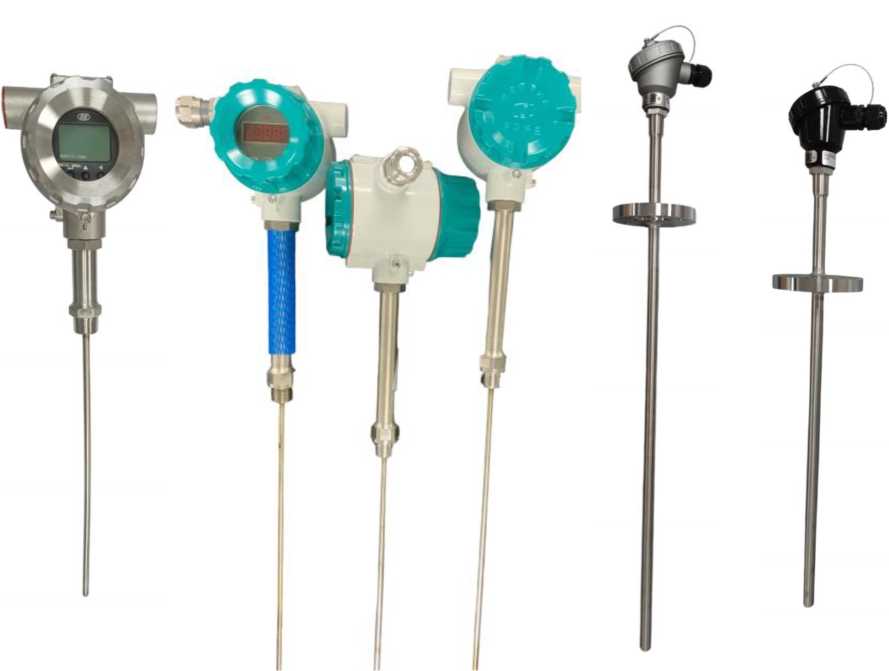

Рисунок 2 - Общий вид преобразователей температуры серий SBWR, SBWZ
Заводской номер в виде буквенно-цифрового кода, состоящего из латинских букв, арабских цифр и разделителей в виде «-» и «/», в зависимости от конструктивного исполнения преобразователей наносится различными способами, принятыми на заводе-изготовителе, на этикетку (наклейку) или на металлическую пластину (шильдик), прикрепляемую к корпусу преобразователя.

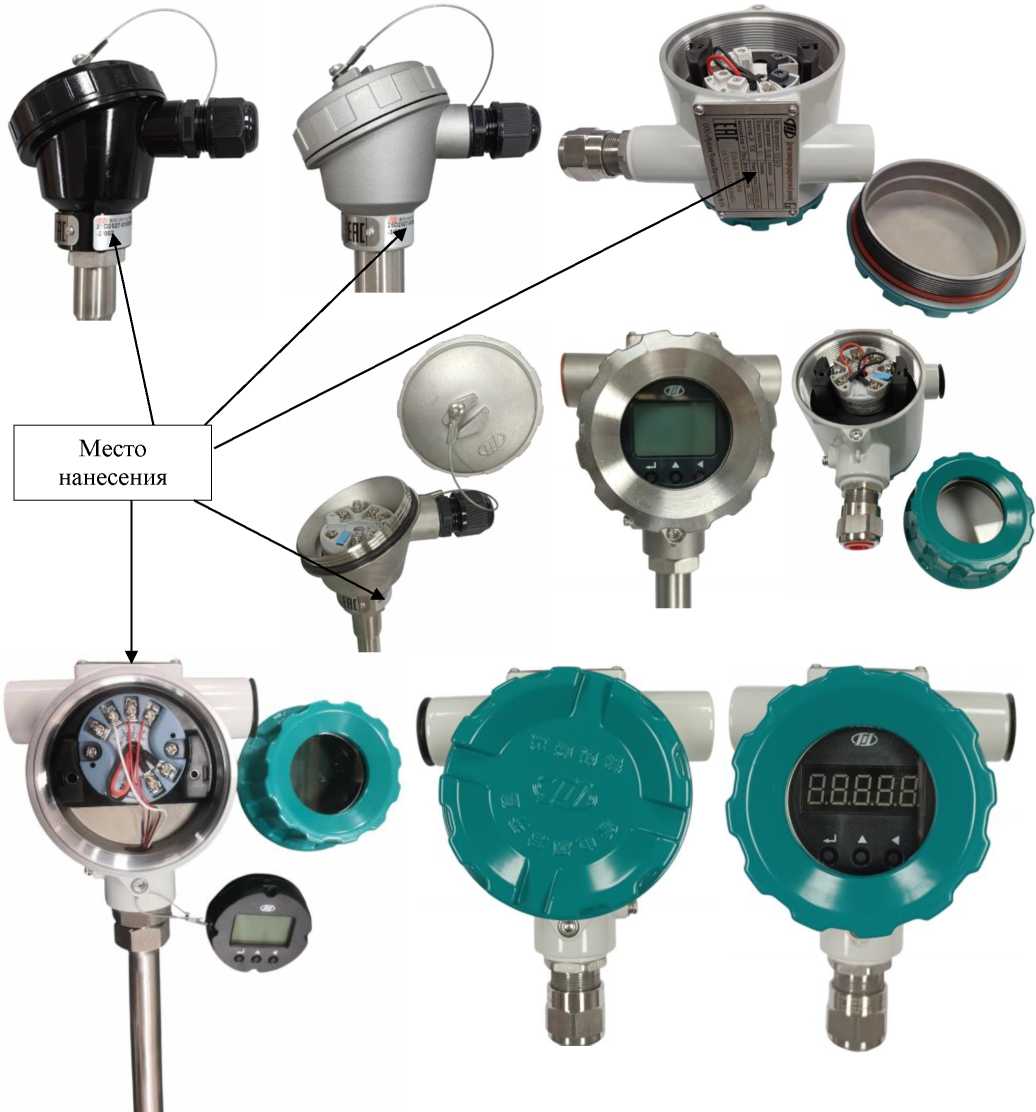

Пример места нанесения заводского номера на шильдике приведено на рисунке 3.
заводского номера
Рисунок 3 - Место нанесения заводского номера (пример)
Место нанесения
Пломбирование преобразователей не предусмотрено.
Программное обеспечение (ПО) у преобразователей с аналоговым выходным сигналом - отсутствует. ПО преобразователей, поддерживающих протокол HART, состоит из встроенного и автономного ПО.
Встроенное ПО таких преобразователей является неизменяемым и несчитываемым. Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция ИП исключает возможность несанкционированного влияния на ПО и измерительную информацию. Идентификационные данные встроенного ПО отсутствуют.
Метрологические характеристики преобразователей приведены в таблицах 3-4, основные технические характеристики - в таблице 5.
Таблица 3 - Метрологические характеристики_______________________________________
|
Условное обозначение НСХ ЧЭ преобразователя(1) |
Диапазон измерений температуры (2), °С |
Минимальный интервал измерений (3), °С |
Пределы допускаемой основной приведенной погрешности измерений температуры, % (от настроенного диапазона измерений)(4), (5) |
Пределы допускаемой основной абсолютной погрешности измерений температуры (4), °С |
|
Pt100 (а=0,00385 °С-1), Pt1000 (а=0,00385 °С-1) |
от -196 до +600 |
50 |
±0,5 |
±0,5 |
|
±1,0 |
±1,0 |
|||
|
E |
от -196 до +900 |
100 |
±0,5 |
±2,0 |
|
±1,0 |
±3,0 |
|||
|
K, N |
от -196 до +1200 |
100 |
±0,5 |
±2,0 |
|
±1,0 |
±3,0 |
|||
|
J |
от -40 до +800 |
100 |
±0,5 |
±2,0 |
|
±1,0 |
±3,0 |
|||
|
T |
от -196 до +400 |
100 |
±0,5 |
±2,0 |
|
±1,0 |
±3,0 |
|||
|
S, R |
от 0 до +1400 |
300 |
±0,5 |
±2,5 |
|
±1,0 |
±4,0 |
|||
|
B |
от +600 до +1500 |
300 |
±1,0 |
±5,0 |
|
Примечание: (1) Типы НСХ ЧЭ и класс допуска соответствуют: ГОСТ 6651-2009 (для типов «Pt100», «PtlOOO») и ГОСТ Р 8.585-2001 (для типов «К», «N», «Е», «J», «Т», «R», «S», «В»). (2) Указаны предельные значения. Конкретный диапазон измерений в зависимости от конструктивной модификации указан в паспорте и в маркировке преобразователя температуры. (3) Интервал измерений равен алгебраической разности верхнего и нижнего пределов настроенного диапазона измерений температуры, °С. (4) Значение допускаемой основной погрешности выбирается из значений, установленных в процентах от настроенного диапазона измерений, или в °С, в зависимости от того, что больше. Пределы допускаемой погрешности компенсации холодного спая для типов НСХ «К», «N», «Е», «J», «Т», «R», «S» равны ±0,5 °С и не входят в указанные значения погрешности. (5) Значение пределов погрешности ±0,5 % соответствует классу точности 0.5 (по ТД предприятия-изготовителя), а ±1,0 - классу точности 1.0 (соответственно). |
||||
Таблица 4 - Метрологические характеристики - пределы допускаемой дополнительной
погрешности преобразователей температуры
|
Наименование характеристики |
Значение (1) |
|
Пределы допускаемой дополнительной погрешности, вызванной влиянием изменения температуры окружающей среды от нормальных условий измерений (от +15 до +25 °С включ.) на каждый 1 °С: - приведенная погрешность (от настроенного диапазона измерений), %/1 °С - абсолютная погрешность, °С/1 °С |
±0,005 ±0,002 |
|
Пределы допускаемой дополнительной погрешности, вызванной влиянием изменения напряжения питания (от 24 В) на каждый 1 В: - приведенная погрешность (от настроенного диапазона измерений), %/1 В - абсолютная погрешность, °С/1 В |
±0,005 ±0,002 |
|
Примечание: (1) - берут большее значение. |
|
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество ЧЭ в преобразователе, шт. |
1 или 2 |
|
Тип выходного сигнала преобразователей |
от 4 до 20 мА; от 4 до 20 мА + протокол HART |
|
Напряжение питания постоянного тока, В |
от 12 до 28 (24 (1)) |
|
Электрическое сопротивление изоляции при температуре от +18 до +28 °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее |
100 |
|
Длина монтажной части преобразователя, мм |
от 100 до 50000 |
|
Диаметр монтажной части преобразователя, мм |
от 3 до 500 |
|
Масса (без учета защитной гильзы), кг, не более |
100 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - общепромышленное исполнение - взрывозащищенное исполнение - относительная влажность воздуха, %, не более |
от -55 до +85 от -55 до +60 95 |
|
Маркировка взрывозащиты |
1Ex db IIC T6 Gb X 0Ex ia IIC T6 Ga X |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP66, IP67 |
|
Средняя наработка до отказа, ч, не менее |
40000 |
|
Средний срок службы, лет, не менее |
8 |
|
Примечания: (1) - номинальное значение; (2) - и более, по специальному заказу. |
|
наносится на титульный лист паспорта типографским способом.
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь температуры |
SBW (1) |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Гильза защитная |
- |
1 шт.(2) |
|
Примечания: (1) - обозначение исполнения в соответствии с заказом; (2) - по дополнительному заказу. |
||
приведены в разделе «Проведение измерений» Паспорта.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия-изготовителя Chongqing Chuanyi Instrument NO.17 Factory Co.,Ltd, Китай.
