Регистраторы-индикаторы Термо-Конт МК (далее по тексту - регистраторы) предназначены для измерений и регистрации температуры, выявления (индикации) и контроля нарушений температурного режима (выход за пределы заданных температурно-временных условий) при хранении и транспортировании различной продукции, в том числе в системе «холодовой цепи»; для измерений и регистрации температуры и относительной влажности окружающей среды.
| Номер в госреестре | 93563-24 |
| Наименование СИ | Регистраторы-индикаторы |
| Обозначение типа СИ | Термо-Конт МК |
| Изготовитель | Общество с ограниченной ответственностью "Термоконт-МК" (ООО "Термоконт-МК"), Московская область, г. Видное; Общество с ограниченной ответственностью "ИНКОБО" (ООО "ИНКОБО"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 23.10.2029 |
| Описание типа | скачать |
Регистраторы-индикаторы Термо-Конт МК (далее по тексту - регистраторы) предназначены для измерений и регистрации температуры, выявления (индикации) и контроля нарушений температурного режима (выход за пределы заданных температурно-временных условий) при хранении и транспортировании различной продукции, в том числе в системе «холодовой цепи»; для измерений и регистрации температуры и относительной влажности окружающей среды.
Принцип действия регистраторов основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемой температуре и относительной влажности и поступающих в электронный блок от встроенных и внешних первичных преобразователей (датчиков) температуры и относительной влажности, в цифровой код.
Каждый регистратор является устройством многократного применения и представляет собой автономный программируемый логгер, фиксирующий температуру и относительную влажность (только для модификации «РОСА») в течение заданных интервала регистрации и длительности записи. Считывание информации, накопленной в регистраторах, происходит в виде отчетного файла формата «.pdf» или «.csv», а также запись в них новых установочных параметров производится с помощью совместимого устройства (персонального компьютера, смартфона и т.п.). Подключение регистратора к устройству может осуществляться посредством интерфейса USB (для персонального компьютера) или технологии «Bluetooth» (для смартфона под управлением операционной системы Android или iOS, или для иного совместимого устройства). Подключение регистратора к совместимому устройству с помощью «Bluetooth», доступно при наличии соответствующей опции в регистраторе.
Регистраторы-индикаторы Термо-Конт МК изготавливаются следующих модификаций: «ЗАРЯ» и «РОСА». Модификации регистраторов отличаются друг от друга по метрологическим и техническим характеристикам.
Регистраторы-индикаторы Термо-Конт МК модификации «ЗАРЯ» конструктивно выполнены в виде компактного моноблока прямоугольной формы из поликарбоната со встроенным датчиком температуры, имеют ЖК-дисплей с отображением измеряемой температуры, а также дополнительной информации. В корпус регистраторов встроен USB-разъем, c помощью которого они подключаются к персональному компьютеру. В нижней части корпуса имеется разъем для подключения внешнего датчика температуры.
Регистраторы-индикаторы Термо-Конт МК модификации «РОСА» конструктивно выполнены в виде компактного моноблока прямоугольной формы из поликарбоната со встроенным датчиком температуры и относительной влажности, имеют ЖК-дисплей с отображением измеряемой температуры и относительной влажности, а также дополнительной информации. В корпус регистраторов встроен USB-разъем, c помощью которого они подключаются к персональному компьютеру. В нижней части корпуса имеется разъем для подключения внешнего датчика температуры.
Цветовая гамма корпуса и этикеток регистраторов может быть изменена по решению Изготовителя в одностороннем порядке.

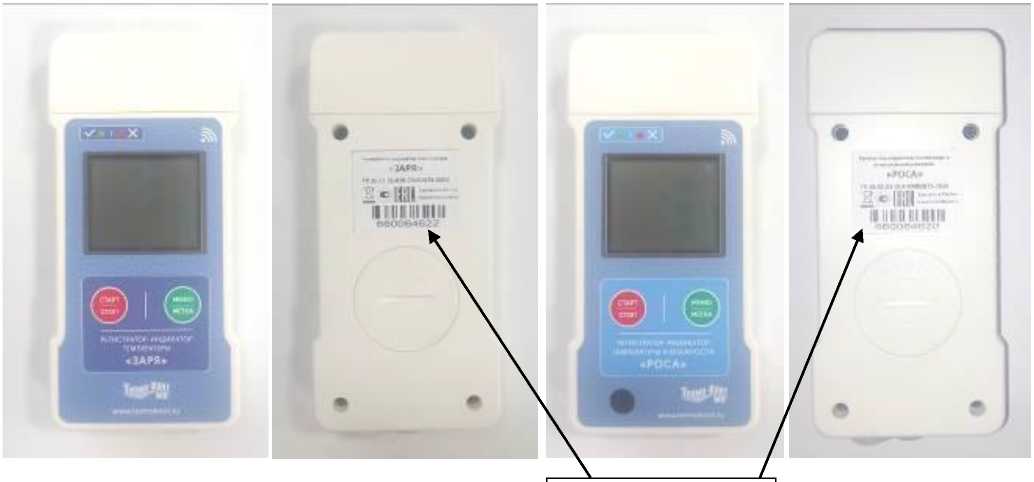

На рисунках 1-3 представлены фотографии общего вида регистраторов.
Место нанесения
заводского номера
Рисунок 2 - Общий вид регистраторов-индикаторов Термо-Конт МК модификации «РОСА»
Рисунок 1 - Общий вид регистраторов-индикаторов Термо-Конт МК модификации «ЗАРЯ»
Рисунок 3 - Общий вид внешнего датчика температуры
Пломбирование регистраторов не предусмотрено. Заводской номер в виде буквенноцифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится в виде наклейки на корпусе регистраторов. Конструкция регистраторов не предусматривает нанесение знака поверки на средство измерений.
Программное обеспечение (ПО) регистраторов состоит из двух частей:
из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, загружаемое в регистраторы на предприятии-изготовителе во время производственного цикла. Метрологические характеристики регистраторов нормированы с учетом влияния на них встроенного ПО.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО регистраторов-индикаторов Термо-Конт МК
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже V1.11 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция регистраторов исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Автономное (внешнее) ПО «Термо-Конт МК» устанавливается на ПК и применяется для настройки таких параметров регистраторов, как: количество пороговых значений, период измерения температуры и относительной влажности, длительность записи и время задержки начала измерений («отложенный» старт) и других.
Автономное (внешнее) ПО «Термо-Конт МК» устанавливается на смартфон или иное совместимое устройство под управлением операционной системы Android или iOS и применяется для настройки таких параметров регистраторов, как: количество пороговых значений, период измерения температуры и относительной влажности, длительность записи и время задержки начала измерений («отложенный» старт) и других.
Первичная настройка параметров по умолчанию осуществляется на предприятии-изготовителе перед поставкой изделий конечному потребителю, дальнейшая настройка осуществляется потребителем самостоятельно.
Метрологические и основные технические характеристики регистраторов-индикаторов Термо-Конт МК приведены в таблице 2.
Таблица 2 - Метрологические и основные технические характеристики регистраторов-индикаторов Термо-Конт МК
|
Наименование характеристики |
Значение (в зависимости от модификации) |
|
|
«ЗАРЯ» |
«РОСА» |
|
|
Диапазон измерений температуры, °C: - встроенный датчик - внешний датчик |
от -30 до +70 от -40 до +70 |
|
|
Пределы допускаемой абсолютной погрешности измерений температуры встроенным датчиком, °C |
±0,3 (в диапазоне от -20 до +40 включ.); ±0,5 (в диапазоне от -30 до -20 не включ. и св. +40 до +70 включ.) |
|
|
Пределы допускаемой абсолютной погрешности измерений температуры внешним датчиком, °C |
±0,3 (в диапазоне от -20 до +40 включ.) ±0,5 (в диапазоне от -40 до -20 не включ. и св. +40 до +70 включ.) |
|
|
Диапазон измерений относительной влажности, % |
- |
от 5 до 85 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % (при температуре окружающей среды от +10 до +30 °С включ.) |
- |
±4,0 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % (при температуре окружающей среды св. +30 до +70 °С) |
- |
±5,0 |
|
Разрешающая способность (при измерении и регистрации температуры), °C |
0,1 |
|
|
Разрешающая способность (при измерении и регистрации относительной влажности), % |
0,1 |
|
|
Программируемый интервал между измерениями, мин(1) |
от 1 до 120 |
|
|
Номинальное напряжение питания (от сменной литиевой батареи типа CR2450), В |
3 |
|
|
Габаритные размеры (длина х высота х ширина), мм, не более |
112x53x16 |
|
|
Масса (без внешнего датчика температуры), г, не более |
60 |
|
|
Длина измерительной (монтажной) части внешнего датчика температуры, мм, не более |
30 |
|
|
Наименование характеристики |
Значение (в зависимости от модификации) |
|
|
«ЗАРЯ» |
«РОСА» |
|
|
Диаметр измерительной (монтажной) части внешнего датчика температуры, мм, не более |
5 |
|
|
Длина соединительного кабеля внешнего датчика температуры (с разъемом подключения), мм, не более |
1150 |
|
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -30 до +70 95 (без конденсации) |
|
|
Интерфейс связи с совместимым устройством |
USB, Bluetooth(2) |
|
|
Объем памяти, записей, не более |
20 000 |
|
|
Средний срок службы, лет, не менее |
3 |
|
|
Примечания: (1) Минимальный шаг программирования интервала между измерениями - 1 мин. (2) Доступно при наличии соответствующей опции в регистраторе. (3) Регистраторы соответствует классу точности 2 по ГОСТ Р 56940-2016/EN 12830:1999 в диапазоне от -25 до +70 °С. |
||
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Регистратор-индикатор |
Термо-Конт МК (обозначение модификации - в соответствии с заказом) |
В соответствии с заказом (минимальное количество 1 шт.) |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Внешний подключаемый датчик температуры |
- |
1 шт. (по дополнительному заказу) |
|
Батарея типа CR2450 |
- |
1 шт. |
|
Программное обеспечение(*) |
- |
- |
|
Примечания: () - доступно для свободного скачивания на сайте www.termokont.ru |
||
приведены в разделе «Запуск регистрации» Руководства по эксплуатации.
ГОСТ Р 56940-2016/EN 12830:1999 Регистраторы температуры, используемые
при транспортировании, хранении и распределении охлажденной, замороженной и глубокой/быстрой заморозки пищевой продукции и мороженого. Испытания, эксплуатационные характеристики, пригодность к применению;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
ТУ 26.51.51-019-70082873-2024 Регистраторы-индикаторы Термо-Конт МК. Технические условия.
