| Номер в госреестре | 93465-24 |
| Наименование СИ | Модули учета электрической энергии постоянного тока |
| Обозначение типа СИ | ENGY.METER.DC |
| Изготовитель | Общество с ограниченной ответственностью "ЭНЖИ" (ООО "ЭНЖИ"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 14.10.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули учета электрической энергии постоянного тока ENGY.METER.DC (далее - модули) предназначены для измерений напряжения, силы тока, потребляемой мощности и подсчета количества потребляемой энергии в сети постоянного тока, отображения параметров на дисплее и передачи их по интерфейсу RS-485 контроллеру или управляющему ПО для последующей обработки.
Модули представляют собой компактные электроизмерительные приборы, принцип действия которых основан на преобразовании входных аналоговых сигналов тока и напряжения в цифровую форму, для дальнейшей обработки микропроцессорным устройством. Входные сигналы тока измеряются косвенным методом с помощью шунта с номинальным падением напряжения 75 мВ. В модуле есть возможность выбора номинала используемого шунта: 200, 300 или 400 ампер. Напряжение постоянного тока измеряется прямым методом. В процессе измерений текущих значений напряжения и силы постоянного тока производится расчет текущей мощности постоянного тока путем перемножения силы тока на напряжение, и расчет количества потребляемой энергии с классом точности не ниже 0,5.
Конструктивно модули выполнены в виде моноблока в пластмассовом корпусе серого цвета для установки на типовую DIN-рейку шириной 35 мм. Модули рекомендуется устанавливать в монтажный шкаф. Подвод кабелей внешних подключений выполнен на верхнем и нижнем торцах модуля. На лицевой панели расположены дисплей для отображения текущей информации и меню настройки, а также функциональные клавиши.
К данному типу средства измерений относятся модули учета электрической энергии постоянного тока ENGY.METER.DC
Модули подвергаются приемосдаточным испытаниям, после чего пломбируются с нанесением пломбы в виде номерной наклейки.
Нанесение знака поверки на модули не предусмотрено.
Общий вид средств измерений представлен на рисунке 1.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на информационную табличку, наклеиваемую на боковую панель модулей в месте, указанном на рисунке 2. Схема пломбирования от несанкционированного доступа представлена на рисунке 3

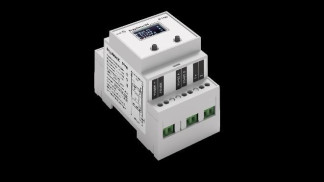

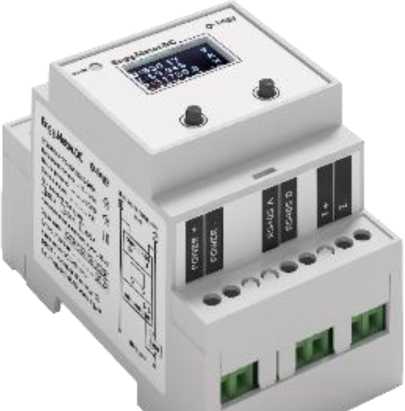

Рисунок 1 - Общий вид средства измерений

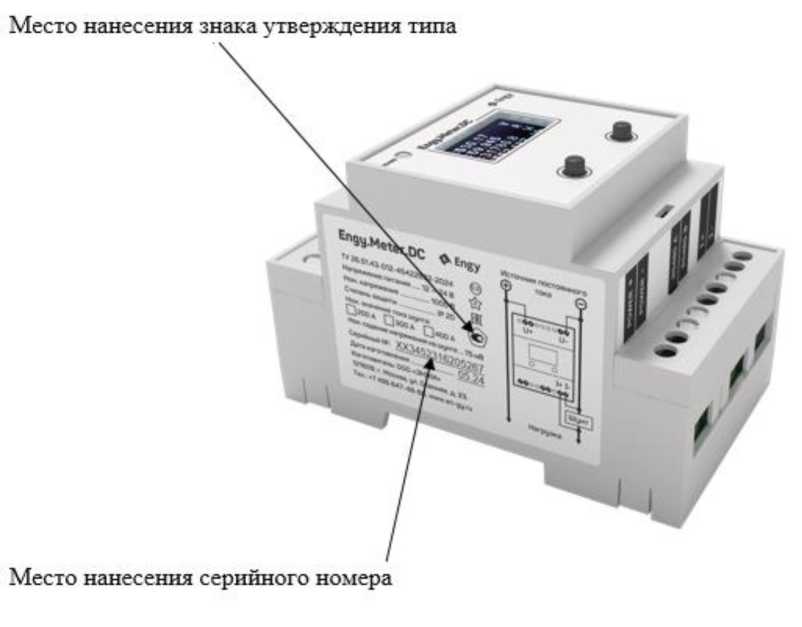

Рисунок 2 - Место нанесения серийного номера и место нанесения знака утверждения типа

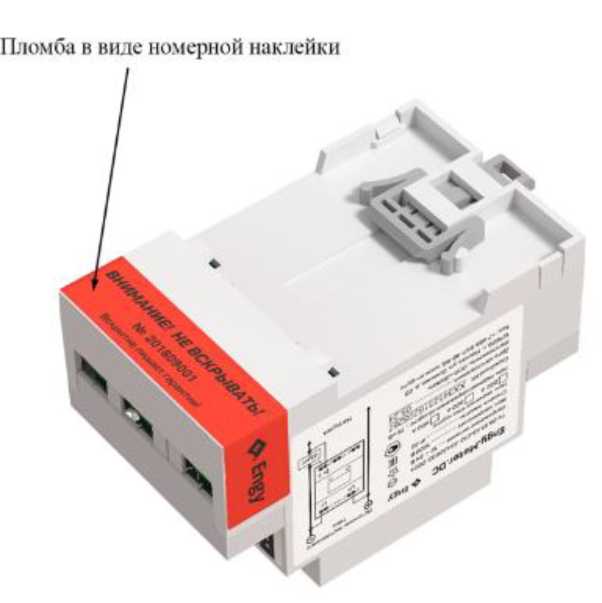

Рисунок 3 - Схема пломбирования от несанкционированного доступа
Управление режимами работы и настройками модулей осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Внутреннее программное обеспечение является метрологически значимым.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Engy.Meter.DC |
| Номер версии (идентификационный номер ПО) | не ниже 1.0 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений падения напряжения на внешнем токоизмерительном шунте, мВ | от 0,75 до 75,00 |
| Пределы допускаемой относительной погрешности измерений падения напряжения на внешнем токоизмерительном шунте, %, в диапазоне: - от 0,75 до 1,50 мВ включ. - св. 1,50 до 75,00 мВ | ±1,0 ±0,2 |
| Диапазон измерений напряжения, В | от 50 до 1000 |
| Пределы допускаемой относительной погрешности измерений напряжения, % | ±0,2 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Номинальное значение напряжения питания, В | от 12 до 24 ± 10 % |
| Мощность, потребляемая модулем по цепи питания, Вт, не более | 1,2 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 96x53x59 |
| Масса, кг, не более | 0,2 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при 25 °С, %, не более - атмосферное давление, кПа | от -30 до +65 98 от 87 до 107 |
наносится типографским способом на информационную табличку, наклеиваемую на боковую панель модуля, и на титульный лист паспорта.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Модуль учета электрической энергии постоянного тока | Engy.Meter.DC | 1 шт. |
| Паспорт | Meter.E00.00.00.000 ПС | 1 экз. |
| Руководство по эксплуатации | Meter.E00.00.00.000 РЭ | 1 экз. |
| Комплект упаковки | _ | 1 шт. |
приведены в разделе 6 «Описание модуля» руководства по эксплуатации
Meter.E00.00.00.000 РЭ.
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ТУ 26.51.43-012-45422632-2024 «Модуль учета электрической энергии постоянного тока ENGY.METER.DC.DC. Технические условия».
| Зарегистрировано поверок | 125 |
| Поверителей | 2 |
| Актуальность данных | 06.12.2024 |
