Источники питания постоянного тока программируемые DP900, 93454-24

Источники питания постоянного тока программируемые DP900 предназначены для воспроизведения напряжения и силы постоянного тока.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	93454-24
Наименование СИ	Источники питания постоянного тока программируемые
Обозначение типа СИ	DP900
Изготовитель	Компания Rigol Technologies Co., Ltd, Китай
Год регистрации	2024
Срок свидетельства	14.10.2029
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Источники питания постоянного тока программируемые DP900 (далее - источники) представляют собой электронные устройства, формирующие регулируемые стабилизированные напряжение и силу постоянного тока.

Источники имеют модификации, отличающиеся характеристиками выходных каналов, разрешением дисплея, наличием цифрового интерфейса, и представлены в таблице 1.

Таблица 1 - Модификации источников

Модификации	Наличие цифрового интерфейса	Ка-налы	Предельные выходных па	значения раметров	Защита от перегрузки
Модификации	Наличие цифрового интерфейса	Ка-налы	напряжение, В	ток, А	по напряжению, В	по току, А
DP932A	Имеется	1	32	3	от 0,001 до 35,200	от 0,001 до 3,300
		2	32	3	от 0,001 до 35,200
		3	6	3	от 0,001 до 6,600
DP932U	Имеется (опция)	1	32	3	от 0,001 до 35,200
		2	32	3	от 0,001 до 35,200
		3	6	3	от 0,001 до 6,600
DP932E	Отсутствуе т	1	30	3	от 0,001 до 33,000
		2	30	3	от 0,001 до 33,000
		3	6	3	от 0,001 до 6,600

Источники имеют режимы стабилизации напряжения, тока и программирование выходных параметров. Регулировки выходных напряжения и силы тока независимы друг от друга. Источники позволяют последовательное и параллельное включение выходов. Устанавливаемые значения напряжения, силы тока и мощности на выходе источников отображаются на дисплее и могут быть сохранены во внутренней памяти. Источники имеют защиту от перегрузки по напряжению, току, от перегрева, неправильного подключения.

В источниках реализованы функции задержки включения/выключения и установки циклов переключения режимов.

Конструктивно источники выполнены в виде моноблока в настольном исполнении и снабжены ручкой для переноски. В конструкции источников имеется контроллер, встроенная программа которого не содержит метрологически значимых частей и предназначена только для выбора режимов работы при автономном использовании или управлении от персонального компьютера (ПК). Для связи с внешними устройствами источники в стандартной комплектации снабжены интерфейсами USB Host, USB Device, LAN, Digital I/O.

На передней панели расположены дисплей, кнопки и поворотный переключатель управления режимами источников (в том числе кнопки переключения пределов/каналов) управления, клеммы выхода и заземления. На задней панели источника расположены разъем и переключатель напряжения питания, разъемы интерфейсов USB, LAN, разъем Digital I/O для подключения входа и выхода внешнего датчика, вентилятор охлаждения.

Обозначение модификации источников наносится на лицевую панель методом шелкографии (рисунок 1), места для нанесения знака утверждения типа и знака поверки, а также схема пломбирования указаны на рисунке 2.

На задней панели на самоклеящейся этикетке помещён уникальный заводской номер в 13-и-значном цифробуквенном формате (рисунок 3).

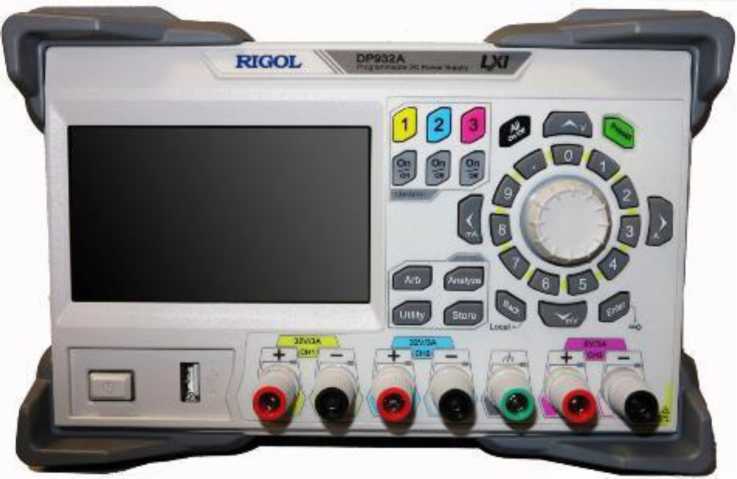

Рисунок 1 - Передняя панель источников

Место нанесения заводского номера

Место нанесения знака поверки

Место нанесения знака утверждения типа

Место для нанесения пломбы в виде стикера-наклейки

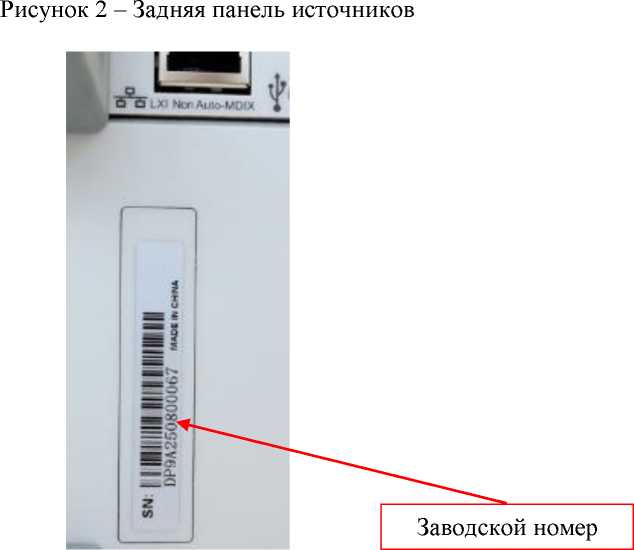

Рисунок 3 - Фрагмент задней панели источников с этикеткой

Программное обеспечение

Программное обеспечение, установленное на внутренний контроллер, служит для управления режимами работы источников, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование	DP Firmware
Номер версии (идентификационный номер)	не ниже V01.00.01

Технические характеристики

Метрологические и технические характеристики источников представлены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение для модификаций
	DP932A, DP932U		DP932E
Канал	1 и 2	3	1 и 2	3
Напряжение, В	от 0 до 32	от 0 до 6	от 0 до 30	от 0 до 6
Сила тока, А	от 0 до 3	от 0 до 3	от 0 до 3	от 0 до 3
Пределы допускаемых погрешностей установки выходных параметров
Напряжение, В	±(0,0005-U+ 0,0100)	±(0,001 •U+ 0,005)	±(0,0005-U+ 0,0100)	±(0,001-U+ 0,005)
Сила тока, А	±(0,002-1+0,005)
Пределы допускаемых погрешностей установки выходных параметров при изменении нагрузки
Напряжение, В	±(0,0001-U+0,0020)
Сила тока, А	±(0,00010-1+0,00025)
Пульсации и шумы в диапазоне от 20 Гц до 20 МГц
Допускаемое напряжение	до 350 мкВ скз, до 2 мВ п-п
Примечания: 1) U - напряжение постоянного тока на выходе источника, В; I - сила постоянного тока на выходе источник, А; 2) Погрешность установки силы тока при изменении нагрузки не нормируется; 3) скз - индекс среднеквадратического значения измеряемой величины; п-п - индекс амплитуды измеряемой величины от пика до пика

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Напряжение питающей сети, В	от 90 до 253
Номинальные значения частоты питающей сети, Гц	от 49,6 до 50,4
Габаритные размеры, ширинахглубинахвысота, мм, не более	240х425х160
Масса, кг, не более	9.6
Условия эксплуатации: температура окружающей среды, °С относительная влажность, % атмосферное давление, кПа	от +15 до +35 от 30 до 80 от 84 до 106

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок безотказной эксплуатации, лет	3

Знак утверждения типа

наносится на заднюю панель корпуса источников в виде самоклеящейся этикетки и на титульный лист «Руководства по эксплуатации» типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
Источник питания	(модификация источника)	1
Предохранитель	250 В; 3,15 A	1
Предохранитель	250 В; 6,3 A	2
Провода соединительные 10А, пара	-	2
Провода соединительные 10А, пара с зажимом «крокодил»	-	1
Колодка-переходник к разъему DIGITAL I/O	-	1
Кабель сетевой	-	1
Кабель USB	-	1
Руководство по эксплуатации	QGH08100-1110-RUS	1
Опции и принадлежности	-	по заказу

Сведения о методах измерений

приведены в главе 4 «Знакомство с прибором» документа QGH08100-1110-RUS «Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;

Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В диапазоне частот от 1-10’1 до 2-109 Гц»;

Стандарт предприятия «Источники питания постоянного тока программируемые DP900», № DSH04100-2021-06-RU.
