Бруски контрольные Обозначение отсутствует, 93168-24

Назначение

Бруски контрольные предназначены для измерений отклонений от прямолинейности рабочих поверхностей лекальных линеек и лекальных угольников.

Описание

Принцип действия бруска контрольного состоит в том, что на рабочую поверхность накладывают ребром проверяемую поверхность, например: лекальную линейку, затем по световой щели определяют характер соприкосновения рабочей поверхности лекальной линейки с рабочей поверхностью бруска контрольного. Числовое значение просвета получают, сравнивая его с «образцом просвета». Для получения «образца просвета» к рабочей поверхности плоской стеклянной пластины притирают параллельно друг к другу плоскопараллельные концевые меры длины, разность номинальных длин которых равна контролируемому размеру. Две одинаковые концевые меры большей длины притирают по краям, а концевые меры меньшей длины между ними. Тогда при наложении ребра лекальной линейки на концевые меры длины в направлении параллельном их короткому ребру получают соответствующий «образец просвета».

Бруски контрольные выполнены из цельного бруска металла с одной или двумя рабочими поверхностями и имеют в сечении прямоугольную форму. Рабочая поверхность бруска контрольного представляет собой обработанную методом точной доводки плоскость с нормированными значениями плоскостности. Бруски могут быть оснащены одной или двумя ручками для удобства перемещения и предотвращения влияния тепла рук.

Бруски имеют теплоизолирующие оправы с двумя опорами, расположенными против рисок, отмечающих точки наименьшего прогиба, нанесенных на боковых поверхностях брусков.

Бруски контрольные изготавливаются в модификациях БК-150, БК-250, БК-350,

БК-500, которые отличаются между собой длиной рабочей поверхности.

Товарный знак \И или к     \v_zi i наносится на паспорт брусков контрольных

тпографским методом,и нерабочую поверхность бруска контрольного лазерной маркировкой.

Заводской номер в формате цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на нерабочую поверхность бруска контрольного лазерной маркировкой в местах, указанных на рисунках 1 и 2.

Пломбирование брусков контрольных от несанкционированного доступа не предусмотрено.

Возможность нанесения знака поверки на средство измерений отсутствует.

Общий вид брусков контрольных приведен на рисунках 1-2.

Обозначение основных размеров брусков контрольных указано на рисунке 3.

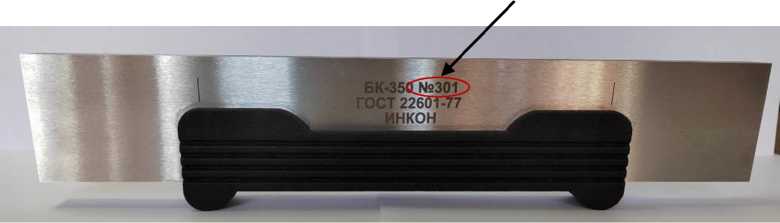

Место нанесения заводского номера

Рисунок 1 - Общий вид брусков контрольных модификации БК-350

Место нанесения заводского номера

Рисунок 2 - Общий вид брусков контрольных модификации БК-350

Рисунок 3- Обозначение основных размеров брусков контрольных

Технические характеристики

Таблица 1 - Основные метрологические характеристики

Таблица 2 - Основные технические характеристики

Примечание:

* - габаритные размеры указаны без учета длины ручек, используемые для удобства перемещения и предотвращения влияния тепла рук

Знак утверждения типа

наносится на титульный лист паспорта типографским методом.

Комплектность

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 5 «Порядок работы» паспорта брусков контрольных.

Нормативные документы

Государственная поверочная схема для средств измерений параметров отклонений от плоскостности оптических поверхностей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 25 ноября 2019 г. № 2819;

ГОСТ 22601-77 «Бруски контрольные. Технические условия».
