| Номер в госреестре | 93132-24 |
| Наименование СИ | Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-11 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | АООТ "Тюменский судостроительный завод", г. Тюмень (изготовлены в 1993 г.) |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-11 (далее - танки) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, отпуска и транспортировки.
Принцип действия танков основан на заполнении их нефтью или нефтепродуктом до произвольного уровня, соответствующего определенному объему, приведенному в градуировочных таблицах резервуаров.
Танки представляют собой горизонтально установленные стальные сосуды цилиндрической формы, оснащенные люками и патрубками, с непроницаемыми поперечными переборками. Танки отделены от наружной обшивки судна. Погрузка и выгрузка нефти и нефтепродуктов производится закрытым способом. Трубы для подвода и отвода нефти и нефтепродуктов изготовлены таким образом, что при измерениях уровня жидкости исключена возможность протока или вывода жидкости произвольным образом.
К танкам данного типа относятся танки с заводскими номерами 1, 2, 3, 4, 5, 6. Танки расположены на палубе нефтеналивной баржи НБ-11 проекта 16802.

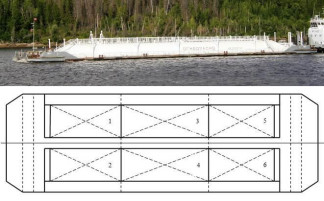

Общий вид нефтеналивной баржи НБ-11 представлен на рисунке 1. Схематичное расположение танков на палубе нефтеналивной баржи НБ-11 представлено на рисунке 2.

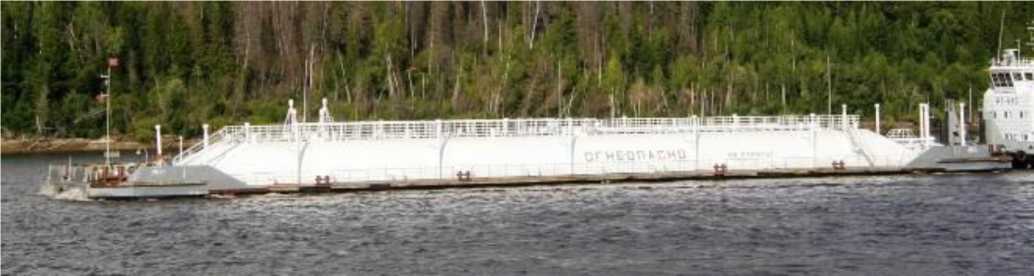

Р и с у н о к 1 - Общий вид нефтеналивной баржи НБ-11

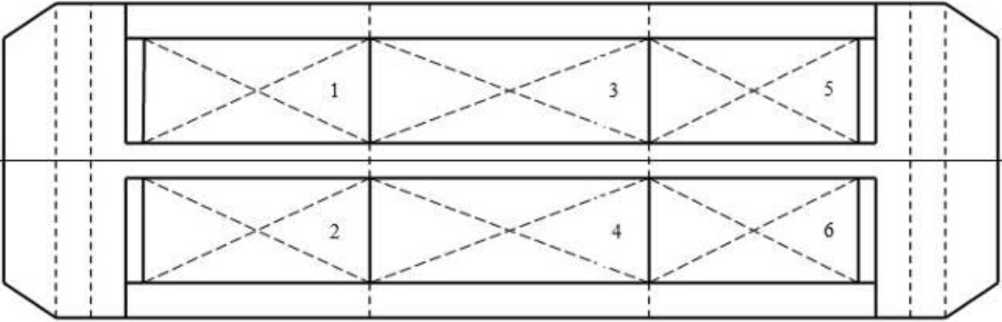

Рисунок 2 - Схематичное расположение танков на палубе

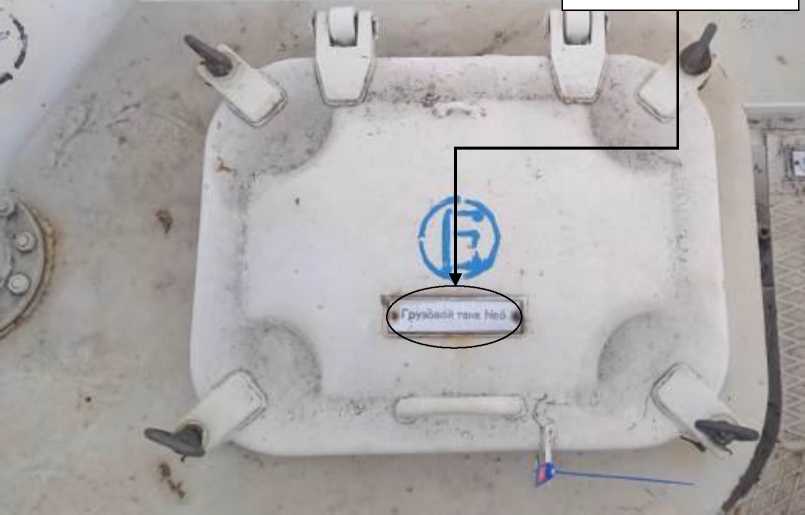

Заводские номера в виде цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, нанесены на замерные люки танков в виде номерных табличек. Общий вид замерного люка и место нанесения заводского номера представлены на рисунке 3.
Место нанесения заводского номера
Р и с у н о к 3 - Общий вид замерного люка и место нанесения заводского номера
Таблица 1- Метрологические характеристики
| Наименование характеристики | Значение, для танка № | ||
| 1, 2 | 3, 4 | 5, 6 | |
| Диапазон вместимости, м3 | от 5 до 510 | от 5 до 600 | от 5 до 515 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрическим методом), % | ± 0,35 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °C - атмосферное давление, кПа | от + 5 до + 35 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 40 |
наносится на паспорт типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар (танк) стальной горизонтальный цилиндрический | — | 1 шт. |
| Паспорт | — | 1 экз. |
приведены в разделе 6 «Устройство и принцип работы» паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
