| Номер в госреестре | 93110-24 |
| Наименование СИ | Приборы контрольные универсальные |
| Обозначение типа СИ | УКП-5С |
| Изготовитель | Общество с ограниченной ответственностью "Московский завод спасательного оборудования" (ООО "МЗСО"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 04.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы контрольные универсальные УКП-5С (далее по тексту приборы) предназначенные для измерений избыточного, вакууметрического давления, измерений объемного расхода при проверке кислородных изолирующих дыхательных аппаратов.
Принцип действия приборов при измерении избыточного и вакууметрического давления основан на встроенной измерительной трубке мановакууметра, которая работает в режиме измерений положительного и отрицательного давления. Принцип действия приборов при воспроизведении и измерении объемного расхода основан на встроенной системе, создающей поток воздуха и проходящий через ротаметры.
Конструктивно приборы имеют два встроенных кислородных манометра МП2-УФ (регистрационный №60168-15), жидкостный мановакууметр и два ротаметра. В приборе вмонтированы два электрических воздушных компрессора. Компрессоры могут откачивать и нагнетать воздух в систему проверяемых приборов и приспособлений. В приборе имеется блок высокого давления вместе с редуктором, который находится на приборной панели устройства.
Общий вид приборов представлен на рисунке 1.
Общий вид приборов с указанием места нанесения знака утверждения типа и заводского номера представлен на рисунке 2.
Заводской номер в виде цифрогого обозначения наносится на бирку любым технологическим методом.
Нанесение знака поверки на прибор не предусмотрено.

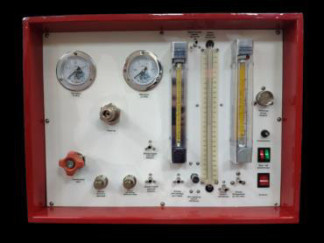

Рисунок 1 - Общий вид приборов УКП-5С
Место нанесения знака утверждения типа и заводского номера

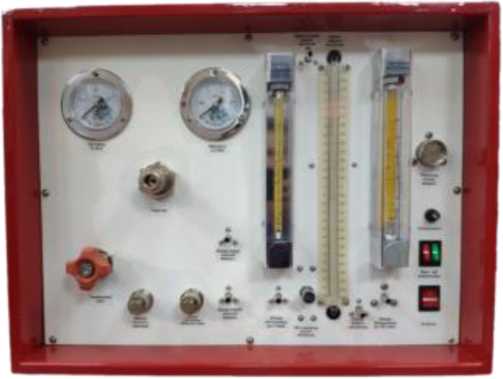

Рисунок 2 - Общий вид приборов УКП-5С с указанием места нанесения знака утверждения типа и места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, Па | от - 1200 до 1200 |
| Пределы допускаемой приведенной погрешности измерения избыточного давления, % | ±2,5 |
| Диапазон измерений объемного расхода воздуха, л/мин | от 0,5 до 2,5 |
| Пределы допускаемой приведенной погрешности измерения объемного расхода воздуха, % | ±10 |
| Диапазон измерений расхода воздуха, л/мин | от 20 до 80 |
| Пределы допускаемой приведенной погрешности измерения объемного расхода воздуха, % | ±5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, - длина - ширина - высота | 525±5 300±5 400±5 |
| Масса, не более, кг | 15 |
| Условия эксплуатации: - температура воздуха, °С - относительная влажность воздуха, не более, % - атмосферное давление, кПа | от 10 до 35 80 от 96,0 до 104,0 |
| Параметры электрического питания: - напряжение питающей сети, В - частота питающей сети, Гц | от 207 до 253 от 49 до 51 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на бирку приборов любым технологическим способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Прибор контрольный универсальный, в составе: | УКП-5С | 1 |
| Манометры кислородные | МП2-УФ | 2 |
| Мановакууметр жидкостной | _ | 1 |
| Ротаметры | _ | 2 |
| Паспорт | УКП-5С.00.00.000ПС | 1 |
| Руководство по эксплуатации | УКП-5С.00.00.000РЭ | 1 |
| Ведомость ЗИП, запасные части, инструменты, принадлежности согласно ведомости ЗИП | УКП-5С.00.00.000ЗИ | 1 |
приведены в разделе 6 руководства по эксплуатаци.
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Росстандарта от 11. мая г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
ТУ 28.99.39-009-772301001-21 «Приборы контрольные универсальные УКП-5С. Технические условия».
Общество с ограниченной ответственностью «Московский завод спасательного оборудования» (ООО «МЗСО»)
ИНН 9723097551
Юридический адрес: 115432, г. Москва, ул. Трофимова, д. 24, к. 1, эт. 1, помещ. 1, ком. 6а
Телефон: +7(967) 027-18-17
Е-mail: info@mzso.org
