Манометры дифференциальные МЕГЕОН, 93057-24

Назначение

Манометры дифференциальные МЕГЕОН (далее - манометры) предназначены для измерений избыточного, пониженного и дифференциального давлений.

Описание

Манометры состоят из тензорезистивного первичного преобразователя и электронной схемой, размещенных в пластиковом корпусе с жидкокристаллическим дисплеем.

Принцип действия манометров основан на преобразовании упругой деформации первичного преобразователя, возникающей в результате воздействия измеряемого давления в электрический выходной сигнал с последующим преобразованием этого сигнала в цифровой код и выдачи измеренного значения на дисплей.

Манометры выпускаются в модификациях: 51012, 51013, 51014, 51015, 51016 которые отличаются диапазоном изменения и погрешностью.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на заднюю крышку манометра в виде наклейки.

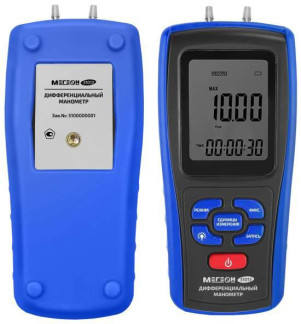

Общий вид манометров с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунке 1. Цвет чехла определяется при заказе.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

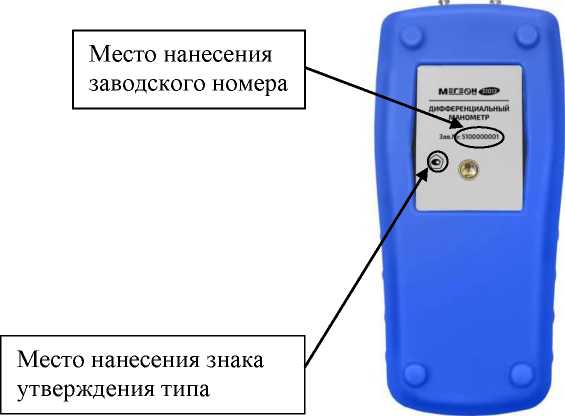

Р и с у н о к 1 - Общий вид манометров с указанием мест нанесения заводского номера и знака утверждения типа

Саморазрушающаяся этикетка предприятия-изготовителя, ограничивающая несанкционированный доступ

Место нанесения знака поверки

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака

Программное обеспечение

Манометры функционируют под управлением специального программного обеспечения (далее - ПО), записанного в микроконтроллере и являющимся неотъемлемой частью прибора. ПО обеспечивает сбор, обработку, индикацию и передачу измерительной информации и управление работой манометров.

Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО приборов и измеренных данных.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Влияние ПО учтено при нормировании метрологических характеристик.

Технические характеристики

Основные метрологические и технические характеристики приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Примечание - вариация показаний манометра не превышает значения пределов допускаемой приведенной погрешности измерений

Т а б л и ц а 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на заднюю крышку манометра методом наклейки.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе «Инструкция по эксплуатации» руководства по эксплуатации и паспорта.

Нормативные документы

Приказ Росстандарта от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1405 Па»;

ТУ   26.51.52-001-23430128-2023   «Дифференциальные манометры «МЕГЕОН».

Технические условия».
