| Номер в госреестре | 93034-24 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФЗМ 220Б-III У1 |
| Изготовитель | Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА"), г. Запорожье (изготовлены в 1982 г.) |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФЗМ 220Б-Ш У1 (далее - трансформаторы тока) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены в верхней части трансформатора тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
К трансформаторам тока данного типа относится трансформаторы тока ТФЗМ 220Б-111 У1 с заводскими номерами 7625, 7623, 7659.
Таблички с заводскими номерами (шильды), идентифицирующие каждый экземпляр средства измерений, в числовом формате, состоящие из арабских цифр, прикреплены с помощью заклепывания и расположены на основании трансформаторов, заводские номера нанесены методом тиснения.
Нанесение знака поверки на трансформаторы тока не предусмотрено.

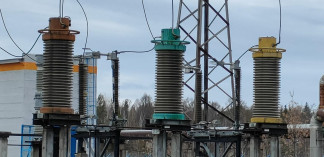

Общий вид трансформаторов тока ТФЗМ 220Б-Ш У1 с указанием места пломбировки и места нанесения заводского номера представлен на рисунке 1.
Рисунок 1 - Общий вид трансформаторов тока ТФЗМ 220Б-Ш У1 с указанием места пломбировки и места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| Номинальный первичный ток, А | 600 | |||
| Номинальный вторичный ток, А | 1 | |||
| Номинальное напряжение, кВ | 220 | |||
| Наибольшее рабочее напряжение, кВ | 252 | |||
| Класс точности основной вторичной обмотки | 0,5 | 10Р | 10Р | 10Р |
| Номинальная мощность основной вторичной обмотки, В •А | 30 | 50 | 50 | 30 |
| Номинальная предельная кратность обмоток для защиты | - | 15 | 15 | 10 |
| Номинальная частота, Гц | 50 | |||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч, не менее | 400000 |
| Средний срок службы, лет, не менее | 25 |
| Условия эксплуатации: - температура окружающей среды, °С | от - 45 до +45 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФЗМ 220Б-Ш У1 | 1 шт. |
| Паспорт | ТФЗМ 220Б-Ш У1 | 1 экз. |
приведены в разделе «Проверка технического состояния» паспорта трансформатора тока.
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
