| Номер в госреестре | 92681-24 |
| Наименование СИ | Датчики вибрации и температуры |
| Обозначение типа СИ | ДВТ |
| Изготовитель | Общество с ограниченной ответственностью "РАДИОТЕХНИЧЕСКИЕ СИСТЕМЫ" (ООО "РТС"), г. Красноярск |
| Год регистрации | 2024 |
| Срок свидетельства | 19.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики вибрации и температуры ДВТ (далее по тексту - ДВТ) предназначены для измерения вибрации и температуры на не вращающихся частях машин с целью мониторинга и диагностики их технического состояния.
Принцип действия основан на измерения температуры и виброускорения по трем осям чувствительности (X, Y, Z) с последующим преобразованием в соответствующие среднеквадратичные значения виброскорости по ГОСТ ISO 2954. Измеренные значения температуры и виброскорости передаются на сервер посредством радио интерфейса по протоколу LoRaWAN.
ДВТ состоит из алюминиевого основания с печатным узлом, держателя элемента питания с печатными антеннами LoRaWAN и NFC, элемента питания и пластиковой крышки.
Заводской номер в числовом формате, состоящий из арабских цифр, наносится на внешнюю боковую поверхность алюминиевого основания ДВТ с помощью лазерной гравировки.
Нанесение знака поверки на ДВТ не предусмотрено. Пломбирование ДВТ не предусмотрено.

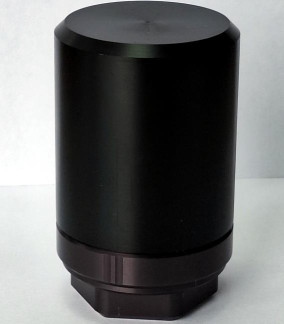

Общий вид ДВТ с указанием места нанесения заводского номера представлен на рисунке 1.
Рисунок 1 - Общий вид ДВТ с указанием места нанесения заводского номера
Место нанесения заводского номера
ДВТ имеет встроенное программное обеспечение (ПО). Идентификационные данные приведены в таблице 1.
Влияние встроенного ПО учтено при нормировании метрологических характеристик ДВТ. Конструкция ДВТ не предусматривает возможность внесения изменений в ПО и исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 соответствует уровню «высокий».
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | VTS-23-fw |
| Номер версии (идентификационный номер) ПО, не ниже | vl.0.0 |
| Цифровой идентификатор ПО | 2109af34e024d474ffc72edb55ff9d1bb895 92cf21a6e04b151c23cd9640e9fe |
| Алгоритм вычисления контрольной суммы исполняемого кода | SHA256 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон частот измерения виброскорости, Гц | от 10 до 1000 включ. |
| Диапазон измерения виброскорости, мм/с | от 0,1 до 100 включ. |
| Предел допускаемой относительной погрешности измерения виброскорости, % | ±7 |
| Диапазон измерения температуры, °C | от - 40 до + 85 включ. |
| Предел допускаемой абсолютной погрешности измерения температуры, °C | ±1,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 25 000 |
| Средний срок службы, лет, не менее | 10 |
| Габаритные размеры: - диаметр, мм - высота, мм | 50 ±1 78 ±5 |
| Масса, г, не более | 225 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при 25 °С, % - атмосферное давление, кПа | от -40 до +85 от 0 до 100 от 84,0 до 106,7 |
| Параметры питания: - напряжение питания постоянного тока, В - потребляемая сила тока (постоянный ток), мА, не более | от 2,7 до 3,6 50 |
| Емкость встроенного элемента питания, мАч, не менее | 8500 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Датчик вибрации и температуры | ДВТ | 1 шт. |
| Винт установочный М6*10 по ГОСТ Р ИСО 4027-2013 | _ | 1 шт. |
| Винт установочный М6*12 по ГОСТ Р ИСО 4027-2013 | _ | 1 шт. |
| Винт установочный М6*16 по ГОСТ Р ИСО 4027-2013 | _ | 1 шт. |
| Паспорт | RS.0006-0 ПС | 1 экз. |
| Руководство по эксплуатации | RS.0006-0 РЭ | 1 экз. |
Приведены в разделе 3 «Использование по назначению» руководства по эксплуатации RS.0006-0 РЭ.
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Технические условия ТУ 26.51.66-002-35690685-2023 «Датчики вибрации и температуры ДВТ. Технические условия».
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
