| Номер в госреестре | 92625-24 |
| Наименование СИ | Хроматограф жидкостный с масс-спектрометрическим детектором Orbitrap Exploris MX и детектором на диодной матрице |
| Обозначение типа СИ | Vanquish |
| Изготовитель | "Thermo Fisher Scientific (Bremen) GmbH", Германия |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматограф жидкостный Vanquish с масс-спектрометрическим детектором Orbitrap Exploris MX и детектором на диодной матрице (далее - хроматограф) предназначен для измерений содержания широкого спектра веществ в растворах, продуктах питания, почвах.
Принцип действия хроматографа основан на разделении образца по химическому составу на хроматографической колонке и регистрации компонентов детекторами на диодной матрице и масс-спектрометрическим детектором Orbitrap Exploris MX.
В состав хроматографа входят бинарный насос высокого давления, автосамплер, термостат колонок, расширенный модуль хранения образцов, диодно-матричный детектор, масс-спектрометрический детектор Orbitrap Exploris MX, персональный компьютер.
Масс-спектрометрический детектор Orbitrap Exploris MX укомплектован нагреваемым электроспреем (HESI) в качестве источника ионизации; ионной линейной ловушкой (С-образной ловушкой) и анализатором масс Orbitrap. Ионная ловушка - газонаполненная искривленная линейная ионная ловушка, сделавшая возможным сопряжение импульсно работающего анализатора масс Orbitrap с непрерывными источниками ионов, такими как электрораспылители.
Анализатор масс Orbitrap состоит из центрального электрода веретенообразной формы, окруженного внешним электродом, разделенным на колоколообразные половины. В анализаторе для захвата и удержания ионов используются электрические поля.
Общий вид хроматографа представлен на рисунке 1.
К данному типу средств измерений относится хроматограф жидкостный Vanquish с масс-спектрометрическим детектором Orbitrap Exploris MX и детектором на диодной матрице в составе: детектор масс-спектрометрический Orbitrap Exploris MX, сер. № MX10009C; детектор на диодной матрице, сер. № 8335027; насос бинарный, сер. № 8333241; автосамплер, сер. № 8332524; термостат колонок, сер. № 6300312.
Серийный номер хроматографа присваивается по серийному номеру масс-спектрометрического детектора в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, нанесенному методом цифровой печати на информационную табличку (шильдик) на задней панели масс-спектрометрического детектора, как указано на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование хроматографа не предусмотрено.

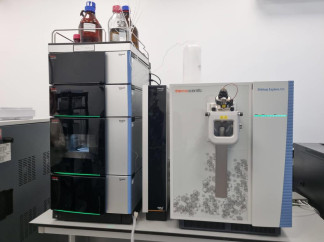

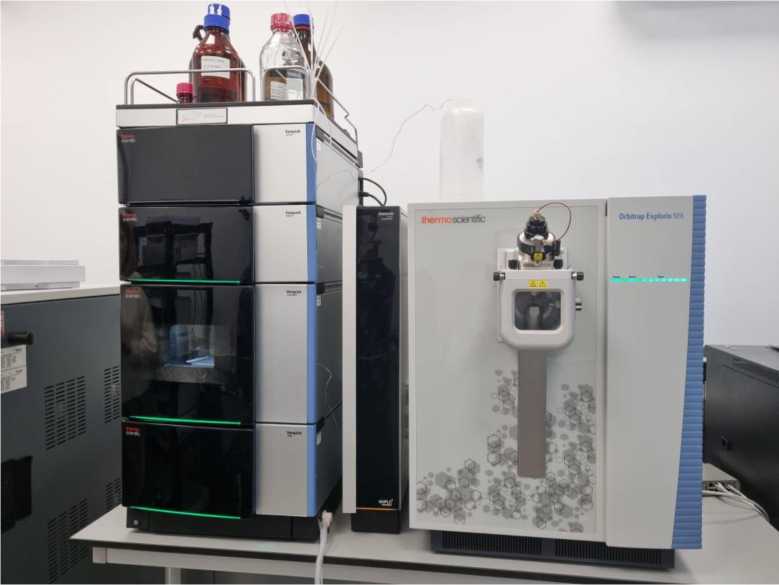

Рисунок 1 - Общий вид хроматографа жидкостного Vanquish с масс-спектрометрическим детектором Orbitrap Exploris MX и детектором на диодной матрице

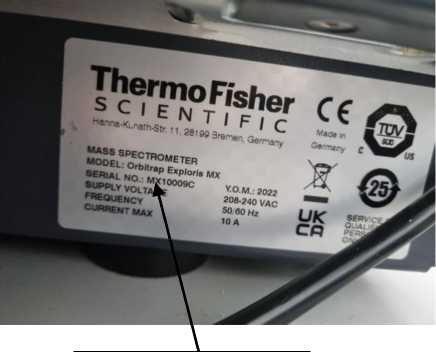

Место нанесения серийного номера
Рисунок 2 - Общий вид информационной таблички (шильдика) с серийным номером
Программное обеспечение, входящее в состав хроматографа, позволяет устанавливать и контролировать режимные параметры хроматографа, отслеживать выполнение анализа, обрабатывать экспериментальные данные.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Влияние программного обеспечения хроматографа учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Xcalibur |
| Номер версии (идентификационный номер ПО), не ниже | 4.5.455.18 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики хроматографа жидкостного Vanquish с детектором на диодной матрице
| Наименование характеристики | Значение |
| Уровень флуктуационных шумов нулевого сигнала, е.о.п., не более | 140-4 |
| Дрейф нулевого сигнала, е.о.п./ч, не более | 2-10-3 |
| Предел детектирования по кофеину, г/см3, не более | 1 •IO-8 |
| Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, %: - площади пика | 2 |
| - времени удерживания | 1 |
| Пределы допускаемого относительного изменения выходного сигнала (площади пика) за 8 часов непрерывной работы, % | ±3 |
Таблица 3 - Метрологические характеристики хроматографа жидкостного Vanquish с масс-спектрометрическим детектором Orbitrap Exploris MX
| Наименование характеристики | Значение |
| Диапазон массовых чисел, а.е.м. | от 40 до 3000 |
| Чувствительность (отношение сигнал/шум) при дозировании 50 пг резерпина (положительная ионизация в электроспрее, сканирование по иону с m/z 609,28), не менее | 100:1 |
| Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, %: - площади пика | 5 |
| - времени удерживания | 2 |
| Пределы допускаемого относительного изменения выходного сигнала (площади пика) за 8 часов непрерывной работы, % | ±10 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение питания, В | 220(:33) |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, ВА, не более | 800 |
| Габаритные размеры (В*Ш*Г), мм, не более: | |
| - детектор масс-спектрометрический Orbitrap Exploris MX | 700x530x770 |
| - детектор на диодной матрице | 155x415x600 |
| - автосамплер | 280x415x600 |
| - насос бинарный | 185x415x600 |
| - термостат колонок | 700x120x450 |
| Масса, кг, не более: | |
| - детектор масс-спектрометрический Orbitrap Exploris MX | 120 |
| - детектор на диодной матрице | 17 |
| - автосамплер | 25 |
| - насос бинарный | 32 |
| - термостат колонок | 13 |
| Условия эксплуатации: - температура окружающей среды, °C | от +18 до +27 |
| - относительная влажность (без конденсации), % | от 20 до 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Хроматограф жидкостный в составе: | Vanquish | 1 шт. |
| - детектор масс-спектрометрический | Orbitrap Exploris MX | 1 шт. |
| - детектор на диодной матрице | - | 1 шт. |
| - насос бинарный | - | 1 шт. |
| - термостат колонок | - | 1 шт. |
| - автосамплер | - | 1 шт. |
| Руководство по эксплуатации. Хроматограф жидкостный Vanquish | - | 1 экз. |
| Руководство по эксплуатации. Детектор масс-спектрометрический Orbitrap Exploris MX | - | 1 экз. |
| Руководство по эксплуатации. Детектор на диодной матрице | - | 1 экз. |
| Методика поверки | - | 1 экз. |
Применение средства измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Техническая документация фирмы-изготовителя «Thermo Fisher Scientific (Bremen) GmbH», Германия.
