| Номер в госреестре | 92595-24 |
| Наименование СИ | Лента измерительная |
| Обозначение типа СИ | Л10Н3 |
| Изготовитель | Закрытое акционерное общество "Опика" (ЗАО "Опика"), Республика Беларусь |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Лента измерительная Л10Н3 (далее - лента) предназначена для передачи единицы длины рабочим эталонам 4-го разряда и средствам измерений согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840.
Принцип действия ленты основан на сравнивании измеряемого размера со шкалой ленты.
К ленте измерительной данного типа относится лента измерительная Л10Н3 зав. № 16481.
Лента измерительная Л10Н3 представляет собой стальную полосу из нержавеющей стали с нанесенной на ее поверхности шкалой. Шкала ленты имеет миллиметровые, сантиметровые, дециметровые и метровые интервалы. Шкала нанесена на нижнюю боковую поверхность ленты, оцифровка шкалы - слева направо. Штрихи шкалы и оцифровка - светлые на темном фоне.
На обоих концах ленты закреплены вытяжные кольца.
Заводской номер в виде цифрового обозначения, состоящей из арабских цифр, нанесен методом лазерной гравировки на конце ленты.

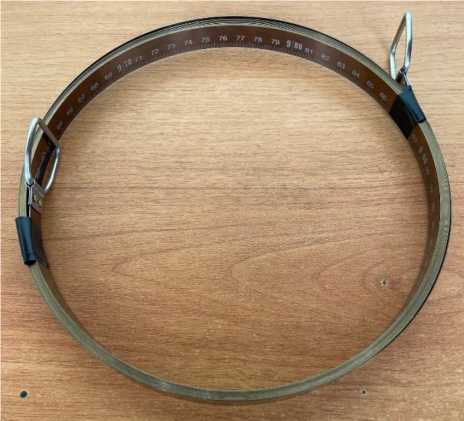

Общий вид ленты представлен на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид ленты
Пломбирование ленты не предусмотрено.
Нанесение знака поверки на ленту не предусмотрено.
Основные метрологические и технические характеристики лент, включая показатели точности, представлены в таблице 1, 2.
Таблица 1 -Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная длина шкалы, м | 10 |
| Цена деления шкалы, мм | 1 |
| Диапазон измерений длины, м | от 0,001 до 10 |
| Допускаемое отклонение действительной длины интервала шкалы от номинального значения при температуре окружающей среды 20 °С, мм: | |
| - миллиметрового; | ± 0,1 |
| - сантиметрового; | ± 0,2 |
| - дециметрового и метрового; | ± 0,3 |
| 5 м; | ± 0,5 |
| 10 м | ± 1,0 |
| Доверительные границы абсолютной погрешности измерений (при доверительной вероятности 0,99) мкм: где L - длина интервала, м | ± (10 + 10 • L) |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Ширина ленты измерительной, мм | 16 ± 0,2 |
| Толщина ленты измерительной, мм | от 0,20 до 0,25 |
| Ширина штриха ленты измерительной, мм | 0,20 ± 0,05 |
| Отклонение от перпендикулярности штрихов шкалы относительно кромки ленты, не более | 30' |
| Отклонение от прямолинейности рабочей боковой кромки ленты измерительной на отрезке шкалы 1 метр, мм, не более | 0,5 |
| Масса, кг, не более | 0,5 |
| Условия эксплуатации: |
| Наименование характеристики | Значение |
| - температура окружающей среды, еС - относительная влажность, % | от +17 до +23 60±20 |
| Средний срок службы, лет, не менее | 2 |
наносят на титульный лист «Паспорта» типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Лента измерительная зав. № 16481 | Л10Н3 | 1 шт. |
| Паспорт | ИМЯБ407613.020.ПС | 1 шт. |
| Методика поверки | - | 1 шт. |
приведены в разделе 4 «Порядок работы» паспорта на ленту измерительную Л10Н3.
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».
