Клещи электроизмерительные АКИП-2306 (далее - клещи) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока без разрыва токовой цепи, электрического сопротивления постоянному току, электрической емкости и частоты.
| Номер в госреестре | 92557-24 |
| Наименование СИ | Клещи электроизмерительные |
| Обозначение типа СИ | АКИП-2306 |
| Изготовитель | "Fujian Lilliput Optoelectronics Technology Co., Ltd.", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 04.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Клещи электроизмерительные АКИП-2306 (далее - клещи) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока без разрыва токовой цепи, электрического сопротивления постоянному току, электрической емкости и частоты.
Принцип действия клещей при измерении силы постоянного и переменного тока основан на измерении магнитного потока, создаваемого измеряемым током в проводнике. Магнитный поток преобразуется в ЭДС, а далее аналоговый сигнал преобразуется в цифровую форму. В режимах измерения напряжения, сопротивления происходит прямое измерение сигнала аналого-цифровым измерительным преобразователем.
Конструктивно клещи выполнены в виде портативных многофункциональных измерительных приборов с батарейным питанием. На передней панели имеются кнопки управления и навигации по меню, переключатель роторного типа для включения и выбора режима измерений. Измеренные значения отображаются на жидкокристаллическом дисплее, индикаторы режимов измерения и индикаторы единиц измерения. На задней панели клещей расположен отсек, закрытый съемной крышкой, для установки элементов питания.
Клещи на измерительных гнездах в режиме измерения тока (АСА, DCA) обеспечивают аналоговый выход для возможности использования с осциллографом в качестве токового преобразователя с целью анализа сигнала тока (отображение формы, измерения).
Клещи изготавливаются в двух модификациях: АКИП-2306 и АКИП-2306А. Модификация АКИП-2306А имеет стандартно встроенный радиомодуль беспроводного интерфейса Bluetooth.
Нанесение знака поверки на клещи не предусмотрено.
Пломбирование клещей от несанкционированного доступа не предусмотрено.
Серийный (заводской) номер, идентифицирующий каждый экземпляр клещей, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса.
Общий вид клещей и место нанесения знака утверждения типа представлены на рисунке 1. Цветовая гамма корпуса клещей может быть изменена по решению Изготовителя в одностороннем порядке. Место нанесения заводского номера представлено на рисунке 1.

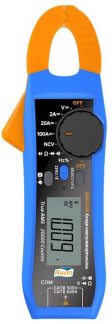

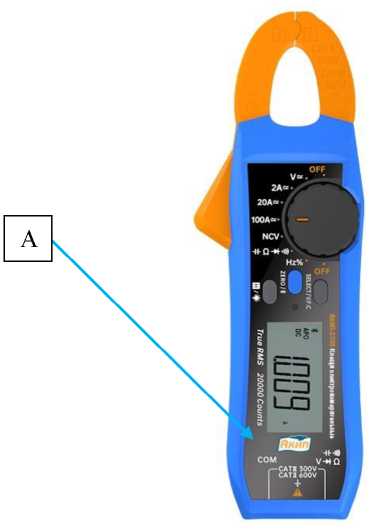

Рисунок 1 - Общий вид клещей, места нанесения знака утверждения типа (А) и серийного номера(Б)
Таблица 1 - Метрологические характеристики клещей в режиме измерений напряжения
постоянного тока
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности, В |
|
200,00 мВ |
0,01 мВ |
±(0,007-U^lO-k) |
|
2,0000 В |
0,0001 В |
±(0,005-иИЗм+5-к) |
|
20,000 В |
0,001 В |
|
|
200,00 В |
0,01 В |
|
|
600,0 В |
0,1 В |
Примечание:
иизм - измеренное значение напряжения, В.
Таблица 2 - Метрологические характеристики клещей в режиме измерений напряжения переменного тока._______________________________________________________________________
|
Верхний предел диапазона измерений, В |
Диапазон частот, Гц |
Значение единицы младшего разряда k, В |
Пределы допускаемой абсолютной погрешности, В |
Пределы допускаемой абсолютной погрешности, В1) |
|
2,0000 В |
от 40 до 1000 |
0,0001 В |
±(о,оо8-иИЗм+1о-к) |
±(0Жиизм+3^) |
|
20,000 В |
0,001 В |
|||
|
200,00 В |
0,01 В |
|||
|
600,0 В |
0,1 В |
|||
|
Примечания: 1) - при использовании фильтра НЧ (VFC) иизм - измеренное значение напряжения, В. |
||||
Таблица 3 - Метрологические характеристики клещей в режиме измерений силы постоянного тока
|
Верхний предел диапазона измерений, А |
Значение единицы младшего разряда k, А |
Пределы допускаемой абсолютной погрешности, А |
|
2,0000 |
0,001 |
±(0,02<1изм+8) |
|
20,000 |
0,01 |
±(0,02-]изм+3-к) |
|
100,00 |
0,1 |
|
|
Примечания: 1изм - измеренное значение силы тока, А. |
||
Таблица 4 - Метрологические характеристики клещей в режиме измерений силы переменного тока
|
Верхний предел диапазона измерений, А |
Диапазон частот, Гц |
Значение единицы младшего разряда к, А |
Пределы допускаемой абсолютной погрешности, А |
Пределы допускаемой абсолютной погрешности, А1) |
|
2,0000 |
от 40 до 1000 |
0,001 |
±(0Ж1изм+10) |
±(0,04<1изм+10) |
|
20,000 |
0,01 |
±(0,025-1изм+5-к) |
||
|
100,00 |
0,1 |
|||
|
Примечания: 1) - при использовании фильтра НЧ (VFC) 1изм - измеренное значение силы тока, А. |
||||
Таблица 5 - Метрологические характеристики клещей в режиме измерений сопротивления
постоянному току
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда к |
Пределы допускаемой абсолютной погрешности |
|
200,00 Ом |
0,01 Ом |
±(0,005^изм+10^к) |
|
2,0000 кОм |
0,0001 кОм |
|
|
20,000 кОм |
0,001 кОм |
|
|
200,00 кОм |
0,01 кОм |
|
|
2,0000 МОм |
0,0001 МОм |
|
|
20,000 МОм |
0,001 МОм |
±(0,01<Киам+10-к) |
|
200,00 МОм |
0,01 МОм |
±(0,05<Иизм+10-к) |
Примечание:
R-изм - измеренное значение сопротивления постоянному току, Ом.
Таблица 6 - Метрологические характеристики клещей в режиме измерений электрической
емкости
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда к |
Пределы допускаемой абсолютной погрешности |
|
2,000 нФ |
0,001 нФ |
±(0,04<изм+10^к) |
|
20,00 нФ |
0,01 нФ |
±(0,03<изм+10^к) |
|
200,0 нФ |
0,1 нФ |
|
|
2,000 мкФ |
0,001 мкФ |
|
|
20,00 мкФ |
0,01 мкФ |
|
|
200,0 мкФ |
0,1 мкФ |
|
|
2,000 мФ |
0,001 мФ |
|
|
20,00 мФ1) |
0,01 мФ |
|
|
Примечания: 1) - время стабилизации значения составляет 30 секунд Сизм - измеренное значение емкости. |
||
Таблица 7 - Метрологические характеристики клещей в режиме измерений частоты
|
Верхний предел диапазона измерений1) |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности |
|
200,00 Гц |
0,01 Гц |
±(0,0001Тизм+10-к) |
|
2,0000 кГц |
0,0001 кГц |
|
|
20,000 кГц |
0,001 кГц |
|
|
200,00 кГц |
0,01 кГц |
|
|
2,0000 МГц |
0,0001 МГц |
|
|
20,000 МГц |
0,001 МГц |
|
|
Примечания: 1) - измерение частоты сигнала от 1 В; F^ - измеренное значение частоты. |
||
Таблица 8 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
0,19 |
|
Габаритные размеры (ширинахвысотахглубина), мм |
181х60х32 |
|
Питание |
3 В (2 батареи типа AAA) |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +18 до +28 80 от 84,0 до 106,7 |
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от 0 до +40 80 от 84,0 до 106,7 |
наносится на переднюю панель клещей методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 9 - Комплектность клещей
|
Наименование |
Обозначение |
Количество |
|
Клещи |
АКИП-2306 |
1 шт. |
|
Измерительные провода |
- |
2 шт. |
|
Кейс для переноски |
- |
1 шт. |
|
Отвертка |
- |
1 шт. |
|
Батареи питания |
ААА |
2 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
приведены в разделе п.6 «Порядок эксплуатации» руководства по эксплуатации.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 140-16 до 100 А»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
Стандарт предприятия «Клещи электроизмерительные АКИП-2306».
