| Номер в госреестре | 91792-24 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | APZ 3420 S |
| Изготовитель | Общество с ограниченной ответственностью "Пьезус" (ООО "Пьезус"), г. Москва |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления тензорезистивные APZ 3420 S (далее по тексту - датчики) предназначены для измерений и непрерывного преобразования давления-разрежения газов и некристаллизующихся жидкостей в электрический аналоговый унифицированный сигнал постоянного тока.
Принцип действия датчиков основан на упругой деформации материала чувствительного элемента (мембраны) под воздействие давления измеряемой среды, что приводит к изменению электрического сигнала, преобразующегося в унифицированный выходной сигнал постоянного электрического тока.
Конструктивно датчики выполнены в металлическом корпусе с резьбовым штуцером, внутри которого расположены первичный преобразователь и электронный блок.
Датчики данного типа имеют серийные номера:1242932; 1242933; 1242934; 1242935; 1242936; 1242937;1242938; 1242939; 1242940; 1242941; 1242942; 1242943;1242944; 1242945; 1242946; 1242947; 1242948.
Серийный номер в цифровом формате указывается типографским способом на маркировочной этикетке, размещаемой на корпусе датчика методом наклейки.
Нанесение знака поверки на датчики и пломбирование от несанкционированного доступа не предусмотрено.

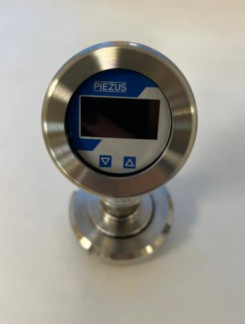

Общий вид датчиков с указанием мест нанесения серийного номера, знака утверждения типа представлен на рисунке 1.
Место нанесения
знака утверждения типа
Место нанесения серийного номера
- Общий вид датчиков
Метрологические и основные технические характеристики датчиков представлены в таблицах 1 и 2 соответственно.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений давления-разрежения, бар | от -1,0 до 1,6 |
| Пределы допускаемой приведенной погрешности измерений, % от диапазона измерений выходного сигнала | ±1,0 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Выходной сигнал, мА | от 4 до 20 |
| Габаритные размеры, мм, не более - длина - диаметр | 200 65 |
| Масса, кг, не более | 1,5 |
| Напряжение питания, В | от 16 до 36 |
| Сопротивление нагрузки, Ом | от 200 до 1200 |
| Условия эксплуатации - температура окружающей среды, °C | от +15 до +40 |
на титульный лист паспорта и руководства по эксплуатации датчиков типографским способом и на маркировочную этикетку, размещаемую на их корпуса, методом наклеивания.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик | APZ 3420 S | 17 шт. |
| Руководство по эксплуатации | - | 17 экз. |
| Паспорт | - | 17 экз. |
приведены в разделе «Устройство и работа» в руководстве по эксплуатации.
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653.
