| Номер в госреестре | 91115-24 |
| Наименование СИ | Экспресс-анализаторы рамановские портативные |
| Обозначение типа СИ | ИнСпектр РаПорт М |
| Изготовитель | Общество с ограниченной ответственностью "Спектр-М" (ООО "Спектр-М"), Московская область, г. Черноголовка |
| Год регистрации | 2024 |
| Срок свидетельства | 25.01.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Экспресс-анализаторы рамановские портативные ИнСпектр РаПорт М (далее -анализаторы) предназначены для измерений содержания органических и неорганических веществ в твердых и жидких образцах различных веществ и материалов по спектрам комбинационного рассеяния.
Принцип действия анализаторов основан на том, что при освещении образца монохроматическим излучением в спектре рассеянного излучения появляются частоты, смещенные относительно возбуждающей линии. Этот дополнительный спектр соответствует колебательно-вращательным переходам в молекулах исследуемого вещества и называется спектром комбинационного рассеяния или рамановским спектром.
Конструктивно средство измерений выполнено в виде настольного прибора с отдельно устанавливаемым компьютером с программным обеспечением. Анализатор включает в себя: лазерный источник излучения, спектрометр типа Черни-Тернера, системы сбора, фильтрации и анализа рассеянного излучения. Исследуемый объект подвергается воздействию лазерного излучения видимого или ближнего инфракрасного диапазона, производится сбор рассеянного излучения от исследуемого объекта. В приборе рассеянный свет отфильтровывается от лазерного излучения. Отфильтрованное излучение попадает в спектрометр с дифракционной решеткой, а затем на ПЗС-линейку и детектор, регистрирующий спектр рассеянного света. Анализ полученного спектра осуществляется с помощью программного обеспечения, установленного на персональном компьютере (далее -ПК).
Анализаторы выпускаются в трех модификациях, отличающихся длинами волн лазера и дифракционными решетками:
РаПорт М 532 - анализатор для измерения рамановских спектров c длиной волны лазера 532 нм, фокусным расстоянием 50 мм и дифракционной решеткой 1800 штрихов/мм,
РаПорт М 785 - анализатор для измерения рамановских спектров c длиной волны лазера 785 нм, фокусным расстоянием 50 мм и дифракционной решеткой 1200/1800 штрихов/мм,
РаПорт М 1064 - анализатор для измерения рамановских спектров c длиной волны лазера 1064 нм, фокусным расстоянием 50 мм и дифракционной решеткой 300/600 штрихов/мм.
Пломбирование анализаторов не предусмотрено.
Серийный номер в виде цифрового обозначения наносится методом цифровой лазерной печати на шильдик, расположенный на нижней поверхности корпуса анализаторов.
Общий вид и схема маркировки анализаторов представлены на рисунке 1.
Нанесение знака поверки на анализаторы не предусмотрено.

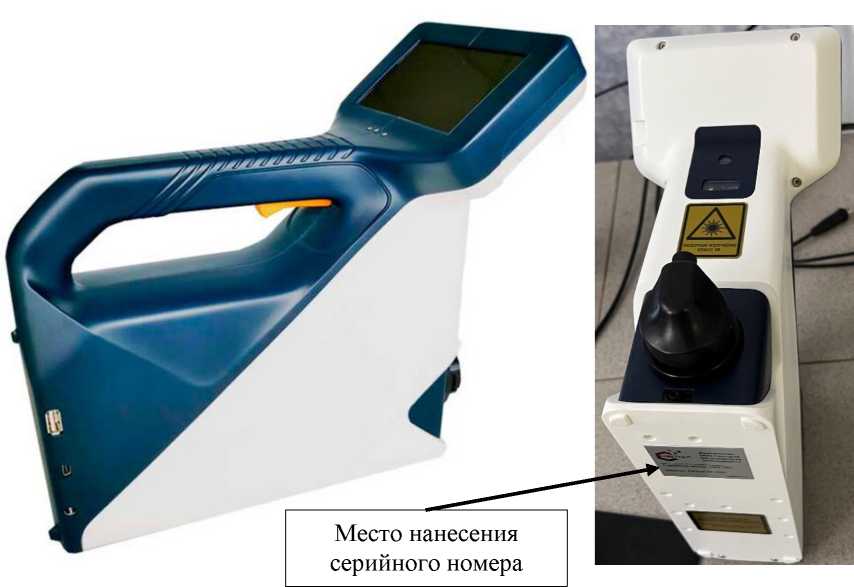

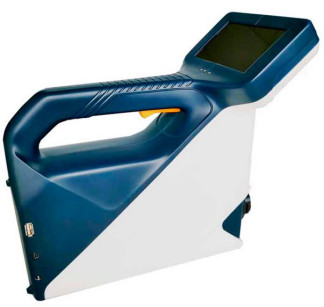

Рисунок 1 - Общий вид и схема маркировки анализатора
Программное обеспечение (далее по тексту - ПО) EnSpectr Про, установленное на ПК, содержит функции для управления прибором, сбора, отображения и обработки результатов измерений.
ПО разделено на две части:
- метрологически значимая часть ПО прошита в памяти микроконтроллера анализаторов;
- интерфейсная часть ПО запускается на компьютере и служит для отображения, обработки и сохранения результатов измерений.
Идентификационные данные программного обеспечения указаны в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) анализатора
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | EnSpectr Про |
| Номер версии (идентификационный номер) ПО, не ниже | 2.7.0.3705 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон измерений волновых чисел, см’1 | от 380 до 1800 |
| Пределы допускаемой относительной погрешности измерений волновых чисел, % | ± 2,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания (от сети переменного тока): | |
| - напряжение переменного тока, В | от 100 до 240 |
| - частота переменного тока, Гц | 50 ± 0,5 60 ± 0,6 |
| Габаритные размеры, мм, не более: | |
| - длина; | 280 |
| - ширина; | 130 |
| - высота | 255 |
| Масса, кг, не более | 2,0 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +35 |
| - относительная влажность, %, не более | 80 |
| - атмосферное давление, мм рт.ст. | от 720 до 790 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| №№ п/п | Наименование | Обозначение | Количество |
| 1 | Экспресс-анализатор рамановский портативный | ИнСпектр РаПорт М | 1 шт. |
| 2 | Сетевой адаптер на 24 В | - | 1 шт. |
| 3 | Кабель USB- мини USB | - | 1 шт. |
| 4 | Флэш-диск c программой и установочными драйверами | - | 1 шт. |
| 5 | Комплект насадок | - | 1 шт. |
| 6 | Комплект виал для измерений жидких и сыпучих субстанций (1,5 мл) | - | 5 шт. |
| 7 | Виала с циклогексаном | - | 1 шт. |
| 8 | Противоударный герметичный пластиковый кейс | - | 1 шт. |
| 9 | Руководство по эксплуатации | - | 1 экз. |
| 10 | Защитные очки, блокирующие лазерное излучение (по запросу заказчика) | - | 1 шт. |
приведены в документе «Экспресс-анализаторы рамановские портативные ИнСпектр РаПорт М. Руководство по эксплуатации», глава III «Использование прибора».
ТУ 26.51.53.150-002-16169735-2022 «Экспресс-анализаторы рамановские
портативные ИнСпектр РаПорт М. Технические условия».
| Зарегистрировано поверок | 7 |
| Поверителей | 2 |
| Актуальность данных | 07.12.2024 |
