| Номер в госреестре | 91021-24 |
| Наименование СИ | Вольтметры аналоговые |
| Обозначение типа СИ | 6L2 |
| Изготовитель | Zhejiang CHINT Instrument & Meter Co.,Ltd, Китай |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Вольтметры аналоговые 6L2 (далее - вольтметры) предназначены для измерения действующего значения напряжения в электрических цепях переменного тока промышленной частоты.
Вольтметры относятся к аналоговым показывающим приборам прямого включения.
Вольтметры состоят из измерительного механизма магнитоэлектрической системы и выпрямительной линии. Выпрямительная линия предназначена для преобразования измеряемого сигнала напряжения переменного тока в линейно пропорциональный постоянный ток, который может быть измерен непосредственно измерительным механизмом. Принцип действия измерительного механизма заключается в преобразовании электрической энергии в механическую, которая отклоняет подвижную часть прибора - катушку. При прохождении тока по катушке на каждый из ее проводников действует электромагнитная сила. Суммарное действие всех электромагнитных сил создает вращающий момент, стремящийся повернуть катушку и связанную с ней стрелку прибора на некоторый угол. Когда вращающий момент уравновешивается противодействующий моментом, создаваемым спиральными пружинами, стрелка отклоняется на определенный угол, пропорциональный измеряемому напряжению переменного тока.
Конструктивно вольтметры выполнены в диэлектрических малогабаритных пластиковых корпусах, защищающих измерительный механизм от загрязнений, повреждений, попадания пыли и брызг. Вольтметры используются в закрытых помещениях, электрощитовом оборудовании, на промышленных предприятиях.
Вольтметры предназначены для работы в вертикальном положении и относятся к невосстанавливаемым, одноканальным, однофункциональным изделиям. Корректор нуля -механический.
К вольтметрам данного типа относятся вольтметры 6L2 зав.№ 19032607602, 19032607759.

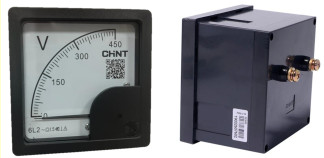

Общий вид вольтметров, места нанесения заводского номера и знака поверки представлены на рисунке 1.
Пломбирование вольтметров не предусмотрено. Заводской номер в виде цифрового обозначения нанесен типографским способом на самоклеющуюся информационную табличку (шильд) на корпусе в месте, указанном на рисунке 1. Знак поверки в виде наклейки наносится на корпус вольтметра.
300
■V
Место нанесения заводского номера
Место нанесения знака поверки
450
6L2 ~ai 5®ia
Рисунок 1 - Общий вид вольтметров аналоговых 6L2, места нанесения заводского номера и знака поверки
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Зав. № 19032607602 | Зав. № 19032607759 | |
| Диапазоны измерения напряжения переменного тока, В | от 0 до 450 | от 0 до 450 |
| Класс точности по ГОСТ 8711-93 | 1,5 | 1,5 |
| Пределы допускаемой основной приведенной (к верхней границе диапазона) погрешности измерений напряжения переменного тока, % | ±1,5 | ±1,5 |
| Частота измеряемой величины напряжения переменного тока, Г ц | от 45 до 65 | от 45 до 65 |
| Номинальное рабочее напряжение, В, не более | 600 | 600 |
| Пределы допускаемого значения вариации показаний приборов, не более | ±1,5 | ±1,5 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение | |
| Зав. № 19032607602 | Зав. № 19032607759 | |
| Габаритные размеры (длинахширинахвысота), мм, не более | 71x80x80 | 71x80x80 |
| Масса, кг, не более | 0,2 | 0,2 |
| Время успокоения, с, не более | 4 | 4 |
| Сопротивление изоляции, МОм, не менее | 5 | 5 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +15 до +30 до 95 | от +15 до +30 до 95 |
| Средняя наработка на отказ, ч | 50000 | 50000 |
| Средний срок службы, лет, не менее | 12 | 12 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Вольтметр аналоговый | 6L2 | 2 |
| Паспорт | - | 2 |
приведены в разделе «Устройство» паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-1 до 2409 Гц».
| Зарегистрировано поверок | 3 |
| Поверителей | 2 |
| Актуальность данных | 26.07.2025 |
