| Номер в госреестре | 90806-23 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | ДДВ-ЧКЗ |
| Изготовитель | Общество с ограниченной ответственностью "Парк Инноваций и Развития" (ООО "ПИР"), г. Челябинск |
| Год регистрации | 2023 |
| Срок свидетельства | 20.12.2028 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления измерительные ДДВ-ЧКЗ (далее - преобразователи) предназначены для измерений и непрерывного преобразования избыточного давления газообразных и жидких сред в унифицированный аналоговый выходной сигнал постоянного тока.
Принцип действия преобразователей давления измерительных ДДВ-ЧКЗ основан на упругой деформации чувствительного элемента. Измеряемое давление вызывает прогиб мембраны преобразователя, что приводит к изменению электрического сопротивления тензорезистивного или пьезорезисторного чувствительного элемента, находящегося в контакте с мембраной. Электронный модуль усиливает и преобразует изменение сопротивления чувствительного элемента в унифицированный аналоговый выходной сигнал постоянного тока.
Конструктивно преобразователи выполнены в цилиндрическом корпусе, внутри которого размещены чувствительный элемент и электронный блок. В нижней части преобразователя для подачи измеряемого давления расположен резьбовой штуцер. В верхней части преобразователя для присоединения внешних электрических цепей расположен электрический соединитель.
Преобразователи изготавливаются в одной модификации ДДВ-ЧКЗ-1016-1110.
Код заказа преобразователей представлен в таблице 1.
Таблица 1 - Код заказа преобразователей
ДДВ-ЧКЗ- 10 16 - 1 1 10
Измеряемое давление:
_____- Избыточное____________________
Диапазон измерений:
- 0 - 1,6 МПа ___________________________
Выходной сигнал: ।
- 4 - 20 мА _______________________________________
Электрическое присоединение:
______- DIN43650А, кабельный ввод Pg9___________________________________
Присоединение к процессу:
- G 1/4"
Общий вид преобразователей представлен на рисунке 1.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на наклейку, прикрепленную к корпусу преобразователя.
Изображение мест нанесения заводского номера и знака утверждения типа представлено на рисунках 2 и 3.
Конструкция преобразователей не предусматривает нанесение на корпус знака поверки.
Пломбирование преобразователей не предустмотрено.

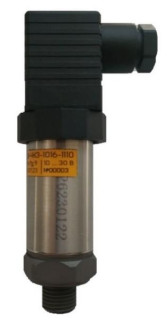

Рисунок 1 - Общий вид преобразователей давления измерительных ДДВ-ЧКЗ
Рисунок 2 - Место нанесения заводского номера
Рисунок 3 - Место нанесения знака утверждения типа на наклейку, прикрепляемую на корпус преобразователей давления измерительных ДДВ-ЧКЗ
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений избыточного давления, МПа 1) | от 0 до 1,6 |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности, % | ± 0,5 |
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности, вызванной отклонением температуры от нормальных условий, % от диапазона измерений / 10 °C | ± 0,2 |
| Примечание: 1) Преобразователи могут изготавливаться в других единицах измерений, допущенных к применению в РФ. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Нормальные условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность, % не более | от +18 до +23 от 86 до 116 80 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность, % не более | от -45 до +40 от 86 до 116 80 |
| Выходной сигнал постоянного тока, мА | от 4 до 20 |
| Напряжение питания постоянного тока, В | от 10 до 30 |
| Масса, кг, не более | 0,2 |
| Габаритные размеры, мм, не более | 110x60x35 |
наносится на наклейку, прикрепленную на корпус преобразователя и на титульные листы паспорта и руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь давления измерительный | ДДВ-ЧКЗ-1016-Ш0 | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Примечание: Паспорт и Руководство по эксплуатации прилагаются на партию 10 шт. преобразователей или меньшее количество при отправке в один адрес. | ||
приведены в разделе 7 Руководства по эксплуатации.
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;
ТУ 26.51.52 -006-15649143-2023 «Преобразователи давления измерительные ДДВ-ЧКЗ. Технические условия».
| Зарегистрировано поверок | 30 |
| Поверителей | 1 |
| Актуальность данных | 24.04.2024 |
