| Номер в госреестре | 90455-23 |
| Наименование СИ | Комплекты мер толщины стенки и внешнего диаметра |
| Обозначение типа СИ | 6048 |
| Изготовитель | "IMS Messsysteme GmbH", Германия |
| Год регистрации | 2023 |
| Срок свидетельства | 14.11.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты мер толщины стенки и внешнего диаметра 6048 (далее - комплект мер) предназначены для воспроизведения геометрических параметров труб (толщина стенки, наружный диаметр).
Принцип действия мер основан на воспроизведении геометрических параметров труб (толщина стенки, наружный диаметр).
Конструктивно комплекты мер представляют собой отрезки бесшовных труб, изготовленных методом горячей прокатки, имитирующих различные значения геометрических параметров (толщина стенки, наружный диаметр).
Меры изготавливаются из стали. (марки S355J2+AR).
Общий вид комплектов мер приведен на рисунке 1.
Пломбирование комплектов мер не предусмотрено.
Маркировка и заводской номер комплектов мер в цифровом формате нанесены на короб для хранения. Место нанесения заводского номера показано на рисунке 2.
Нанесение знака поверки на комплекты мер не предусмотрено.

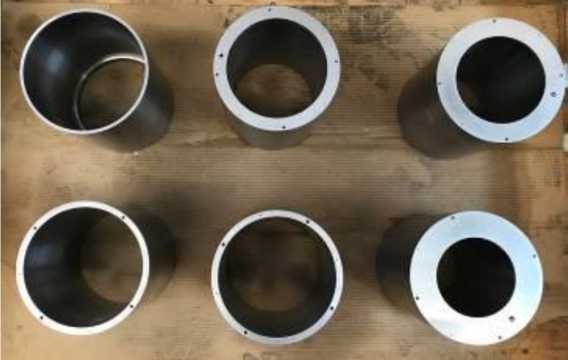

Рисунок 1 - Общий вид комплектов мер толщины стенки и внешнего диаметра 6048
Короб для хранения
Рисунок 2 - Место нанесения заводского номера
Отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизводимых значений толщины стенки трубы, мм | от 3 до 55 |
| Пределы допускаемой относительной/абсолютной погрешности воспроизведения толщины стенки трубы - в диапазоне от 3 до 20 мм включ. - в диапазоне св. 20 до 55 мм | ±0,1%, но не менее ±12 мкм ±0,15% |
| Диапазон воспроизведения наружных диаметров труб, мм | от 80 до 480 |
| Пределы допускаемой абсолютной погрешности воспроизведения наружного диаметра трубы, мм -в диапазоне от 80 до 150 включ. - в диапазоне св. 150 до 480 мм | ±0,06 ±0,10 |
| Примечание - конфигурация и количество мер в комплекте определяется при заказе и указывается в Паспорте. | |
| Наименование характеристики | Значение |
| Габаритные размеры мер, мм, не более - длина | 251 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха (при t=25 °С) | от +10 до +30 не более 80 |
наносится на титульный лист Паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплект мер толщины стенки и внешнего диаметра | 6048 | 1 шт.* |
| Короб для хранения | - | 1 шт. |
| Паспорт | - | 1 экз. |
| * Конфигурация и количество мер в комплекте определяется при заказе и указывается в Паспорте. | ||
приведены в разделе 8 Паспорта.
Комплекты мер толщины стенки и внешнего диаметра 6048. Стандарт предприятия.
Локальная поверочная схема для мер толщины стенки и внешнего диаметра 6048.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
