| Номер в госреестре | 90448-23 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТТН |
| Изготовитель | Общество с ограниченной ответственностью "Торговый дом Морозова" (ООО "ТДМ"), г. Москва; Производственная площадка Общество с ограниченной ответственностью "Рыбинский электромонтажный завод" (ООО "РЭМЗ"), Ярославска |
| Год регистрации | 2023 |
| Срок свидетельства | 14.11.2028 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТТН (далее - трансформаторы) предназначены для преобразования переменного тока с целью передачи сигнала измерительной информации от силовой высоковольтной цепи к измерительным приборам и устройствам в сетях переменного тока напряжением 0,66 кВ частотой 50 Гц.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Конструктивно трансформаторы - шинные или с окном под шину, выполнены в пластмассовом корпусе. Цветовое исполнение - серое, красное, желтое и зеленое. В качестве первичной обмотки выступает кабель или встроенная шина, пропущенная через проходное отверстие трансформатора. Трансформаторы выпускаются под торговой маркой: TDM ELECTRIC.
Трансформаторы выпускаются в модификациях ТТН-Ш, ТТН 30, ТТН 30T, ТТН 40, ТТН 60, ТТН 85, ТТН 100, ТТН 125, отличающихся номинальным первичным током, классом точности, номинальной вторичной нагрузкой, формой проходного отверстия или встроенной шиной, габаритными размерами и массой.
Структура условного обозначения трансформаторов при заказе:
| ТТН | X | X | /5- | XVA | /X | -Р Произведено в России |
| Класс точности | ||||||
| Номинальная вторичная нагрузка, В • А | ||||||
| Номинальный вторичный ток, А | ||||||
| Номинальный первичный ток, А | ||||||
| Конструктивный вариант исполнения: -Ш - со встроенной шиной 30; 30Т; 40; 60; 85; 100; 125 - с окном под шину различной формы | ||||||
| Наименование типа трансформатора | ||||||
Заводской номер наносится на корпус трансформатора любым технологическим способом в виде цифрового кода.
Общий вид трансформаторов представлен на рисунках 1 - 11. Места нанесения знака утверждения типа, места нанесения заводского номера представлены на рисунке 1. Нанесение знака поверки на трансформаторы в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) трансформаторов не предусмотрено (места настройки (регулировки) трансформаторов отсутствуют).
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид трансформатора модификации ТТН 40 с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Рисунок 2 - Общий вид трансформатора модификации ТТН 30
Рисунок 3 - Общий вид трансформатора модификации ТТН 30T

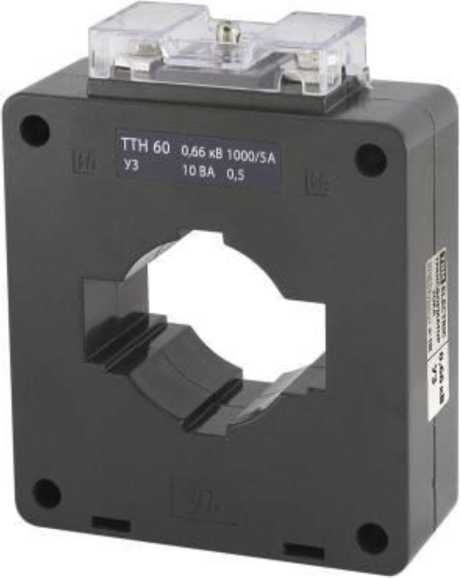

Рисунок 4 - Общий вид трансформатора модификации ТТН 60

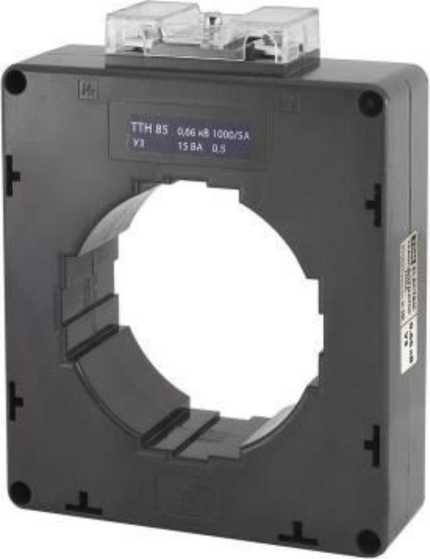

Рисунок 5 - Общий вид трансформатора модификации ТТН 85

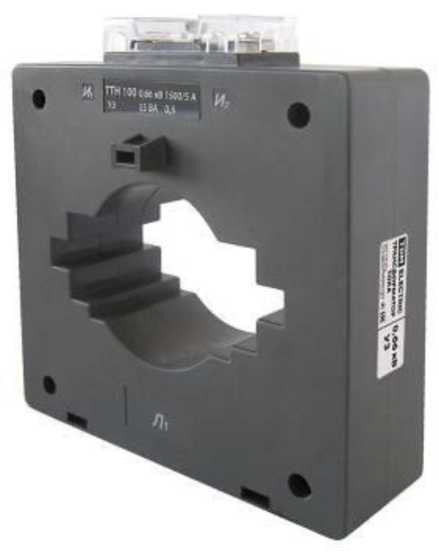

Рисунок 6 - Общий вид трансформатора
модификации ТТН 100
Рисунок 7 - Общий вид трансформатора
модификации ТТН 125
Рисунок 8 - Общий вид трансформатора модификации ТТН-Ш
Рисунок 9 - Общий вид трансформатора желтого цветового исполнения
Рисунок 11 - Общий вид трансформатора
красного цветового исполнения
Рисунок 10 - Общий вид трансформатора зеленого цветового исполнения
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | ||||||
| ТТН-Ш | ТТН 30Т, ТТН 30 | ТТН 40 | ТТН 60 | ТТН 85 | ТТН 100 | ТТН 125 | |
| Номинальный первичный ток 11ном, А | 5, 10, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 120, 125, 150, 200, 250, 300, 400, 500, 600, 700, 750, 800, 1000 | 100, 150, 200, 250, 300 | 300, 400, 500, 600 | 300, 400, 500, 600, 750, 800, 1000 | 750, 800, 1000,1200, 1250, 1500, | 800, 1000, 1200, 1250, 1500,1600, 2000, 2500, 3000 | 1500, 2000, 2500, 3000, 4000, 5000, |
| Класс точности вторичной обмотки по ГОСТ 7746-2015: - для измерений - для учета | 0,5 0,5S | ||||||
| Номинальная вторичная нагрузка обмотки для измерений и учета S 2ном с индуктивно-активным коэффициентом мощности, В^А | 5, 10 | 5, 10 | 5, 10 | 10, 15 | 15 | 15 | 15 |
| Диапазон вторичной нагрузки, % от S 2ном | от 25 до 100 | ||||||
| Номинальный вторичный ток, 12ном, А | 5 | ||||||
| Наименование характеристики | Значение для модификации | ||||||
| ТТН-Ш | ТТН 30Т, ТТН 30 | ТТН 40 | ТТН 60 | ТТН 85 | ТТН 100 | ТТН 125 | |
| Номинальное напряжение, Uном, кВ | 0,66 | ||||||
| Наибольшее рабочее напряжение, кВ | 0,72 | ||||||
| Номинальный коэффициент безопасности KБном вторичных обмоток для измерений и учета | от 5 до 10 | ||||||
| Наименование характеристики | Значение для модификации | |||||||
| ТТН-Ш | ТТН 30 Т | ТТН 30 | ТТН 40 | ТТН 60 | ТТН 85 | ТТН 100 | ТТН 125 | |
| Габаритные размеры, мм, не более: - высота - ширина - глубина | 104 120 87 | 103 84 47.6 | 98 75 43 | 98 75 43 | 128 101 40 | 159 128 42 | 155 144 44 | 220 190 43 |
| Масса, кг, не более | 0,8 | 0,6 | 0,5 | 0,5 | 0,7 | 1 | 1,1 | 2,2 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3 (от -45 °С до +40 °С) | |||||||
| Средняя наработка до отказа, ч | 280000 | |||||||
| Средний срок службы, лет | 30 | |||||||
наносится на титульный лист эксплуатационной документации типографским способом и на маркировочную табличку любым технологическим способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока ТТН | 1 шт. | |
| Руководство по эксплуатации. Паспорт | 1 экз. | |
| Коробка упаковочная | 1 шт. | |
| Крышка защитная | 1 шт. | |
| Крепежные кронштейны | 4 шт. | |
| Крепежная планка* | 1 шт. | |
| Комплект изолированных винтов* | 2 шт. | |
| * Поставляется для модификаций ТТН 30, ТТН 30Т, ТТН 40, ТТН 60, ТТН 85, ТТН 100, ТТН 125 | ||
приведены в разделе 8 «Устройство и принцип действия» Руководства по эксплуатации. Паспорта.
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ТУ 31.10.42.111-001-82502317-2019 «Трансформаторы тока ТТН, ТТН-Ш. Технические условия».
