Государственный реестр средств измерений

Газоанализаторы Testo 535, 90443-23

Газоанализаторы Testo 535 (далее - газоанализаторы) предназначены для измерений объёмной доли диоксида углерода (СО2) в атмосфере.

Карточка СИ
Номер в госреестре 90443-23
Наименование СИ Газоанализаторы
Обозначение типа СИ Testo 535
Изготовитель Testo SE & Co. KGaA, Германия; Testo Instruments (Shenzhen) Co. Ltd., Китай
Год регистрации 2023
Срок свидетельства 10.11.2028
МПИ (интервал между поверками) 1 год
Описание типа скачать
Руководство по эксплуатации скачать

Назначение

Газоанализаторы Testo 535 (далее - газоанализаторы) предназначены для измерений объёмной доли диоксида углерода (СО2) в атмосфере.

Описание

Конструктивно газоанализаторы представляют собой портативные автоматические приборы непрерывного действия, выполненные в виде электронного блока в пластиковом корпусе, в верхнюю часть которого встроен измерительный зонд с первичным преобразователем. На передней панели корпуса газоанализаторов расположены клавиши управления и жидкокристаллический дисплей. На задней панели расположены динамик для подачи звуковой сигнализации и крышка отсека для элементов питания.

Газоанализаторы оснащены модулем Bluetooth для передачи информации на устройство отображения и для подключения принтера testo Bluetooth/IRDA. В качестве средств отображения могут применяться смартфон или электронный планшет с предустановленным программным обеспечением (testo Smart или другое совместимое приложение testo). Средства отображения не влияют на погрешность результатов измерений.

Способ подачи пробы - диффузионный.

Принцип действия газоанализаторов - оптический абсорбционный, основанный на поглощении молекулами СО2 энергии светового потока в инфракрасной области спектра в анализируемой среде. Результаты измерений в цифровом виде отображаются на жидкокристаллическом дисплее.

Нанесение знака поверки на газоанализаторы не предусмотрено.

Общий вид газоанализаторов представлен на рисунке 1.

Корпуса газоанализаторов могут иметь различные цветовые исполнения.

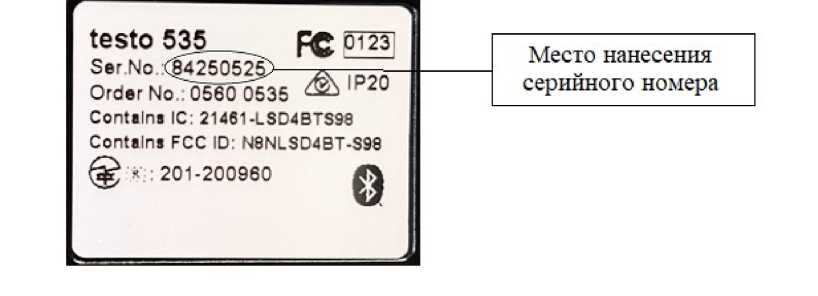

Серийный номер, обеспечивающий идентификацию каждого экземпляра средства измерений, наносится типографским способом на этикетку, расположенную на задней части корпуса газоанализаторов, и имеет цифровое или буквенно-цифровое обозначение. Общий вид индивидуальной этикетки представлен на рисунке 2.

Рисунок 1 - Общий вид средства измерений

FC 0123

IP20

testo 535___

Ser. No. 0Э4 250525>—

Order No. 0^60 0536

ContBlna IC: 214ei.LSD4BTSS8

ConUlni FCC ID N8NLSD4BT-SS8

201-200960

Место нанесения серийного номера

Рисунок 2 - Общий вид индивидуальной этикетки

Пломбирование газоанализаторов не предусмотрено.

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (далее - ПО). Оно осуществляет функции сбора, обработки, отображения результатов измерений, хранения и передачи данных.

ПО устанавливается при изготовлении газоанализаторов. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Влияние ПО на метрологические характеристики учтено при их нормировании.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

недоступно пользователю

Номер версии (идентификационный номер) ПО

0.Х1)

Цифровой идентификатор ПО

недоступно пользователю

1) 0 - метрологически значимая часть, не ниже; Х - метрологически незначимая часть, указывающая код используемой микросхемы и количество обновлений, может иметь разную структуру.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений объёмной доли диоксида углерода (СО2), млн-1

от 0 до 10 000

Пределы допускаемой основной абсолютной погрешности измерений объёмной доли диоксида углерода (СО2), млн-1

±(100+0,05'0

Пределы допускаемой дополнительной абсолютной погрешности при изменении температуры окружающей среды на каждый 1 °С от номинального значения температуры 25 °С в рабочих условиях _______ _ -1 эксплуатации, млн

±(2+0,005-C)

Примечание:

С - измеренное значение объёмной доли диоксида углерода (СО2), млн-1

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации, транспортирования и хранения: - температура окружающей среды, °С;

- относительная влажность, %

от 0 до +50 до 80

Габаритные размеры, мм: - длина - ширина - высота

229±5 60±5 28±5

Масса, кг, не более

0,240

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Г азоанализатор

Testo 535

1 шт.

Руководство по эксплуатации в электронном виде

-

1 экз.

Сведения о методах измерений

приведены в п. 7.2 «Измерения» руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ES.GA535 Газоанализаторы Testo 535. Стандарт предприятия.

90443-23
Номер в ГРСИ РФ:
90443-23
Производитель / заявитель:
Testo SE & Co. KGaA, Германия; Testo Instruments (Shenzhen) Co. Ltd., Китай
Год регистрации:
2023
Cрок действия реестра:
10.11.2028
