| Номер в госреестре | 90282-23 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | LCZ |
| Изготовитель | Компания Beijing Hengyuan Lichuang Power Technology Co., Ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 25.10.2028 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока LCZ (далее по тексту - трансформаторы) предназначены для преобразований переменного тока первичной обмотки в переменный ток вторичной обмотки, для измерений с помощью стандартных измерительных приборов, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Принцип действия трансформаторов основан на явлении взаимной индукции.
Трансформаторы состоят из магнитопровода с 4-мя вторичным обмотками, залитыми эпоксидной смолой.
Трансформаторы - шинные с кольцевым или овальным типом сердечника внутренней установки без первичной обмотки. Первичной обмоткой трансформатора служат кабели, ввода и шинопроводы электроустановок, на котором они смонтированы. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформаторов. Крышка, закрывающая зажимы, имеет возможность пломбировки для защиты от несанкционированного доступа.
К трансформаторам данного типа относятся трансформаторы модификаций, структурная схема которых указана на рисунке 1.
| LCZ | (X) | _ | X |
| Номинальное (наибольшее рабочее) напряжение, кВ | |||
| Конструктивный вариант исполнения (арабские цифры), обозначение может отсутствовать | |||
| Обозначение типа трансформатора | |||
Рисунок 1 - Структура условного обозначения модификаций трансформаторов
Знак поверки наносится в паспорт или на свидетельство о поверке в соответствии с действующим законодательством.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносят на корпус трансформатора методом лазерной маркировки.

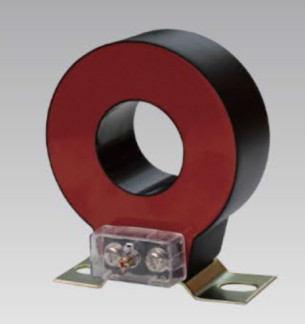

Общий вид трансформаторов представлен на рисунках 2-3. Места нанесения заводского номера и пломбирования от несанкционированного доступа представлены на рисунке 4.
LCZ1-10, LCZ1-24, LCZ1-35
LCZ2-10, LCZ2-24, LCZ2-35
LCZ3-10, LCZ3-24, LCZ3-35
LCZ4-10, LCZ4-24, LCZ4-35
LCZ5-10, LCZ5-24, LCZ5-35
LCZ11-10
LCZ6-10, LCZ6-24, LCZ6-35
Рисунок 2 - Общий вид трансформаторов LCZi-10; LCZi-24; LCZi-35; LCZ2-IO; LCZ2-24;
LCZ2-35; LCZ3-10; LCZ3-24 LCZ3-35 LCZ4-10, LCZ4-24, LCZ4-35; LCZ5-10; LCZ5-24;
LCZ5-35; LCZ6-i0; LCZ6-24; LCZ6-35; LCZii-i0
LCZ7-10, LCZ7-24, LCZ7-35
LCZ8-10, LCZ8-24, LCZ8-35
LCZ9-10, LCZ9-24, LCZ9-35
LCZ10-10, LCZ10-24, LCZ10-35
LCZ11-10
Рисунок 3 - Общий вид трансформаторов LCZ7-IO, LCZ7-24, LCZ7-35; LCZ8-10;
LCZ8-24; LCZ8-35; LCZ9-10; LCZ9-24; LCZ9-35; LCZ10-10; LCZ10-24;
LCZ10-35; LCZ11-10

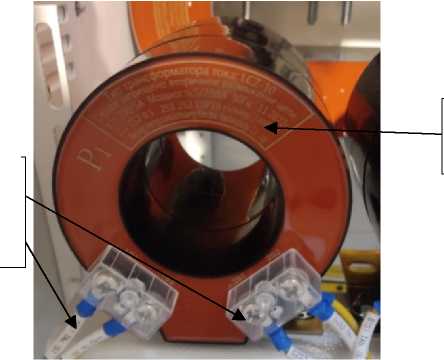

Места пломбирования от несанкционированного доступа
Место нанесения заводского номера
Рисунок 4 - Места нанесения заводского номера и пломбирования трансформаторов
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов
| Наименование характеристики | Значение |
| Номинальное напряжение ином, кВ: | |
| LCZ1-10; LCZ2-10; LCZ3-IO; LCZ4-IO; LCZ5-10; LCZ6-10; LCZ7-1O; LCZ8-10; LCZ9-1O; LCZ10-10; LCZ11-10 | 10 |
| LCZ1-24; LCZ2-24; LCZ3-24; LCZ4-24; LCZ5-24; LCZ6-24; LCZ7-24; LCZ8-24; LCZ9-24; LCZ10-24; | 24 |
| LCZ1-35 LCZ2-35 LCZ3-35 LCZ4-35 LCZ5-35 LCZ6-35 LCZ7-35 LCZ8-35 LCZ9-35 LCZ10-35 | 35 |
| Номинальная частота, Г ц | 50/60 |
| Номинальный первичный ток 11ном, А LCZ1-10; LCZ1-24; LCZ1-35 LCZ2-10; LCZ2-24; LCZ2-35 LCZ3-10; LCZ3-24; LCZ3-35 LCZ4-10; LCZ4-24; LCZ4-35 LCZ5-10; LCZ5-24; LCZ5-35 LCZ6-10; LCZ6-24; LCZ6-35 LCZ7-10; LCZ7-24; LCZ7-35 LCZ8-10; LCZ8-24; LCZ8-35 LCZ9-10; LCZ9-24; LCZ9-35 LCZ10-10; LCZ10-24; LCZ10-35 LCZ11-10 | 50; 75;100; 200; 300; 400; 500; 600 30; 50; 75; 100; 200; 300; 400; 500; 600 75;100; 200; 300; 400; 500; 600 30; 50; 75; 100; 150; 200; 300; 400; 500; 600 30; 50; 75; 100; 200; 300; 400; 500; 600 100; 200; 300; 400; 500; 600 50; 75; 100; 200; 300; 400; 500; 600 50; 75; 100; 200; 300; 400; 500; 600 50; 75; 100; 200; 300; 400; 500; 600 30; 50; 75; 100; 200; 300; 400; 500; 600 30; 50; 75; 100; 200; 300; 400; 500; 600 |
Продолжение таблицы 1
| Номинальный вторичный ток Ьном, А | 1; 5 |
| Классы точности вторичных обмоток1): - для измерений и учета по ГОСТ 7746-2015 - для защиты по ГОСТ 7746-2015 | 0,2S; 0,2; 0,5S; 0,5; 1,0; 3,0 10P |
| Номинальная предельная кратность вторичных обмоток для защиты Кнм2) | 5; 10; 15; 20 |
| Номинальная вторичная нагрузка S2ном - с коэффициентом мощности cos ф = 0,8, ВА: | от 1,5 до 60 |
| Номинальный коэффициент безопасности приборов Кбном, вторичных обмоток для измерений | 5; 10 |
| Примечание: 1) - Указаны все возможные классы точности вторичных обмоток. Классы точности вторичных обмоток конкретного трансформатора указываются в паспорте. 2) - Номинальная предельная кратность вторичных обмоток для защиты конкретного трансформатора указывается в паспорте. | |
| Наименование характеристики | Значение |
| Габаритные размеры (Длина х Ширина х Высота), мм, не более: | |
| LCZ1-10; LCZ1-24; LCZ1-35 | 100 х 40 х 123 |
| LCZ2-10; LCZ2-24; LCZ2-35 | 105 х 80 х 128 |
| LCZ3-10; LCZ3-24; LCZ3-35 | 105 х 50 х 115 |
| LCZ4-10; LCZ4-24; LCZ4-35 | 105 х 120 х 128 |
| LCZ5-10; LCZ5-24; LCZ5-35 | 130 х 100 х 160 |
| LCZ6-10; LCZ6-24; LCZ6-35 | 80 х 140 х 100 |
| LCZ7-10; LCZ7-24; LCZ7-35 | 100 х 120 х 120 |
| LCZ8-10; LCZ8-24; LCZ8-35 | 110 х 40 х 120 |
| LCZ9-10; LCZ9-24; LCZ9-35 | 110 х 80 х 120 |
| LCZ10-10; LCZ10-24; LCZ10-35 | 145 х 115 х 187 |
| LCZ11-10 | 100 х 120 х 120 |
| Масса, кг, не более: | |
| LCZ1-10; LCZ1-24; LCZ1-35 | 0,9 |
| LCZ2-10; LCZ2-24; LCZ2-35 | 2,4 |
| LCZ3-10; LCZ3-24; LCZ3-35 | 1,0 |
| LCZ4-10; LCZ4-24; LCZ4-35 | 3,8 |
| LCZ5-10; LCZ5-24; LCZ5-35 | 5,6 |
| LCZ6-10; LCZ6-24; LCZ6-35 | 0,8 |
| LCZ7-10; LCZ7-24; LCZ7-35 | 3,4 |
| LCZ8-10; LCZ8-24; LCZ8-35 | 1,0 |
| LCZ9-10; LCZ9-24; LCZ9-35 | 2,5 |
| LCZ10-10; LCZ10-24; LCZ10-35 | 6,7 |
| LCZ11-10 | 3,7 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа, не более | от -25 до +40 98 от 86,6 до 106 |
| Средняя наработка на отказ, ч, не менее | 250000 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Трансформатор тока LCZ | -1) | 1 шт. |
| Паспорт | - | 1экз. |
| Руководство по эксплуатации 2) | - | 1экз. |
| 1) - обозначение трансформатора в зависимости от модификации 2) - по запросу | ||
приведены в разделе 3 «Описание и работа» Руководства по эксплуатации.
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
Стандарт предприятия изготовителя компании Beijing Hengyuan Lichuang Power Technology Co., Ltd., Китай.
