| Номер в госреестре | 89910-23 |
| Наименование СИ | Системы измерений |
| Обозначение типа СИ | BLAZER 2S Light |
| Изготовитель | MTL 3D Ltd, Израиль |
| Год регистрации | 2023 |
| Срок свидетельства | 04.09.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерений BLAZER 2S Light (далее - система) предназначены для измерений геометрических параметров объектов сложной формы в измерительном объеме XYZ бесконтактным оптическим методом.
Принцип действия систем основан на подсвечивании измеряемого объекта одним из двух лазеров и сканировании сенсором по сечениям. Часть отражённого от поверхности объекта света попадает в камеру через объектив.
Оптический измерительный блок, состоящий из камеры, объектива и двух лазеров, смонтирован на гранитной измерительной базе и перемещается вертикально по оси (Z).
Измерительные данные, обрабатываются с использованием компьютера. Результат измерений, расчетов, оценки и анализа отображается на дисплее, сохраняется для статистической обработки и, при необходимости, выводится на печать.
Система конструктивно состоит из нескольких основных элементов:
- Элемент 1, состоит из оси Z и измерительного сенсора, где Z - это ось линейного движения в вертикальной плоскости, осуществляющая перемещение измерительного сенсора.
- Элемент 2, состоит из осей Y и W, где Y - это ось линейного движения в горизонтальной плоскости (ось сканирования); W - это ось вращения, установленная на оси Y, и служит для вращения объекта измерения.
Измеряемый объект фиксируется в специальном захвате и располагается на вращающемся рабочем столе (ось W). Система фиксирует около 20 000 точек на профиле сечения измеряемого объекта за 6-10 секунд (в зависимости от размеров объекта). Сформированный по измеренным точкам профиль сечения обрабатывается системой, создавая облако точек в системе координат объекта. Полученное облако точек сравнивается с исходными (теоретическими) данными, указанными в технической документации.
Результаты измерений и вычислений могут быть представлены как в виде действительных значений, так и в виде отклонений от номинальных. Данные могут быть представлены в виде таблиц на экране, графических изображений по сечениям, или как трёхмерная модель.
Корпус систем может быть изготовлен в двух исполнениях: с возможностью интеграции с роботизированной установкой (рисунок 1а), без возможности интеграции с другими установками (рисунок 1б).
Заводские номера наносятся на заднюю или боковую часть корпуса систем в виде идентификационной таблички с нанесенным способом цифровой печати заводским номером и имеют цифровое, или цифробуквенное обозначение. Пломбирование систем не предусмотрено.
Нанесение знака поверки на системы не предусмотрено.
Место нанесения заводского номера
Место нанесения заводского номера
а) б)

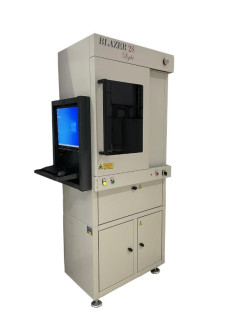

Рисунок 1 - Общий вид систем измерений BLAZER 2S Light а) с возможностью интеграции с установками; б) без возможности интеграции с установками
Встроенное программное обеспечение (ПО) систем разработано для выполнения измерительных задач и функции считывания данных.
ПО MARS предоставляет возможность выполнять настройку системы (ввод поправочных коэффициентов), обработку результатов измерений, посекционное сканирование, расчёт параметров профиля (хорда и толщины сечения, радиусы кромок, форма профиля, закрученность, смещение профиля и т.д.), хранение и визуализацию, трехмерное изображение объекта в проверяемых сечениях, функционал для разметки зон и уровня превышения пределов допуска по профилю для каждого контрольного сечения. ПО включает в себя библиотеку методов расчёта параметров, соответствующих требованиям производителей.
Таблица 1 - Идентификационные данные программного обеспечения установок. Идентификационные данные (признаки)
| Наименование характеристики | Значение |
| Идентификационное наименование ПО | MARS |
| Номер версии (идентификационный номер) ПО | не ниже 1.44.1382 |
| Цифровой идентификатор ПО | Код доступа |
Средства для программирования или изменения метрологически значимых функций отсутствуют. Вычислительные алгоритмы ПО MARS расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО MARS блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать отчеты. Главной защитой ПО является код доступа, предоставляемый фирмой-изготовителем, и позволяющий администрировать базу данных пользователей, что предотвращает неавторизованное использование ПО.
Защита программного обеспечения систем соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики систем приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики систем
| Наименование характеристики | Значение |
| Диапазон измерений в измерительном объеме XYZ, мм: - ось X - ось Y - ось Z | от 0,5 до 65 от 0,5 до 130 от 0,5 до 300 |
| Пределы допускаемой абсолютной погрешности измерений в плоскости XY, мкм | ±(7+L/333), где L - измеряемая величина в мм |
| Пределы допускаемой абсолютной погрешности измерений по оси Z, мкм | ±(5+L/333), где L - измеряемая величина в мм |
| Пределы допускаемой абсолютной погрешности измерений в измерительном объеме XYZ, мкм | ±(8,6+L/333), где L - измеряемая величина в мм |
Таблица 3 - Технические характеристики систем
| Наименование характеристики | Значение |
| Наибольшие габариты измеряемых деталей, мм: - по оси X - по оси Y - по оси Z | 65 130 300 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 1200 1700 2100 |
| Масса, кг, не более | 600 |
| Электропотребление: - напряжение, В - мощность, ВА, не более | от 210 до 230 1200 |
| Условия эксплуатации: температура окружающей среды, °С относительная влажность воздуха, %, не более | От + 15 до + 30 85 |
| Нагрузка на рабочий стол, кг, не более | 15 |
| Разрешение оптического сканера, точек/мм | 80 |
| Количество светочувствительных элементов измерительного сенсора | 5150 |
| Минимальный измеряемый радиус закругления, мм | 0,035 |
| Характеристики лазера: - класс - длина волны, нм - мощность, мВт, не более | 3В 650 60 |
| Наименование характеристики | Значение |
| Максимальное перемещение по осям, мм: | |
| - по оси X | - |
| - по оси Y | 200 |
| - по оси Z | 300 |
наносится на титульный лист руководства по эксплуатации систем типографским способом.
Таблица 4 - Комплектность систем
| Наименование | Обозначение | Количество |
| Системы измерений BLAZER 2S Light | BLAZER 2S Light | 1 шт. |
| Мера-цилиндр для ежедневной настройки | - | 1 шт. |
| Персональный компьютер | - | 1 шт. |
| Монитор | - | 1 шт. |
| Программное обеспечение | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе № 5 «Измерение деталей» руководства по эксплуатации.
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. №472;
Стандарт предприятия MTL 3D Ltd, Израиль.
| Зарегистрировано поверок | 6 |
| Поверителей | 2 |
| Актуальность данных | 03.11.2025 |
