Установка для поверки уровнемеров СЕНС УПР, 89783-23

Назначение

Установка для поверки уровнемеров СЕНС УПР (далее - установка) предназначена для передачи единицы длины средствам измерений уровня.

Описание

Принцип действия установки основан на имитации изменения уровня путем перемещения подвижной части установки.

Установка выполнена в виде рамной конструкции из алюминиевого профиля повышенной прочности. На основании смонтирована стойка для закрепления уровнемера (установочная поверхность). На направляющих основания установлена подвижная часть с экраном отражающим, передвижение осуществляется при помощи привода. Величина перемещения подвижной части задается оператором через компьютер с рабочего места. Контроль перемещения подвижной части осуществляется на основе определения положения каретки с бесконтактным магнитным датчиком относительно магнитной ленты посредством магнитного поля. Измерение температуры окружающего воздуха осуществляется с помощью термометра цифрового малогабаритного ТЦМ 1520 (регистрационный № 20856-15), первичные преобразователи которого равномерно размещены на направляющей установки. Исходя из текущего значения температуры окружающего воздуха, оператор определяет в соответствии с паспортом на установку поправочный коэффициент и заносит его в память блока электроники каретки.

Общий вид установки показан на рисунках 1 и 2.

Пломбирование установки не предусмотрено.

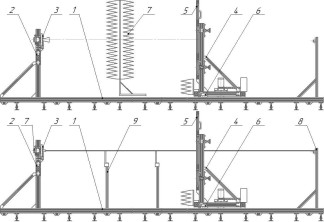

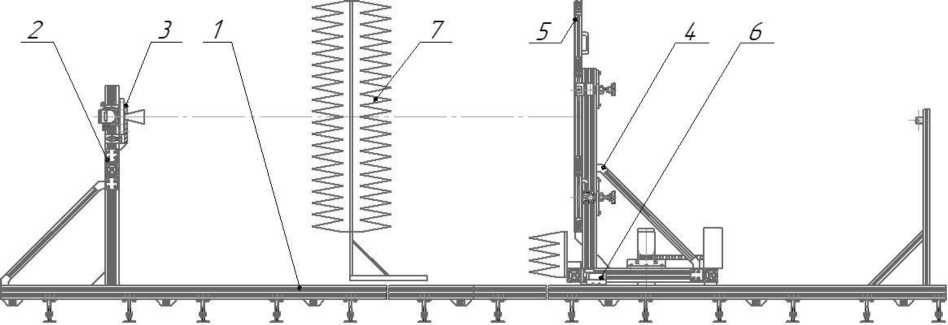

1 - горизонтальные направляющие; 2 - неподвижная часть; 3 - установочная поверхность; 4 -подвижная часть; 5 - экран отражающий; 6 - каретка;

7 - экран радиопоглощающий

Рисунок 1 - Общий вид установки в режиме работы с бесконтактными СИ уровня

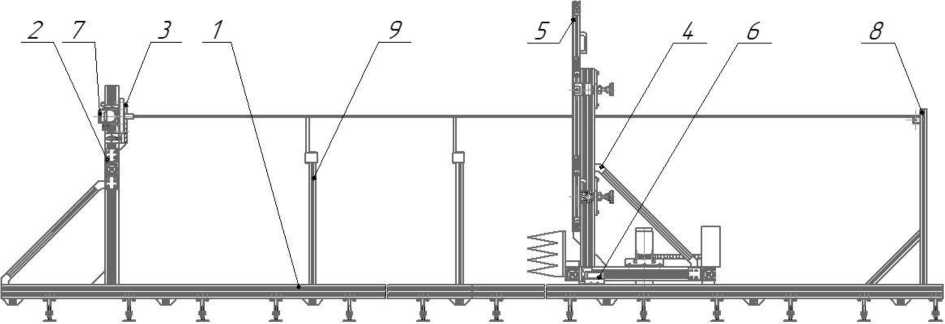

1 - горизонтальные направляющие; 2 - неподвижная часть; 3 - установочная поверхность; 4 -подвижная часть; 5 - экран отражающий; 6 - каретка;

7 - поверяемый прибор; 8 - устройство натяжения волновода; 9 - устройство поддержания волновода

Рисунок 2 - Общий вид установки в режиме работы с контактными СИ уровня с системой натяжения и поддержания волновода

Условное обозначение установки в буквенном формате и заводской номер установки в цифровом формате наносятся на информационную табличку, закрепленную на неподвижной части установки, способом лазерной маркировки. Нанесение знака поверки на установку не предусмотрено.

Программное обеспечение

Установка содержит встроенное программное обеспечение (далее - ПО) и энергонезависимую память для хранения заводских настроек. ПО установки используется для внесения поправочного температурного коэффициента и обработки измерительной информации получаемой от магнитного датчика.

ПО в целом является метрологически значимым и защищено от преднамеренных или случайных изменений. Метрологические характеристики установки нормированы с учетом влияния ПО.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта типографским способом, а также на информационную табличку, закрепленную на неподвижной части установки, способом лазерной маркировки.

Комплектность

Комплектность приведена в таблице 4.

Таблица 4 - Комплектность установки

Сведения о методах измерений

приведены в разделе 6 «Метод измерений» паспорта.

Нормативные документы

Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов».
