| Номер в госреестре | 89779-23 |
| Наименование СИ | Манометры вибропрочные |
| Обозначение типа СИ | YN |
| Изготовитель | Wuxi Kaifeng Pressure Gauges Co., Ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 22.08.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры вибропрочные YN (далее - манометры) предназначены для измерений избыточного давления, газообразных или жидких сред.
Принцип действия манометров основан на уравновешивании измеряемого давления силой упругой деформации манометрической пружины, перемещение свободного конца которой преобразуется передаточным механизмом в угловое перемещение показывающей стрелки.
Манометры вибропрочные YN изготавливаются в одной модификации YN60-BL.
Конструктивно манометры состоят из следующих элементов:
- корпуса;
- манометрической трубчатой пружины;
- передаточного механизма;
- отчетного устройства в виде круговой шкалы (циферблата) и показывающей стрелки.
Заводские номера в виде цифрового обозначения, наносятся на циферблат манометра методом печати.

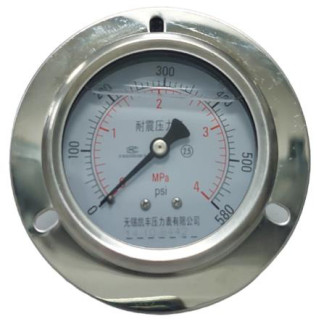

О бщий вид манометров представлен на рисунке 1.
Знак поверки наносится на корпус манометра и(или) типографическим способом на свидетельство о поверке.
Место нанесения знака поверки
Место нанесения заводского номера
Рисунок 1- Общий вид манометров с местами нанесения знака поверки и заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, МПа | от 0 до 4 |
| Переделы допускаемой приведенной погрешности к верхнему пределу измерений избыточного давления, % | ±2,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -40 до +70 75 от 84,0 до 106,7 |
| Габаритные размеры (Д*Ш*Г), мм | 880x880x560 |
| Масса, кг, не более | 0,22 |
| Средний срок службы, лет | 10 |
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Манометр вибропрочный | YN | 1 шт. |
| Паспорт | - | 1 экз. |
наносится на паспорт типографским способом.
приведены в разделе «4» паспорта.
Приказ Росстандарта от 20 октября 2022 г. № 2653» Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Стандарт предприятия Wuxi Kaifeng Pressure Gauges Co., Ltd.
| Зарегистрировано поверок | 113 |
| Поверителей | 21 |
