| Номер в госреестре | 89650-23 |
| Наименование СИ | Фотометры пламенные |
| Обозначение типа СИ | ПФА-378 |
| Изготовитель | Общество с ограниченной ответственностью "ЮНИКО-СИС" (ООО "ЮНИКО-СИС"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| Срок свидетельства | 01.08.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Фотометры пламенные ПФА-378 (далее - фотометры) предназначены для измерения массовой концентрации ионов щелочных и щёлочноземельных металлов в растворах, питьевых, минеральных, сточных водах, биопробах, вытяжках из почв и горных пород и других жидких пробах по методам (методикам) измерений.
Принцип действия фотометров основан на измерении интенсивности светового потока, излучаемого пламенем при внесении пробы исследуемого раствора в виде аэрозоля, которая прямо пропорциональна концентрации элемента в растворе.
Фотометры выполнены в виде моноблока. Фотометры состоят из распылителя, газовой горелки, оптической системы, приемника, системы регистрации сигнала. Анализируемый раствор в виде аэрозоля вводится в пламя газовой горелки, излучение разлагается в спектр оптической системой с использованием дифракционной решетки и регистрируется приемником на фотодиодной линейке. Микропроцессорная система фотометра измеряет интенсивность сигнала эмиссии и отображает результаты измерений на индикаторе.

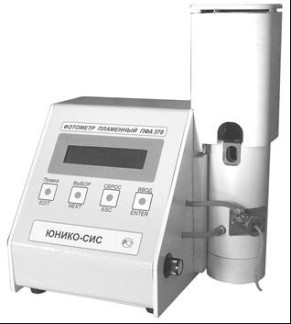

Общий вид фотометров представлен на рисунке 1.
Пломбирование и нанесение знака поверки на фотометры не предусмотрено.
Заводской номер состоит из арабских цифр, наносится печатным способом на наклейку, наносимую в месте, указанном на рисунке 2.
-----%
Место нанесения заводского номера
Фотометры оснащены встроенным программным обеспечением (далее по тексту - ПО), которое управляет работой прибора и собирает, отображает, обрабатывает и хранит полученные данные.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения указаны в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PFA Software |
| Номер версии (идентификационный номер) ПО, не ниже | 3.147 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массовой концентрации, мг/дм3 | |
| натрия | от 0,1 до 100,0 |
| калия | от 0,1 до 100,0 |
| лития | от 0,1 до 100,0 |
| кальция | от 1,0 до 100,0 |
| бария | от 10,0 до 100,0 |
| стронция | от 10,0 до 100,0 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации элементов, % натрия в поддиапазоне | |
| от 0,1 до 10,0 мг/дм3 включ. | ± 10,0 |
| св. 10,0 до 100,0 мг/дм3 | ± 5,0 |
| калия в поддиапазоне | |
| от 0,1 до 10,0 мг/дм3 включ. | ± 5,0 |
| св. 10,0 до 100,0 мг/дм3 | ± 3,0 |
| лития в поддиапазоне | |
| от 0,1 до 50,0 мг/дм3 включ. | ± 10,0 |
| св. 50,0 до 100,0 мг/дм3 | ± 3,0 |
| кальция в поддиапазоне | |
| от 1,0 до 40,0 мг/дм3 включ. | ± 15,0 |
| св. 40,0 до 100, мг/дм3 | ± 20,0 |
| бария в поддиапазоне | |
| от 10,0 до 25,0 мг/дм3 включ. | ± 7,0 |
| св. 25,0 до 100,0 мг/дм3 | ± 25,0 |
| стронция в поддиапазоне | |
| от 10,0 до 50,0 мг/дм3 включ. | ± 5,0 |
| св. 50,0 до 100,0 мг/дм3 | ± 10,0 |
| Предел относительного среднего квадратического отклонения измерений массовой концентрации, % натрия в поддиапазоне | |
| от 0,1 до 10,0 мг/дм3 включ. | 10,0 |
| св. 10,0 до 100,0 мг/дм3 | 4,0 |
| калия в поддиапазоне | |
| от 0,1 до 10,0 мг/дм3 включ. | 10,0 |
| св. 10,0 до 100,0 мг/дм3 | 4,0 |
| лития в поддиапазоне | |
| от 0,1 до 50,0 мг/дм3 включ. | 10,0 |
| св. 50,0 до 100,0 мг/дм3 | 4,0 |
| Наименование характеристики | Значение |
| Предел относительного среднего квадратического отклонения | |
| измерений массовой концентрации, % | |
| кальция в поддиапазоне | |
| от 1,0 до 40,0 мг/дм3 включ. | 10,0 |
| св. 40,0 до 100, мг/дм3 | 4,0 |
| бария в поддиапазоне | |
| от 10,0 до 25,0 мг/дм3 включ. | 10,0 |
| св. 25,0 до 100,0 мг/дм3 | 8,0 |
| стронция в поддиапазоне | |
| от 10,0 до 50,0 мг/дм3 включ. | 10,0 |
| св. 50,0 до 100,0 мг/дм3 | 8,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время установления рабочего режима, мин, не более | 10 |
| Расход пробы на измерение, см3, не более | 2,5 |
| Габаритные размеры фотометров, мм, не более: | |
| - высота | 220 |
| - ширина | 270 |
| - длина | 220 |
| Масса, кг, не более | 5 |
| Параметры питания: | |
| - напряжение питания переменного тока, В | 220 ± 22 |
| - частота, Гц | 50 ± 1 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +35 |
| - относительная влажность воздуха, % | от 45 до 80 |
| - атмосферное давление, кПа | от 87 до 107 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Фотометр пламенный | ПФА-378 | 1 шт. |
| Шланг соединительный 10*8 | 1 шт. | |
| Шланг сливной | 1 шт. | |
| Компрессор | - | 1 шт. |
| Кабель питания сетевой | - | 1 шт. |
| Руководство по эксплуатации | В.2011_03 РЭ | 1 экз. |
приведены в руководстве по эксплуатации В.2011_03 РЭ «Фотометр пламенный ПФА-378. Руководство по эксплуатации» в разделе 8 «Определение концентраций элементов». При использовании в сфере государственного регулирования обеспечения единства измерений фотометры применяются в соответствии с аттестованными методиками (методами) измерений.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3455 «Об утверждении государственной поверочной схемы для средств измерений массовой (молярной) доли и массовой (молярной) концентрации компонентов, а также флуоресценции в жидких и твердых веществах и материалах на основе спектральных методов»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
ТУ 26.51.53-001-71439863-2021 «Фотометр пламенный ПФА-378. Технические условия».
