| Номер в госреестре | 89616-23 |
| Наименование СИ | Датчики температуры |
| Обозначение типа СИ | ДТХ-RS |
| Изготовитель | Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН"), г. Москва; Общество с ограниченной ответственностью "Завод № 423" (ООО "Завод № 423"), Тульская |
| Год регистрации | 2023 |
| Срок свидетельства | 28.07.2028 |
| МПИ (интервал между поверками) | 2 года - для датчиков температуры с ЧЭ типа ТС и типа ТП с диапазоном измерений до +800 °C; 1 год - для датчиков температуры с ЧЭ типа ТП с диапазоном измерений свыше +800 °C |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры ДТХ-RS (далее - датчики) предназначены для непрерывных измерений температуры неагрессивных к материалу защитной арматуры жидких, паро- и газообразных сред, сыпучих материалов, а также твердых тел, и преобразований измеренных значений температуры в цифровой сигнал для передачи данных по стандартному цифровому протоколу связи RS-485 Modbus/RTU.
Принцип действия датчиков основан на зависимости выходного сигнала чувствительного элемента датчика (далее - ЧЭ) от температуры с последующим его преобразованием в цифровой сигнал для передачи данных по стандартному протоколу RS-485 Modbus/RTU.
Конструктивно датчики состоят из ЧЭ, помещенного в защитную гильзу из нержавеющей стали или других материалов, обеспечивающих защиту ЧЭ от высоких температур, герметично соединённой с коммутационной головкой, выполненной, в зависимости от исполнения, из полимерного материала или из металла, в которой установлен микропроцессорный модуль электроники - аналого-цифровой нормирующий преобразователь (НП) с клеммником для подключения внешних цепей. Корпус коммутационной головки имеет крышку и герметичный кабельный ввод.
Датчики выпускаются в различных модификациях, различающихся по метрологическим и техническим характеристикам, а также по конструкции защитной арматуры и коммутационных головок.
Структура и расшифровка условного обозначения исполнений датчиков в зависимости от типа ЧЭ приведена соответственно на рисунках 1-2 и в таблицах 1-2.
ДТс1 [х] S Е-S-S- S.S S ШЮ
| Позиция | Код | Описание |
| 1 | Дтс | Обозначение типа: Датчик температуры с ЧЭ типа ТС (термопреобразователь сопротивления) |
| 2 | 015, 025, 035, 045, 055, 065, 075, 085, 095, 105, 125, 145, 305, 325, 335, 405, 505, 515 | Модификация по спецификации ООО «Производственное Объединение ОВЕН» |
| 3 | М | Тип коммутационной головки: общепромышленное исполнение |
| 4 | отсутствует Эх | Исполнение: стандартное исполнение; указывается при отличии монтажных параметров от стандартных, по согласованию с заказчиком. х - может принимать значение от 1 до 9, а также любого символа русского и латинского алфавита, в соответствии со спецификацией ООО «Производственное Объединение ОВЕН» |
| 5 | 100П PT100 50М 100М | Условное обозначение типа номинальной статической характеристики преобразования (далее - НСХ) ЧЭ по ГОСТ 66512009: 100П Pt100 50М 100М |
| 6 | 0,25 0,5 1,0 | Пределы допускаемой основной приведённой погрешности измерений температуры: ±0,25 % ±0,5 % ±1,0 % |
| 7 | от 20 до 4000 | Длина монтажной части: от 20 до 4000 мм (определяется заказом с шагом 10 мм) |
| 8 | отсутствует МГ | Материал коммутационной головки: полимерный материал металл |
| Позиция | Код | Описание |
| Тип присоединения к процессу: | ||
| отсутствует | стандартное исполнение присоединения в зависимости от модели | |
| М16х1,5 | резьбовое присоединение М16х1,5 | |
| М20х1,5 | резьбовое присоединение М20х1,5 | |
| М22х1,5 | резьбовое присоединение М22х1,5 | |
| М22х2 | резьбовое присоединение М22х2 | |
| М27х1,5 | резьбовое присоединение М27х1,5 | |
| М27х2 | резьбовое присоединение М27х2 | |
| 9 | G1/2 | резьбовое присоединение G1/2 |
| G1/4 | резьбовое присоединение G1/4 | |
| G3/4 | резьбовое присоединение G3/4 | |
| G3/8 | резьбовое присоединение G3/8 | |
| R1/2 | резьбовое присоединение R1/2 | |
| R1/4 | резьбовое присоединение R1/4 | |
| FZ | резьбовое присоединение FZ (где Z - размер фланца по согласованию с заказчиком). Допускаются другие типы присоединения по согласованию с заказчиком | |
| 10 | Выходной сигнал: | |
| RS | RS-485 |
ДТП | [х] [х] [х] [х]-Ш Ш Ш Ш- Ш- d
_I U U U U I_II_ U U _I 1_
1 2 3 4 5 6 7 8 9 10 11 12 13 Рисунок 2 - Структура условного обозначения датчиков с ЧЭ типа ТП
RS
Х
Таблица 2 - Расшифровка структуры условного обозначения датчиков с ЧЭ типа ТП
| Позиция | Код | Описание |
| 1 | ДТП | Обозначение типа: Датчик температуры с ЧЭ типа ТП (термоэлектрический преобразователь) |
| 2 | L K N | Условное обозначение типа НСХ ЧЭ по ГОСТ Р 8.585-2001: L K N |
| 3 | 015, 025, 035, 045, 055, 065, 075, 085, 095, 105, 185, 195, 205, 215, 265, 275, 285, 295, 365 | Модификация по спецификации ООО «Производственное Объединение ОВЕН» |
| 4 | М | Тип коммутационной головки: общепромышленное исполнение |
| Позиция | Код | Описание |
| Исполнение: | ||
| отсутствует | стандартное; | |
| Эх | указывается при отличии монтажных параметров от стандартных, | |
| 5 | по согласованию с заказчиком. | |
| х - может принимать значение от 1 до 9, а также любого символа | ||
| русского и латинского алфавита, в соответствии со спецификацией | ||
| ООО «Производственное Объединение ОВЕН» | ||
| Исполнение рабочего спая: | ||
| 6 | 0 | изолированный |
| 1 | неизолированный | |
| Диаметр термоэлектродов/КТМС: | ||
| 0 | термоэлектроды диаметром 0,5 мм; | |
| 1 | термоэлектроды диаметром 0,7 мм; | |
| 2 | термоэлектроды диаметром 1,2 мм; | |
| 3 | термоэлектроды диаметром 3,2 мм; | |
| 7 | 4 | КТМС диаметром 1,0 мм; |
| 5 | КТМС диаметром 1,5 мм; | |
| 6 | КТМС диаметром 2,0 мм; | |
| 7 | КТМС диаметром 3,0 мм; | |
| 8 | КТМС диаметром 6,0 мм; | |
| 9 | КТМС диаметром 4,5 мм | |
| Материал коммутационной головки: | ||
| 8 | 0 | полимерный материал |
| 1 | металл | |
| Материал защитной арматуры: | ||
| 0 | сталь 12Х18Н10Т; | |
| 1 | сталь 10Х23Н18; | |
| 5 | сталь AISI310; | |
| 6 | сталь AISI316; | |
| Q | 7 | сталь AISI321; |
| 9 | 8 | сталь Nicrobell D; |
| 9 | керамика | |
| Допускается другая маркировка и другие материалы защитной | ||
| арматуры по спецификации ООО «Производственное Объединение | ||
| ОВЕН» по согласованию с заказчиком | ||
| Длина монтажной части: | ||
| 10 | от 10 до | от 10 до 30000 мм (определяется заказом с шагом 10 мм) |
| 30000 |
| Позиция | Код | Описание |
| 11 | отсутствует М16х1,5 М20х1,5 М22х1,5 М22х2 М27х1,5 М27х2 G1/2 G1/4 G3/4 G3/8 R1/2 R1/4 FZ | Тип присоединения к процессу: стандартное исполнение присоединения в зависимости от модели резьбовое присоединение М16х1,5 резьбовое присоединение М20х1,5 резьбовое присоединение М22х1,5 резьбовое присоединение М22х2 резьбовое присоединение М27х1,5 резьбовое присоединение М27х2 резьбовое присоединение G1/2 резьбовое присоединение G1/4 резьбовое присоединение G3/4 резьбовое присоединение G3/8 резьбовое присоединение R1/2 резьбовое присоединение R1/4 резьбовое присоединение FZ (где Z - размер фланца по согласованию с заказчиком) Допускаются другие типы присоединения по согласованию с заказчиком |
| 12 | 1,0 1,5 | Пределы допускаемой основной приведённой погрешности измерений температуры: ±1,0 % ±1,5 % |
| 13 | RS | Выходной сигнал: RS-485 |
.лш
|||| ®
Исполнения 015, 025, 515
Исполнения 035, 045, 145
А
в
"И »
llgj JI
Исполнение 065,075, 085
lljf 2|i
Исполнение 105, 505
Исполнение 055
Ш1 111
т
Исполнение 405
Исполнение 305

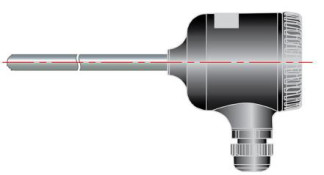

Рисунок 3 - Общий вид стандартных исполнений датчиков с ЧЭ типа ТС
Исполнение 035, 045
Исполнение 105
Исполнение 095
Исполнение 265
Исполнение 055
Я ||1
Исполнение 065,075, 085 "II1
Исполнение 185,195
Г
ктмс
Исполнение 365
Рисунок 4 - Общий вид стандартных исполнений датчиков с ЧЭ типа ТП
Датчики имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память при изготовлении, выполняющее функции преобразования измеренной температуры в цифровой выходной сигнал для передачи данных по стандартному протоколу RS-485 Modbus/RTU. Данное ПО не может быть модифицировано или загружено через какой-либо интерфейс.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО.
Идентификационные данные ПО приведены в таблице 3.
Таблица 3 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО_embSoft_NPC_1_v1.13.bin |
| Номер версии (идентификационный номер) ПО | не ниже 1.13 |
| Цифровой идентификатор программного обеспечения | по номеру версии |
Таблица 4 - Метрологические характеристики
| Условное обозначение типа НСХ ЧЭ | Диапазон измерений температуры, °С | Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений (у), % (1) | Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений, вызванной изменением температуры окружающей среды от нормальных условий на каждые 10 °С изменения, % |
| Датчики с ЧЭ типа ТП по ГОСТ Р 8.585-2001 | |||
| L | от -40 до +600 | ±1,0; ±1,5 | 0,2-у |
| К | от -40 до +800 | ||
| от -40 до +900 | |||
| N | от -40 до +1250 | ||
| Датчики с ЧЭ типа ТС по ГОСТ 6651 | -2009 | ||
| 50М (а=0,00428 °С-1), 100М (а=0,00428 °С-1) | от -50 до +180 | ±0,5; ±1,0 | 0,2-у |
| от -40 до +85 | ±1,0 | ||
| Pt100 (а=0,00385 °С-1), 100П (а=0,00391 °С-1) | от -40 до +85 | ±1,0 | |
| от -50 до +300 (2) | ±0,25 | ||
| от -50 до +500 (2) | ±0,5; ±1,0 | ||
| Примечания: (1) Конкретное значение пределов допускаемой основной приведённой (к диапазону измерения) погрешности измерений температуры приведено в паспорте на датчик. (2) Указаны предельные значения диапазонов измерений. Диапазоны измерений датчиков могут отличаться от предельных значений, при этом интервал диапазона измерений (разница верхнего и нижнего пределов) должен быть не менее 150 °С. Конкретный диапазон измерений указан в паспорте на датчики. | |||
| Наименование характеристики | Значение |
| Электрическое сопротивление изоляции при температуре от +10 °С до +30 °С (для датчиков с НСХ ЧЭ типов L, K, N) и при температуре от +15 °С до +35 °С (для датчиков с НСХ ЧЭ типов 50М, 100М, Pt100, 100П) и относительной влажности от до 95 %, МОм, не менее | 100 |
| Показатель термической инерции, с, не более - для датчиков с ЧЭ типа ТП - для датчиков с ЧЭ типа ТС | 120 30 |
| Напряжение питания постоянного тока, В | от 10 до 42 (24 - номинальное значение) |
| Нормальные условия применения: - температура окружающей среды, °С | от +10 до +30 |
| Рабочие условия применения: - температура окружающей среды, °С - относительная влажность воздуха без конденсации, % | от -40 до +85 до 95 |
| Диаметр защитной арматуры, мм | от 1 до 40 |
| Длина монтажной части, мм: - для датчиков с ЧЭ типа ТС - для датчиков с ЧЭ типа ТП | от 20 до 4000 от 10 до 30000 |
| Средняя наработка на отказ (в зависимости от типа ЧЭ и температуры применения), ч, не менее: - для датчиков с ЧЭ на основе платиновых ТС - для датчиков с ЧЭ на основе медных ТС - для датчиков с ЧЭ типа ТП на основе кабельной термопары (КТМС) с НСХ типа «N»: - от -40 °С до +600 °С включ. - св. +600 °С до +900 °С включ. - св. +900 °С до +1100 °С включ. - св. +1100 °С до +1250 °С - для датчиков с ЧЭ типа ТП на основе кабельной термопары (КТМС) с НСХ типа «К»: - от -40 °С до +600 °С включ. - св. +600 °С до +900 °С включ. - для датчиков с ЧЭ типа ТП на основе кабельной термопары (КТМС) с НСХ типа «L»: - от -40 °С до +600 °С включ. - для датчиков с ЧЭ типа ТП на основе термоэлектродной проволоки: - от -40 °С до +900 °С включ. - св. +900 °С до + 1100 °С включ. - св. +1100 °С до +1250 °С | 40000 15000 40000 16000 8000 не нормируется 40000 16000 40000 16000 8000 не нормируется |
| Наименование характеристики | Значение |
| Средний срок службы (в зависимости от типа ЧЭ и температуры применения), лет, не менее: - для датчиков с ЧЭ типа ТС - для датчиков с ЧЭ типа ТП на основе кабельной термопары (КТМС) с НСХ типа «N»: - от -40 °С до +600 °С включ. - св. +600 °С до +900 °С включ. - св. +900 °С до +1100 °С включ. - св. +1100 °С до +1300 °С - для датчиков с ЧЭ типа ТП на основе кабельной термопары (КТМС) с НСХ типа «K»: - от -40 °С до +600 °С включ. - св. +600 °С до +900 °С включ. - для датчиков с ЧЭ типа ТП на основе кабельной термопары (КТМС) с НСХ типа «L»: - от -40 °С до +600 °С включ. - для датчиков с ЧЭ типа ТП на основе термоэлектродной проволоки: - от -40 °С до +900 °С включ. - св. +900 °С до +1100 °С включ. - св. +1100 °С до +1300 °С | 10 10 4 2 не нормируется 10 4 10 4 2 не нормируется |
наносится на корпус датчика при помощи наклейки или другим способом, не ухудшающим качества датчика, а также на титульный лист эксплуатационной документации типографским способом.
Датчики поставляются в комплекте в соответствии с таблицей 6.
Таблица 6 - Комплектность датчиков
| Наименование | Обозначение | Количество |
| Датчик температуры | ДТХ-RS (обозначение исполнения - в соответствии с заказом) | 1 шт. |
| Паспорт и Гарантийный талон | КУВФ.405210.005ПС/ КУВФ.405220.006ПС | 1 экз. |
| Руководство по эксплуатации | КУВФ.405210.005РЭ | 1 экз. |
приведены в разделе 5 Руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.51-001-46526536-2019. Датчики температуры ДТХ-RS. Технические условия.
