| Номер в госреестре | 89568-23 |
| Наименование СИ | Установки переносные поверочные |
| Обозначение типа СИ | УПП-01 |
| Изготовитель | Акционерное общество "ЮСТИР" (АО "ЮСТИР"), г. Волгоград |
| Год регистрации | 2023 |
| Срок свидетельства | 18.07.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки переносные поверочные УПП-01 (далее - установки) предназначены для измерения, воспроизведения, хранения и передачи единиц объема жидкости в потоке и объемного расхода жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений единиц объема жидкости в потоке и/или объемного расхода жидкости.
Принцип действия установок основан на измерении объема жидкости в потоке и объемного расхода жидкости с помощью преобразователя расхода, включенного в единый гидравлический тракт с поверяемым средством измерений.
Конструктивно установки состоят из преобразователя расхода, гидравлического тракта рабочего контура и измерительно-вычислительного блока. На лицевой панели установок располагаются дисплей для отображения результатов измерений и органы управления. Изготавливаются установки в мобильном (переносном) исполнении.
Установки выпускаются в единственной модификации.
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.

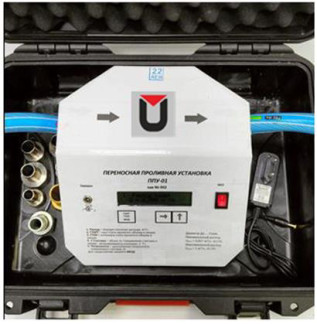

Общий вид установок с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) -пломба с нанесением знака поверки.
Место
нанесения
заводского
номера
Рисунок 1 - Общий вид установок с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
Программное обеспечение (далее - ПО) установок состоит из встроенного и внешнего
ПО.
Встроенное ПО предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения результатов измерений и их вывода на устройства индикации.
Внешнее ПО предназначено для обеспечения взаимодействия с персональным компьютером, сбора данных со встроенного ПО и формирования протоколов поверки.
Конструкция установок исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Встроенное ПО является метрологически значимым.
Метрологические характеристики установок нормированы с учетом влияния ПО. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО установок приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | 001w |
| Номер версии (идентификационный номер ПО) | 1.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений (воспроизведений) объемного расхода жидкости, м3/ч | от 0,02 до 5,00 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установок при измерении (воспроизведении) единиц объема жидкости в потоке и объемного расхода жидкости, % - в поддиапазоне объемного расхода от 0,02 до 0,12 м3/ч включ. - в поддиапазоне объемного расхода св. 0,12 до 5,00 м3/ч | ±0,3 ±0,5 |
| Наименование характеристики | Значение |
| Номинальные диаметры подключаемых средств измерений | DN10, DN15, DN20 |
| Измеряемая среда | Вода питьевая по СанПиН 2.1.3684-21 |
| Избыточное давление измеряемой среды, МПа, не более | 0,6 |
| Температура измеряемой среды, °С | от +5 до +90 |
| Параметры электрического питания: - напряжение постоянного тока, В | 12 |
| Габаритные размеры (высотахдлинахширина), мм, не более | 200x500x400 |
| Масса, кг, не более | 9 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, % | от +5 до +50 от 30 до 80 |
| Средняя наработка на отказ, ч | 30000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку установки любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка переносная поверочная УПП-01 | - | 1 шт. |
| Руководство по эксплуатации | УПП-01-26.51.52-001 РЭ | 1 экз. |
| Интерфейсный модуль с внешним программным обеспечением ИМ УПП-01* | - | 1 шт. |
| *Поставляется по заказу. | ||
приведены в разделе 3.3 «Методы измерений» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.52-001-22491518-2023 «Установки переносные поверочные УПП-01. Технические условия».
| Зарегистрировано поверок | 54 |
| Поверителей | 4 |
