| Номер в госреестре | 89567-23 |
| Наименование СИ | Меры с цилиндрическими измерительными поверхностями |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Энергоавтоматика" (ООО "Энергоавтоматика"), г. Волгоград |
| Год регистрации | 2023 |
| Срок свидетельства | 18.07.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры с цилиндрическими измерительными поверхностями (далее по тексту - меры) предназначены для воспроизведения, хранения и передачи единицы длины средствам измерений наружных линейных размеров.
Меры могут применяться в качестве рабочего эталона для поверки (калибровки) микрометров зубомерных типа МЗ.
Принцип действия мер основан на передаче единицы длины средствам измерений наружных линейных размеров.
Меры изготавливают путем механической обработки заготовки из стали марки ШХ-15 по ГОСТ 801-78 с последующей доводкой их основных геометрических размеров.
Меры выпускаются наборами и поштучно.
Заводской номер в виде цифрового кода наносится на маркировочную табличку на футляре мер методом лазерной гравировки.
Товарный знак наносится на паспорт мер типографским методом, и на лицевую
поверхность футляра мер лазерной гравировкой.
Нанесение знака поверки на меры не предусмотрено.

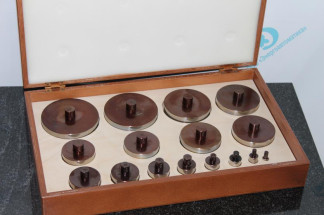

Общий вид средств измерений представлен на рисунке 1, общий вид маркировочной таблички приведен на рисунке 2.
Пломбирование мер от несанкционированного доступа не предусмотрено.
/"
Меры с цилиндрическими измерительными поверхностями №9 ТУ 4381-008-3 908.13.001.00-2022 \
| Место нанесения | g\\ | Место нанесения |
| знака утверждения | заводского номера | |
| типа ' | средства измерений |
Рисунок 2 - Общий вид маркировочной таблички
отсутствует.
Метрологические и технические характеристики мер представлены в таблицах 1 и 2 соответственно.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | З | начение | |||||||
| Номер меры | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| Номинальное значение диаметра, мм | 10,00 | 15,25 | 20,50 | 24,75 | 30,00 | 35,25 | 45,50 | 49,75 | |
| Наименование характеристики | Номер меры | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Номинальное значение диаметра, мм | 55,00 | 60,25 | 70,50 | 74,75 | 80,00 | 85,25 | 95,50 | 99,75 | |
| Предельные отклонения диаметра от номинального значения, мм | ±0,05 | ||||||||
| Допуск профиля продольного сечения, мм | 0,001 | ||||||||
| Допуск круглости, мм | 0,001 | ||||||||
| Доверительные границы абсолютной погрешности измерений, мм | ±0,001 | ||||||||
| Наименование характеристики | Значение |
| Сталь марки по ГОСТ 801-78 | ШХ-15 |
| Длина рабочей поверхности, мм | от 19,5 до 20,5 |
| Длина общая, мм | от 45 до 62 |
| Масса набора без упаковки, кг, не более | 8,5 |
| Масса набора с упаковкой, кг, не более | 11 |
| Шероховатость рабочей поверхности Ra, мкм, не более | 0,08 |
| Твердость поверхностей, HRC | от 59 до 65 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +17 до +23 80 |
наносится типографским способом на титульный лист паспорта и методом лазерной гравировки на маркировочную табличку.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Меры с цилиндрическими измерительными поверхностями | Э 908.13.001.00 | 16 шт.* |
| Укладочный ящик (футляр) | Э 908.13.001.00 Ф | 1 шт. |
| Паспорт | Э 908.13.001.00 ПС | 1 экз. |
| *количество мер в наборе, по отдельному заказу могут поставляться поштучно. | ||
приведены в разделе «Порядок работы» в Э 908.13.001.00 ПС.
ТУ 4381-008-Э 908.13.001.00-2022 «Меры с цилиндрическими измерительными поверхностями. Технические условия»
Локальная поверочная схема для микрометров зубомерных
| Зарегистрировано поверок | 10 |
| Поверителей | 5 |
