| Номер в госреестре | 89527-23 |
| Наименование СИ | Виброустановка поверочная |
| Обозначение типа СИ | АТ-9000-4812 |
| Изготовитель | Общество с ограниченной ответственностью "Альфатех" (ООО "Альфатех"), г. Москва |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Виброустановка поверочная АТ-9000-4812 (далее - виброустановка) предназначена для воспроизведения и измерения параметров вибрации (виброускорения, виброскорости и виброперемещения), а также для проведения поверки виброметров и виброизмерительных преобразователей.
Принцип действия виброустановки основан на воспроизведении вибростендом синусоидальной вибрации и измерении параметров воспроизводимой вибрации при помощи эталонного вибропреобразователя.
Виброустановки используют метод сравнения с эталонным вибропреобразователем.
Виброустановка состоит из:
- вибростенда 4805 с вибростолом 4812 производства «Bruel & Kjaer», Дания;
- усилителя мощности 2707 производства «Bruel & Kjaer», Дания;
- акселерометра пьезоэлектрического 353B17 (рег. № 76591-19);
- преобразователя напряжения измерительного аналого-цифрового модульного USB-4431 производства «National Instruments», США (далее - преобразователь NI-4431).
Конструктивно вибростенд состоит из корпуса с установленным в нем постоянным магнитом, форма которого позволяет создать магнитное поле в зазоре. В зазор устанавливается подвижная катушка с прикрепленным к ней вибростолом, в которой циркулирует переменный ток, поступающий с усилителя мощности. На усилитель мощности переменный сигнал подается с выхода генератора, встроенного в преобразователь NI-4431. Вибростенд преобразует энергию электрического сигнала от усилителя мощности в энергию механических колебаний вибростола. Параметры вибрации контролируются с помощью эталонного акселерометра, установленного на вибростол виброустановки, сигнал которого преобразуется и усиливается с помощью преобразователя NI-4431. Управление работой виброустановки происходит при помощи программного обеспечения, установленного на персональный компьютер.
Виброустановка применяется в качестве рабочего эталона 2-го разряда.

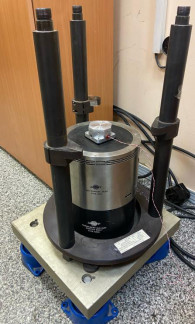

Общий вид виброустановки поверочной АТ-9000-4812 приведен на рисунке 1.
Опломбирование виброустановки не предусмотрено. Нанесение знака поверки на виброустановку не предусмотрено. Заводской номер в числовом формате наносится на корпус преобразователя NI-4431 методом наклейки.
К виброустановкам, относящимся к данному типу средств измерений, относится виброустановка поверочная АТ-9000-4812 зав. № 22038.
Программное обеспечение (далее - ПО) виброустановки поверочной представляет собой набор программ, предназначенных для осуществления измерений в автоматическом режиме, по структуре является целостным и выполняет функции управления параметрами отображения и формирования выходного сигнала.
Защита программного обеспечения от преднамеренного воздействия осуществляется тем, что пользователь не имеет возможности изменять команды программы и вносить изменения в код программы.
Защита программного обеспечения от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
| Идентификационные признаки | Значение |
| Идентификационное наименование ПО | Measuring_AT9000.dll |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.0 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения (измерений) амплитудного значения виброускорения, м/с2 | от 0,1 до 500 |
| Диапазон воспроизведения (измерений) амплитудного значения виброскорости, мм/с | от 0,1 до 500 |
| Диапазон воспроизведения (измерений) размаха виброперемещения, мм | от 0,001 до 10 |
| Диапазон рабочих частот, Гц - в режиме измерений виброускорения | от 5 до 10000 |
| - в режиме измерений виброскорости | от 5 до 2000 |
| - в режиме измерений виброперемещения | от 5 до 1000 |
| Относительный коэффициент поперечного движения вибростола виброустановки в диапазоне частот, %, не более от 5 до 2000 Г ц включ. | 10 |
| св. 2000 до 5000 включ. | 15 |
| св. 5000 до 10000 включ. | 20 |
| Коэффициент гармоник в диапазоне частот, %, не более от 5 до 5000 Гц включ. | 10 |
| св. 5000 до 10000 включ. | 15 |
| Доверительные границы относительной погрешности измерений виброускорения при доверительной вероятности p = 0,95 в поддиапазонах частот, % от 5 до 20 Гц включ. | ±4 |
| св. 20 до 2000 Гц включ. | ±3 |
| св. 2000 до 5000 Гц включ. | ±4 |
| св. 5000 до 10000 включ. | ±6 |
| Доверительные границы относительной погрешности измерений виброскорости при доверительной вероятности p = 0,95, % | ±4 |
| Доверительные границы относительной погрешности измерений виброперемещения при доверительной вероятности p = 0,95, % | ±4 |
| Уровень собственных шумов, м/с2, не более | 0,02 |
| Наименование характеристики | Значение |
| Максимальная нагрузочная масса на вибростенд, г, не более | 500 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +30 |
| Параметры электрического питания: | |
| - напряжение питающей сети, В | 220±22 |
| - частота питающей сети, Гц | 50±0,5 |
| Габаритные размеры, мм, не более: - вибростенда 4805 с вибростолом 4812 (диаметрхвысота) - усилителя мощности 2707 (длинахвысотахширина) - акселерометра пьезоэлектрического 353B17 (диаметрхвысота) - преобразователя NI-4431 (длинахвысотахширина) | 0230х340 430х177х500 07,9x18,8 142x38x180 |
| Масса, кг, не более: | |
| - вибростенда 4805 с вибростолом 4812 | 100 |
| - усилителя мощности 2707 | 27,9 |
| - акселерометра пьезоэлектрического 353B17 - преобразователя NI-4431 | 0,002 0,675 |
наносится на руководство по эксплуатации методом наклейки или печати. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Виброустановка поверочная в составе: | АТ-9000-4812 | 1 шт. |
| Вибростенд | 4805 | 1 шт. |
| Вибростол | 4812 | 1 шт. |
| Усилитель мощности | 2707 | 1 шт. |
| Акселерометр пьезоэлектрический | 353B17 | 1 шт. |
| Преобразователя напряжения измерительного аналогоцифрового модульного | USB-4431 | 1 шт. |
| Персональный компьютер с программным обеспечением | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Паспорт | 1 экз. |
приведены в разделе 1 «Описание и работа изделия» руководства по эксплуатации.
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ГОСТ ISO 16063-21-2013 Вибрация. Методы калибровки датчиков вибрации и удара. Часть 21. Вибрационная калибровка сравнением с эталонным преобразователем.
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 07.12.2024 |
