Угломеры Обозначение отсутствует, 89412-23

Угломеры предназначены для измерений плоских углов контактным методом, а также проведения разметочных работ на плоскости.
Карточка СИ
Номер в госреестре 89412-23
Наименование СИ Угломеры
Обозначение типа СИ Обозначение отсутствует
Изготовитель Diapazon JSC, КНР
Год регистрации 2023
Срок свидетельства 23.06.2028
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Угломеры предназначены для измерений плоских углов контактным методом, а также проведения разметочных работ на плоскости.

Описание

Принцип действия угломеров основан на совмещении измерительных поверхностей угломера с поверхностями, образующими измеряемый угол и отсчитывании со шкалы угломера значений измеряемого угла.

Угломеры изготавливаются в трех модификациях:

-    1005 - состоят из полукруглого лимба с нанесенной на нем угловой шкалой, сектора с нониусом, угольника со съемной линейкой, микрометрической подачи и стопорного винта;

-    7011 - состоят из диска с нанесенной на нем угловой шкалой и нониусом без паралакса, оснащенного лупой для удобства считывания показаний, съемных линеек разной длины, микрометрической подачи и стопорного винта;

-    7153 - состоят из полукруглого лимба с круговой шкалой, линейки с указателем и стопорного винта.

Угломеры могут быть также оснащены микрометрической подачей.

наносится на паспорт угломеров типографским методом, на

Товарный знак

угломер с лицевой стороны краской или лазерной маркировкой.

Заводской номер в виде цифрового обозначения, наносится на лицевую сторону угломера методом лазерной гравировки в местах, указанных на рисунках 1 - 3.

Пломбирование угломеров от несанкционированного доступа не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

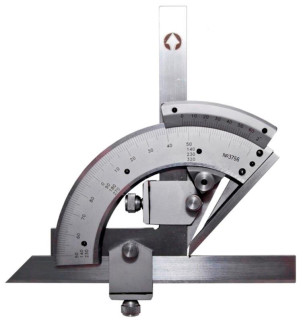

Общий вид угломеров указан на рисунках 1 - 3.

/

Технические характеристики

Таблица 1 - Диапазон измерений углов, цена деления основной шкалы, значение отсчета по нониусу, пределы допускаемой абсолютной погрешности_

Модификация

Диапазон измерений углов

Цена

деления

основной

шкалы

Значение

отсчета

по

нониусу

Пределы

допускаемой

абсолютной

погрешности

наружных

внутренних

1005

от 0 до 320°

от 40° до 130°

2'

±2,0'

7011

от 0 до 90°х4

-

5'

±5,0'

7153

от 0 до 180°

-

-

±0,5°

Таблица 2 - Допускаемые отклонения от плоскостности и прямолинейности, а также от параллельности измерительных поверхностей_

Наименование характеристики

Значение

Допускаемое отклонение от плоскостности и прямолинейности измерительных поверхностей угломеров модификаций 1005 и 7011, мкм, не более, для измерительных поверхностей:

- до 100 мм включ.

5

- св. 100 до 150 мм включ.

6

- св. 150 мм

8

Наименование характеристики

Значение

Допускаемое отклонение от параллельности измерительных поверхностей линейки угломеров модификации 7011, мкм, не более, для длины измерительных поверхностей:

- до 100 мм включ.

6

- св. 100 до 150 мм включ.

8

- св. 150 мм

12

Примечание:

Требования плоскостности и прямолинейности не распространяются:

- на зону в 1 мм от краев, ограничивающих длину, для измерительных поверхностей до

150 мм включ.;

-    на зону в 1,5 мм для измерительных поверхностей св. 150 мм;

-    на зону 0,2 мм вдоль плоских измерительных поверхностей

Таблица 3 - Габаритные размеры и масса

Модификация

Диаметр лимба, мм х

длина линейки, мм

Длина, мм, не более

Ширина, мм, не более

Высота, мм, не более

Масса, кг, не более

1005

-

150

150

27

0,40

7011

-

300

140

25

0,70

7153

80х120

170

87

20

0,09

120х150

220

128

20

0,13

150х200

288

160

23

0,25

300х500

675

315

33

1,33

300х600

775

315

33

1,44

Таблица 4 - Технические характеристики

Наименование характеристики

Значение

Номинальные длины измерительных линеек, мм, не более, для угломеров модификаций:

-    1005

-    7011

150 150, 200, 300

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность воздуха, %, не более

от +15 до +25 80

Знак утверждения типа

наносится на титульный лист паспорта типографским методом.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Комплектность

Угломер

-

1 шт.

Измерительная линейка, для угломеров модификаций:

- 1005

-

1 шт.

- 7011

3 шт.

Футляр

-

1 шт.

Паспорт для угломеров модификаций: - 1005

УН.01.1005.ПС

1 экз.

- 7011

УН.01.7011.ПС

- 7153

УН.01.7153.ПС

Сведения о методах измерений

приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта угломеров.

Нормативные документы

Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта от 26 ноября 2018 г. № 2482 (с изменениями, внесенными Приказом Федерального агентства по техническому регулированию и метрологии от 29 апреля 2019 г. № 1018);

Стандарт предприятия Diapazon JSC «Угломеры».

Зарегистрировано поверок 228
Поверителей 21
Актуальность данных 08.06.2025
Поверители
ООО «МЦ Севр групп»
68 поверок
АО "НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОРПОРАЦИЯ "УРАЛВАГОНЗАВОД"
48 поверок
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
40 поверок
ООО "ЮЖУРАЛ-ТЕСТ"
32 поверки
ООО РМЦ "Калиброн"
8 поверок
АО "Марийский Машиностроительный завод" (ММЗ)
7 поверок
ФБУ «Тульский ЦСМ»
5 поверок
АО "ОБЪЕДИНЕННАЯ ДВИГАТЕЛЕСТРОИТЕЛЬНАЯ КОРПОРАЦИЯ" (ОДК)
3 поверки
ФБУ "УЛЬЯНОВСКИЙ ЦСМ"
2 поверки
ОАО "Пермский научно-исследовательский технологический институт" (ПНИТИ)
2 поверки
ФБУ "Тюменский ЦСМ"
2 поверки
ОАО "ГОЗ Обуховский завод"
2 поверки
АО "МОСКОВСКИЙ МАШИНОСТРОИТЕЛЬНЫЙ ЗАВОД "АВАНГАРД"
1 поверка
ФБУ "Омский ЦСМ"
1 поверка
ОАО "Научно-исследовательский институт точной механики" (НИИ ТМ)
1 поверка
Татарстанский ЦСМ
1 поверка
ФБУ "Уралтест"
1 поверка
ФГУ "Чувашский ЦСМ"
1 поверка
ФБУ "ПЕРМСКИЙ ЦСМ"
1 поверка
ФБУ "Краснодарский ЦСМ"
1 поверка
ОАО "Авиационная корпорация "Рубин"
1 поверка
